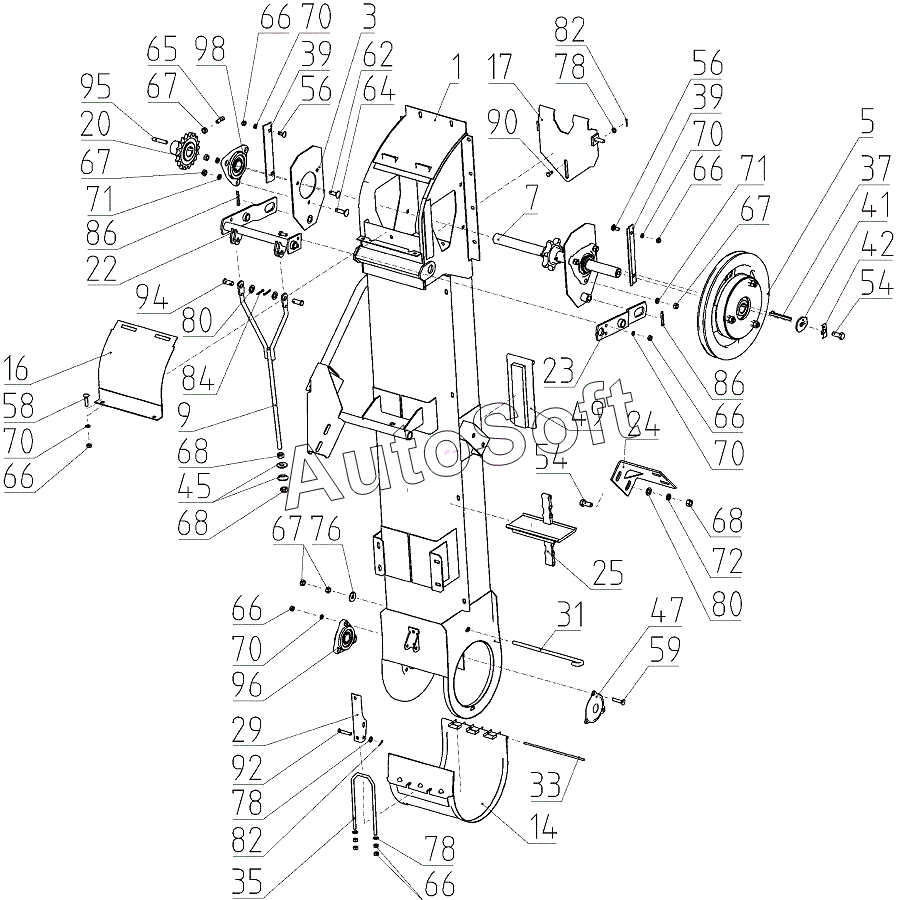

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Элеватор колосовой (152.50.02.000), Иллюстрация действительна для техники, произведенной с 20110501 по 20130215
1
3
5
7
9
14
16
17
20
22
23
24
25
29
31
33
35
37
39
39
41
42
45
47
49
54
54
54
54
56
56
56
56
56
56
56
58
59
62
64
65
66
66
66
66
66
66
66
66
66
66
66
66
66
66
67
67
67
67
67
67
67
67
67
67
67
67
67
67
67
68
68
68
68
68
68
68
68
68
68
68
68
70
70
70
70
70
71
71
72
76
78
78
78
78
78
78
78
78
78
78
80
80
80
80
80
80
80
80
80
82
82
82
82
82
82
82
82
82
82
82
82
82
82
82
82
82
84
86
86
86
86
86
90
92
94
95
96
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1,6Х14.019 | 1***9 | Шплинт | |
| 10Т 65Г 019 | 1***9 | Шайба 10Т 65Г 019 | |
| 12Т 65Г 019 | 1***9 | Шайба | |
| 142.50.02.001 | 1***1 | Прокладка | |
| 142.50.02.020 | 1***0 | Звёздочка | |
| 142.50.02.220 | 1***0 | Рычаг | |
| 142.50.02.230 | 1***0 | Пластина | |
| 142.50.02.250 | 1***0 | Кронштейн | |
| 142.50.02.605 | 1***5 | Ось | |
| 152.50.02.030А | 1***А | Корпус элеватора | |
| 152.50.02.070 | 1***0 | Пластина | |
| 152.50.02.160 | 1***0 | Механизм предохранительный | |
| 152.50.02.180 | 1***0 | Вал | |
| 152.50.02.750 | 1***0 | Тяга | |
| 181.21.00.421 | 1***1 | Кронштейн | |
| 2Х16.019 | 2***9 | Шплинт | |
| 3,2Х25.019 | 3***9 | Шплинт | |
| 40327А | 4***А | Заслонка | |
| 5Х36.019 | 5***9 | Шплинт | |
| 6-12В12Х30.35.Ц9ХР | 6***Р | Ось | |
| 6-8В 12Х20.35Ц9ХР | 6***Р | Ось | |
| 6-8В 12Х45.35Ц9ХР | 6***Р | Ось | |
| 6Т 65Г 019 | 6***9 | Шайба | |
| 8Т 65Г 019 | 8***9 | Шайба 8Т 65Г 019 | |
| 8Т 65Г 019 | 8***9 | Шайба 8Т 65Г 019 | |
| 8Х7Х50 | 8***0 | Шпонка | |
| C 6x1,4.01.019 | C***9 | Шайба | |
| C.12х2.01.019~ | C***~ | Шайба | |
| C.8х1,4.01.019 | C***9 | Шайба | |
| DIN 125-A 5,3-200HV-zinc plated | D***d | Шайба | |
| DIN 125-A 8,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 125-A 8,4-200 HV-zinc plated | D***d | Шайба | |
| DIN 125-A 8,4-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 603 - М10x30-8.8-zinc plated | D***d | Болт с полукруглой низкой головкой | |
| DIN 603 - М10x40-8.8-zinc plated | D***d | Винт | |
| DIN 603 - М6x20-8.8-zinc plated | D***d | Болт с полукруглой низкой головкой | |
| DIN 603 - М6x20.8.8-zinc plated | D***d | Винт с полукруглой низкой головкой | |
| DIN 603 - М8x20-8.8-zinc plated | D***d | Болт с полукруглой низкой головкой | |
| DIN 603 - М8x20.8.8-zinc plated | D***d | Винт с полукруглой низкой головкой | |
| DIN 603 - М8x35-8.8-zinc plated | D***d | Болт с полукруглой низкой головкой | |
| DIN 603 - М8x40-8.8-zinc plated | D***d | Болт с полукруглой низкой головкой | |
| DIN 603-М6Х20-8.8-ZINC PLATED | D***D | Винт | |
| DIN 9021-6,4-100 HV-ZINC PLATED | D***D | Шайба | |
| DIN 933-M12Х30-8.8-ZINC PLATED | D***D | Болт | |
| DIN 933-M8Х20-8.8-ZINC PLATED | D***D | Болт | |
| DIN 933-M8Х40-8.8-ZINC PLATED | D***D | Болт | |
| DIN 934-M10-6-ZINC PLATED | D***D | Гайка | |
| DIN 934-M10-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-M12-6-ZINC PLATED | D***D | Гайка | |
| DIN 934-M12-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М6-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М8-8-ZINC PLATED | D***D | Гайка | |
| DIN 934-М8-8-ZINC PLATED | D***D | Гайка | |
| DIN 94-1,6Х14-ST-ZINC PLATED | D***D | Шплинт | |
| DIN 94-2Х16-ST-ZINC PLATED | D***D | Шплинт | |
| DIN 94-3,2x25-St-zinc plated | D***d | Шплинт | |
| DIN 94-5x36-St-zinc plated | D***d | Шплинт | |
| ISO 7042-М8-5 | I***5 | Гайка шестигранная | |
| А54-43758 | А***8 | Крышка | |
| АХЦ 52.02.006-02 | А***2 | Транспортер цепной | |
| М10-6Н.6.019 | М***9 | Гайка | |
| М10х25.22Н | М***Н | Винт | |
| М10Х30.46.019 | М***9 | Болт | |
| М10Х40.46.019 | М***9 | Болт | |
| М12-6gХ30.88.35.019 | М***9 | Болт | |
| М12-6Н.6.019~1 | М***1 | Гайка | |
| М6-6Н.6.019 | М***9 | Гайка | |
| М6Х20.46.019 | М***9 | Болт | |
| М8-6gX20.88.35.019 | М***9 | Болт | |
| М8-6Н.6.019~2 | М***2 | Гайка | |
| М8-6Н.6.019~2 | М***2 | Гайка | |
| М8Х20.46.019 | М***9 | Болт | |
| М8Х35.46.019 | М***9 | Болт | |
| М8Х40.46.019 | М***9 | Болт | |
| Н.027.01.030 | Н***0 | Опора | |
| Н.027.01.040 | Н***0 | Опора (для комбайнов с копнителем) | |
| РСМ-10.01.50.140А | Р***А | Крышка | |
| РСМ-10.01.50.442А | Р***А | Рукоятка | |
| РСМ-10.01.50.602 | Р***2 | Крюк | |
| РСМ-10.01.50.606А | Р***А | Вилка | |
| РСМ-10.01.54.004 | Р***4 | Шпонка призматическая | |
| РСМ-10.01.54.140А | Р***А | Крышка | |
| РСМ-10.01.54.150Б | Р***Б | Удлинитель | |
| РСМ-10.01.54.414 | Р***4 | Направляющая | |
| РСМ-10.01.54.431 | Р***1 | Шайба | |
| РСМ-10.01.54.432 | Р***2 | Шайба стопорная | |
| РСМ-10.05.00.621 | Р***1 | Шайба сферическая | |
| С.5.01.019 | С***9 | Шайба | |
| С.8Х1,4.01.019 | С***9 | Шайба | |
| С10Х3.01.019 | С***9 | Шайба | |
| 1 | 1***0 | Корпус элеватора | |
| 1 | 1***А | Корпус элеватора | |
| 3 | 1***0 | Пластина | |
| 5 | 1***0 | Механизм предохранительный | |
| 7 | 1***0 | Вал | |
| 9 | 1***0 | Тяга | |
| 9 | 1***0 | Тяга | |
| 14 | Р***А | Крышка | |
| 16 | Р***А | Крышка | |
| 17 | Р***Б | Удлинитель | |
| 20 | 1***0 | Звёздочка | |
| 22 | 1***0 | Рычаг | |
| 23 | 1***0 | Пластина | |
| 24 | 1***0 | Кронштейн | |
| 25 | 0***0 | Транспортер | |
| 25 | 1***0 | Транспортер цепной | |
| 25 | А***0 | Транспортер цепной | |
| 25 | А***2 | Транспортер цепной | |
| 29 | Р***А | Рукоятка | |
| 31 | Р***2 | Крюк | |
| 33 | 1***5 | Ось | |
| 33 | Р***4 | Ось | |
| 35 | Р***А | Вилка | |
| 37 | Р***4 | Шпонка призматическая | |
| 39 | Р***4 | Направляющая | |
| 41 | Р***1 | Шайба | |
| 42 | Р***2 | Шайба стопорная | |
| 45 | Р***1 | Шайба сферическая | |
| 47 | А***8 | Крышка | |
| 49 | 4***А | Заслонка | |
| 50 | 1***1 | Кронштейн | |
| 51 | 1***1 | Прокладка | |
| 52 | D***D | Болт | |
| 52 | М***9 | Болт | |
| 54 | D***D | Болт | |
| 54 | М***9 | Болт | |
| 56 | D***d | Болт с полукруглой низкой головкой | |
| 56 | D***d | Винт с полукруглой низкой головкой | |
| 56 | М***9 | Болт | |
| 58 | D***d | Болт с полукруглой низкой головкой | |
| 58 | М***9 | Болт | |
| 59 | D***d | Болт с полукруглой низкой головкой | |
| 59 | D***D | Болт | |
| 59 | М***9 | Болт | |
| 62 | D***d | Болт с полукруглой низкой головкой | |
| 62 | М***9 | Болт | |
| 64 | D***d | Винт | |
| 64 | М***9 | Болт | |
| 65 | В***1 | Винт | |
| 65 | М***Н | Винт | |
| 66 | D***D | Гайка | |
| 66 | М***2 | Гайка | |
| 67 | D***D | Гайка | |
| 67 | D***D | Гайка | |
| 67 | М***9 | Гайка | |
| 68 | D***D | Гайка | |
| 68 | D***D | Гайка | |
| 68 | М***1 | Гайка | |
| 70 | 8***9 | Шайба 8Т 65Г 019 | |
| 71 | 1***9 | Шайба 10Т 65Г 019 | |
| 72 | 1***9 | Шайба | |
| 76 | С***9 | Шайба | |
| 78 | D***d | Шайба | |
| 78 | D***D | Шайба | |
| 78 | С***9 | Шайба | |
| 80 | С***9 | Шайба | |
| 80 | С***9 | Шайба | |
| 80 | С***9 | Шайба | |
| 80 | С***9 | Шайба | |
| 82 | 2***9 | Шплинт | |
| 82 | 2***9 | Шплинт | |
| 82 | 2***9 | Шплинт | |
| 82 | 2***9 | Шплинт | |
| 82 | D***D | Шплинт | |
| 82 | D***D | Шплинт | |
| 82 | D***D | Шплинт | |
| 82 | D***D | Шплинт | |
| 84 | 3***9 | Шплинт | |
| 84 | D***d | Шплинт | |
| 86 | 5***9 | Шплинт | |
| 86 | D***d | Шплинт | |
| 90 | 6***Р | Ось | |
| 92 | 6***Р | Ось | |
| 94 | 6***Р | Ось | |
| 95 | 8***0 | Шпонка | |
| 96 | Н***0 | Опора | |
| 98 | Н***0 | Опора (для комбайнов с копнителем) | |
| 99 | D***d | Болт с полукруглой низкой головкой | |
| 99 | D***d | Винт с полукруглой низкой головкой | |
| 99 | D***D | Винт | |
| 99 | М***9 | Болт | |
| 100 | D***D | Гайка | |
| 100 | М***9 | Гайка | |
| 101 | C***9 | Шайба | |
| 101 | D***D | Шайба | |
| 102 | 6***9 | Шайба | |
| 103 | D***d | Шайба | |
| 103 | С***9 | Шайба | |
| 104 | 1***9 | Шплинт | |
| 104 | D***D | Шплинт |
