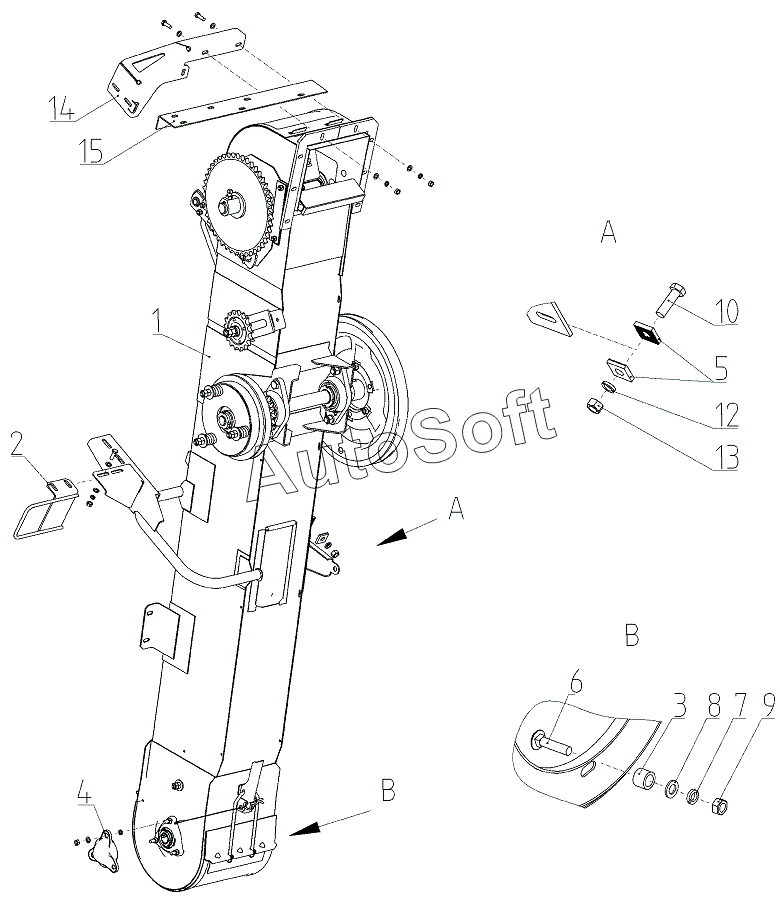

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Элеватор зерновой (152.50.03.000Ф)
1
2
3
4
5
6
7
8
9
10
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Элеватор зерновой | |
| 2 | 1***0 | Серьга | |
| 3 | 1***7 | Втулка | |
| 3 | Р***2 | Втулка | |
| 4 | Р***1 | Колпачок | |
| 5 | Р***1 | Шайба | |
| 6 | D***h | Болт с полукруглой низкой головкой | |
| 6 | D***d | Болт с полукруглой низкой головкой | |
| 6 | D***D | Винт | |
| 6 | М***9 | Болт | |
| 7 | 8***9 | Шайба 8Т 65Г 019 | |
| 7 | 8***9 | Шайба 8Т 65Г 019 | |
| 8 | D***D | Шайба | |
| 8 | С***9 | Шайба | |
| 9 | D***D | Гайка | |
| 9 | D***D | Гайка | |
| 9 | D***D | Гайка | |
| 9 | D***D | Гайка | |
| 9 | М***2 | Гайка | |
| 9 | М***2 | Гайка | |
| 10 | D***D | Болт | |
| 10 | М***9 | Болт | |
| 11 | Р***4 | Шайба | |
| 12 | 1***9 | Шайба | |
| 13 | D***D | Гайка | |
| 13 | D***D | Гайка | |
| 13 | М***1 | Гайка | |
| 14 | 1***7 | Кронштейн | |
| 15 | 1***3 | Уголок | |
| 32 | D***h | Болт с шестигранной головкой | |
| 33 | D***h | Гайка шестигранная | |
| 34 | D***h | Шайба | |
| 48 | D***D | Болт | |
| 48 | М***2 | Болт |
