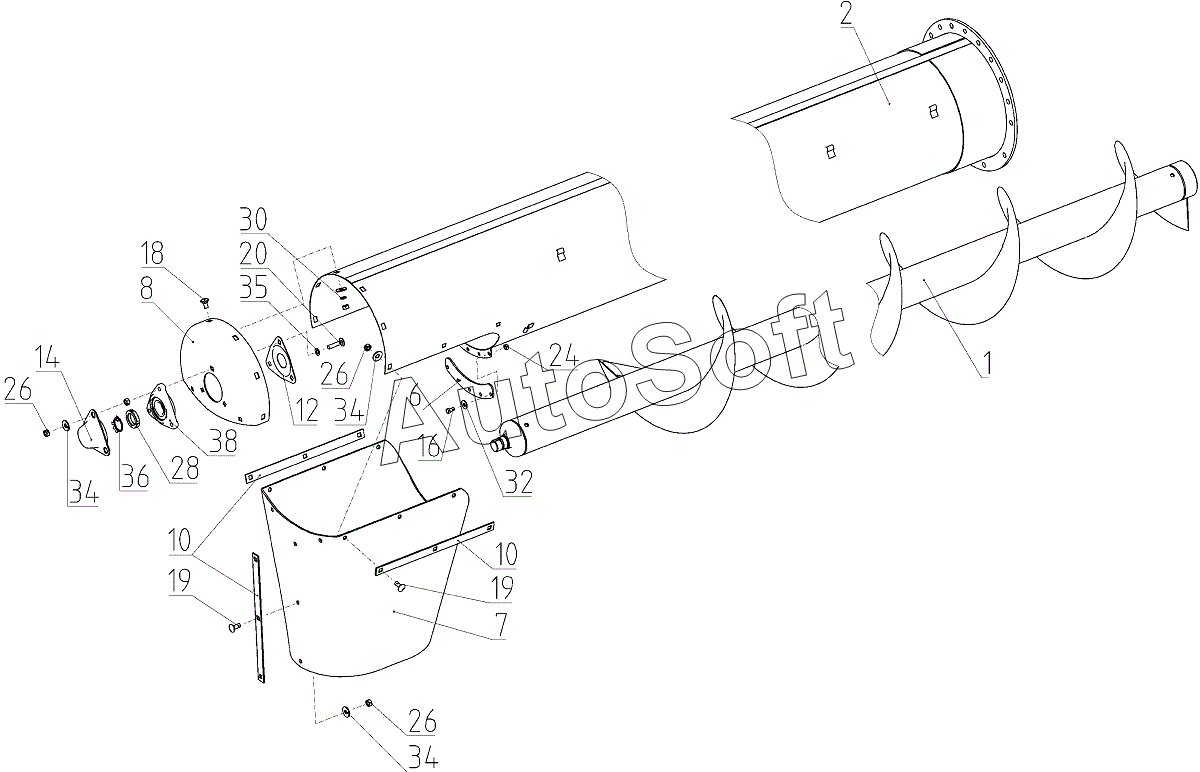

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Шнек выгрузной (145.48.01.000А), Иллюстрация действительна для техники, произведенной с 20160601
38
36
35
32
30
28
1
20
18
14
12
10
10
8
7
6
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шнек | |
| 2 | 1***А | Корпус | |
| 6 | 1***6 | Уплотнитель | |
| 7 | 1***7 | Фартук | |
| 8 | 1***4 | Фланец | |
| 10 | 1***9 | Прижим | |
| 12 | Р***1 | Шайба защитная | |
| 14 | Р***6 | Колпак | |
| 18 | D***d | Болт с полукруглой низкой головкой | |
| 18 | М***9 | Болт | |
| 20 | D***D | Винт | |
| 20 | М***9 | Болт | |
| 22 | D***d | Болт с полукруглой низкой головкой | |
| 22 | М***9 | Болт | |
| 25 | М***9 | Гайка | |
| 28 | 1***9 | Шайба 10Т 65Г 019 | |
| 30 | D***D | Шайба | |
| 30 | С***9 | Шайба | |
| 32 | D***d | Шайба | |
| 32 | С***9 | Шайба | |
| 35 | С***9 | Шайба | |
| 36 | 3***9 | Шайба | |
| 38 | Н***4 | Опора | |
| 46 | D***h | Болт с шестигранной головкой | |
| 48 | D***h | Гайка шестигранная | |
| 50 | D***h | Гайка шестигранная |
