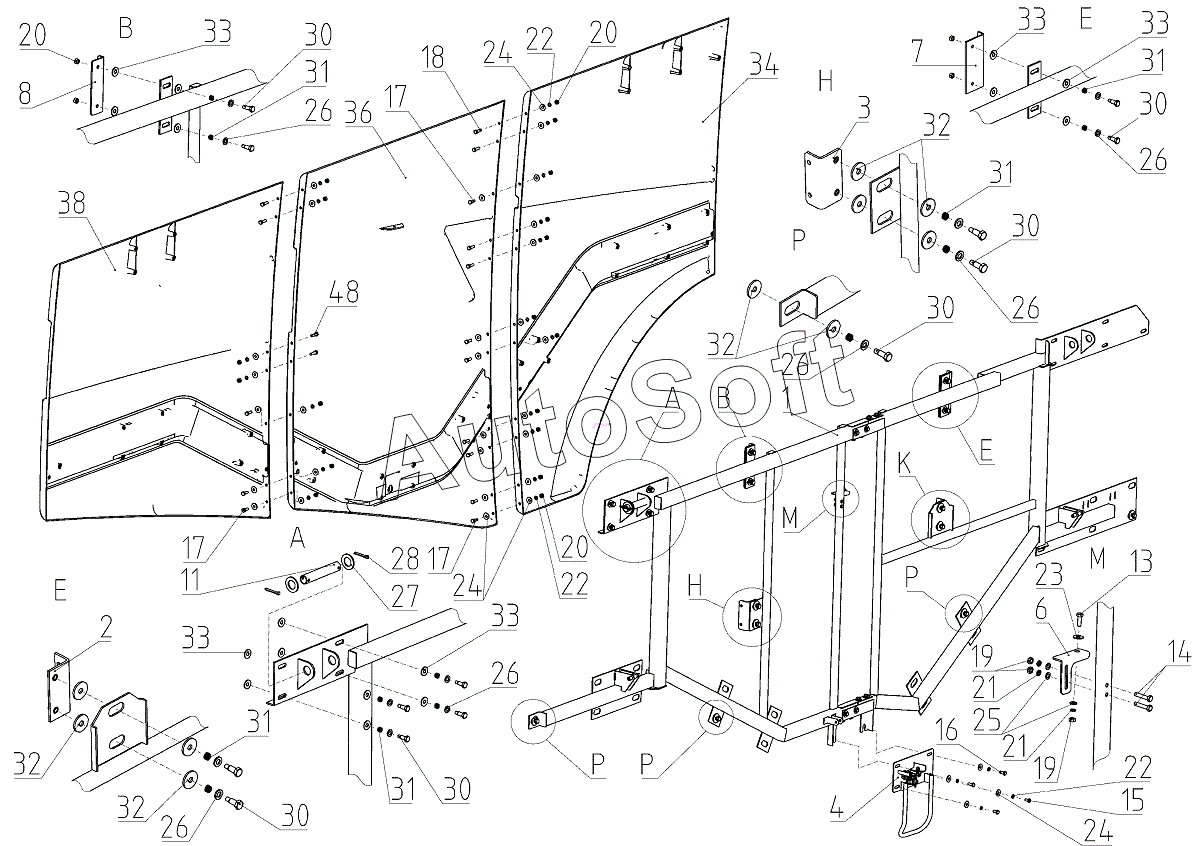

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Капот (145.00.66.800), Иллюстрация действительна для техники, произведенной с 20100201
23
22
22
22
21
21
20
20
20
20
20
20
20
19
19
19
19
19
18
17
17
17
16
15
14
13
12
11
8
31
31
31
31
31
48
38
36
34
33
33
33
33
33
33
33
33
33
33
33
33
32
32
32
32
32
32
32
32
7
30
30
30
30
30
30
28
27
26
26
26
26
26
26
25
24
24
24
24
24
24
24
24
6
4
3
2
1
DIN 9021-8,4-100HV-flZnyc(flZnncL)-480h
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 023_01_VJ101_01 | 0***1 | Болт | |
| 023_01_VJ102_01 | 0***1 | Пружина | |
| 10Т 65Г 019 | 1***9 | Шайба 10Т 65Г 019 | |
| 145.00.56.400 | 1***0 | Замок | |
| 145.00.66.408 | 1***8 | Кронштейн | |
| 145.00.66.494 | 1***4 | Кронштейн | |
| 145.00.66.495 | 1***5 | Кронштейн | |
| 145.00.66.780 | 1***0 | Кронштейн | |
| 145.00.66.850 | 1***0 | Рама | |
| 145.01.56.825 | 1***5 | Труба | |
| 6,3Х50.019 | 6***9 | Шплинт | |
| 8Т 65Г 019 | 8***9 | Шайба 8Т 65Г 019 | |
| DIN 125-A 31-200 HV-zinc plated | D***d | Шайба | |
| DIN 9021-10,5-100HV-flZnyc(flZnncL)-480h | D***h | Шайба | |
| DIN 9021-10,5-100HV-flZnyc(flZnncL)-480h | D***h | Шайба | |
| DIN 9021-8,4-100HV-flZnyc(flZnncL)-480h | D***h | Шайба | |
| DIN 931-М10x40-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 933-М10x20-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 933-М10x25-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 933-М10x30-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 933-М10x35-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 933-М8x25-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| DIN 934-M10-8-flZnyc(flZnncL)-480h | D***h | Гайка шестигранная | |
| DIN 934-M8-8-flZnyc(flZnncL)-480h | D***h | Гайка шестигранная | |
| DIN 94-6,3x50-St-zinc plated | D***d | Шплинт | |
| DIN125-A8,4-200HV-flZnyc(flZnncL)-480h | D***h | Шайба | |
| M12 023_01_VJ113_01 | M***1 | Шайба | |
| M12 023_01_VJ114_01 | M***1 | Шайба | |
| М8x40-8.8-flZnyc(flZnncL)-480h | М***h | Болт с шестигранной головкой | |
| С.12Х3.01.019 | С***9 | Шайба | |
| С.30Х3,9.01.019 | С***9 | Шайба | |
| Т.02.00.022 | Т***2 | Щит | |
| Т.02.00.023 | Т***3 | Щит | |
| Т.02.00.024 | Т***4 | Щит | |
| 1 | 1***0 | Рама | |
| 2 | 1***0 | Кронштейн | |
| 3 | 1***0 | Кронштейн | |
| 4 | 1***0 | Замок | |
| 4 | 1***0 | Замок | |
| 6 | 1***8 | Кронштейн | |
| 7 | 1***4 | Кронштейн | |
| 8 | 1***5 | Кронштейн | |
| 11 | 1***5 | Труба | |
| 12 | D***D | Болт | |
| 12 | М***2 | Болт | |
| 13 | D***D | Болт | |
| 13 | М***9 | Болт | |
| 14 | D***D | Болт | |
| 14 | М***9 | Болт | |
| 15 | D***D | Болт | |
| 15 | М***9 | Болт | |
| 16 | М***9 | Болт | |
| 17 | М***9 | Болт | |
| 18 | М***9 | Болт | |
| 19 | D***D | Гайка | |
| 19 | М***2 | Гайка | |
| 20 | D***D | Гайка | |
| 20 | М***9 | Гайка | |
| 21 | 8***9 | Шайба 8Т 65Г 019 | |
| 22 | 1***9 | Шайба 10Т 65Г 019 | |
| 23 | D***D | Шайба | |
| 23 | С***9 | Шайба | |
| 24 | D***d | Шайба | |
| 24 | С***9 | Шайба | |
| 25 | С***9 | Шайба | |
| 26 | С***9 | Шайба | |
| 27 | D***d | Шайба | |
| 27 | С***9 | Шайба | |
| 28 | 6***9 | Шплинт | |
| 28 | D***d | Шплинт | |
| 30 | 0***1 | Болт | |
| 31 | 0***1 | Пружина | |
| 32 | M***1 | Шайба | |
| 32 | M***1 | Шайба | |
| 33 | M***1 | Шайба | |
| 33 | M***1 | Шайба | |
| 34 | Т***2 | Щит | |
| 36 | Т***3 | Щит | |
| 38 | Т***4 | Щит | |
| 48 | D***D | Болт | |
| 48 | М***9 | Болт |
