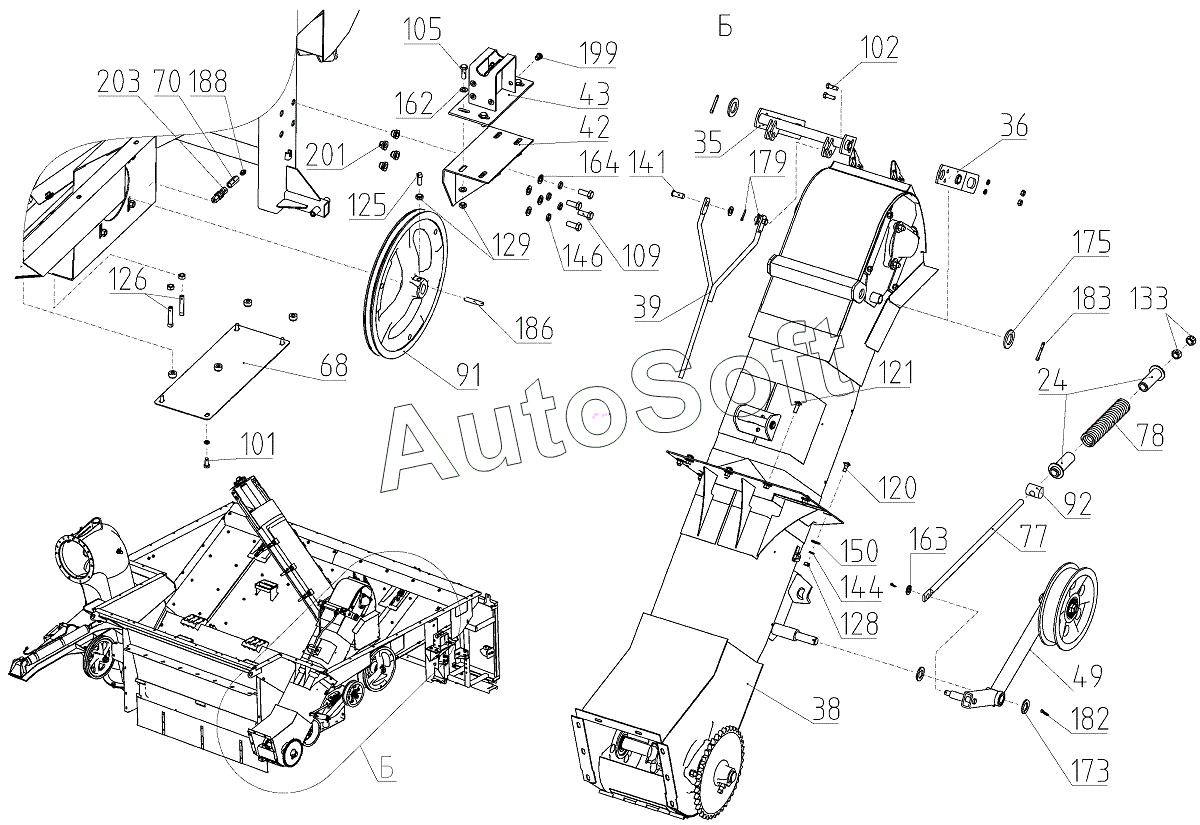

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Основание (142.46.00.010-03), Иллюстрация действительна для техники, произведенной с 20110501
24
35
36
38
39
42
43
49
68
70
77
78
91
92
101
102
105
109
120
121
125
126
128
129
133
141
144
146
150
162
163
164
173
175
179
182
183
186
188
199
201
203
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6-25 b12x120.35.Ц9.хр | 6***р | Ось | |
| 1 | 1***0 | Дно | |
| 2 | 1***0 | Кожух шнека | |
| 3 | 1***0 | Цепь | |
| 3 | 1***0 | Цепь | |
| 4 | 1***0 | Лючок | |
| 5 | 1***0 | Звездочка натяжная | |
| 6 | 1***0 | Опора | |
| 10 | 1***0 | Шнек | |
| 12 | 1***0 | Планка | |
| 14 | 1***0 | Рама | |
| 14 | 1***А | Рама | |
| 21 | 1***0 | Контрпривод выгрузного устройства | |
| 24 | 1***0 | Упор | |
| 27 | 1***0 | Диск | |
| 28 | 1***0 | Шкив | |
| 29 | 1***0 | Шнек наклонный | |
| 31 | 1***0 | Редуктор | |
| 33 | 1***0 | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 33 | 1***А | Шнек вертикальный | |
| 35 | 1***0 | Рычаг | |
| 36 | 1***0 | Пластина | |
| 38 | 1***0 | Элеватор зерновой | |
| 39 | 1***0 | Растяжка | |
| 42 | 1***0 | Кронштейн | |
| 43 | 1***0 | Кронштейн | |
| 46 | 1***0 | Ферма | |
| 49 | 1***0 | Рычаг | |
| 51 | 1***0 | Колено | |
| 52 | Р***А | Фартук | |
| 56 | Р***0 | Подшипник | |
| 60 | 1***4 | Кольцо | |
| 62 | 1***5 | Профиль | |
| 63 | 1***6 | Профиль | |
| 64 | 1***7 | Профиль | |
| 65 | 1***8 | Профиль | |
| 67 | 1***2 | Щиток | |
| 68 | 1***7 | Крышка | |
| 70 | 1***7 | Гайка | |
| 71 | 1***4 | Ось | |
| 74 | 1***6 | Крышка подшипника | |
| 75 | 1***2 | Штуцер | |
| 76 | 1***2 | Трубка | |
| 77 | 1***3 | Тяга | |
| 78 | 1***4 | Пружина | |
| 79 | 1***3 | Шкив | |
| 80 | 1***1 | Шкив | |
| 82 | 1***3 | Шайба | |
| 83 | 1***9 | Шайба | |
| 84 | 1***1 | Шайба | |
| 85 | 1***9 | Вал | |
| 87 | 1***1 | Втулка | |
| 89 | 1***2 | Втулка | |
| 91 | 1***1 | Шкив | |
| 92 | 1***4 | Упор | |
| 93 | Р***7 | Ось | |
| 94 | Р***5 | Шайба | |
| 95 | Р***9 | Пружина | |
| 96 | 4***А | Пружина | |
| 97 | 5***2 | Уплотнитель | |
| 98 | 5***6 | Вилка | |
| 99 | 1***2 | Втулка | |
| 100 | 1***4 | Болт | |
| 101 | D***D | Болт | |
| 101 | М***9 | Болт | |
| 102 | D***D | Болт | |
| 102 | М***2 | Болт | |
| 103 | М***9 | Болт | |
| 105 | М***9 | Болт | |
| 109 | D***D | Болт | |
| 109 | М***9 | Болт | |
| 110 | М***9 | Болт | |
| 112 | М***1 | Болт | |
| 113 | М***9 | Болт | |
| 114 | М***9 | Болт | |
| 116 | М***9 | Болт | |
| 117 | М***9 | Болт | |
| 120 | D***d | Винт с полукруглой низкой головкой | |
| 120 | М***9 | Болт | |
| 121 | М***9 | Болт | |
| 122 | D***D | Винт | |
| 122 | М***9 | Болт | |
| 123 | D***d | Болт с полукруглой низкой головкой | |
| 123 | М***9 | Болт | |
| 124 | D***d | Болт с полукруглой низкой головкой | |
| 124 | М***9 | Болт | |
| 125 | В***1 | Винт | |
| 126 | В***9 | Винт | |
| 127 | М***9 | Гайка | |
| 128 | D***D | Гайка | |
| 128 | М***2 | Гайка | |
| 129 | D***D | Гайка | |
| 129 | М***9 | Гайка | |
| 131 | D***D | Гайка | |
| 131 | D***D | Гайка | |
| 131 | М***1 | Гайка | |
| 132 | М***9 | Гайка | |
| 133 | М***9 | Гайка | |
| 135 | М***9 | Гайка | |
| 137 | М***9 | Гайка | |
| 139 | М***9 | Гайка | |
| 141 | 6***Р | Ось | |
| 142 | 6***Р | Ось | |
| 143 | 5***9 | Шайба | |
| 144 | 8***9 | Шайба 8Т 65Г 019 | |
| 145 | 1***9 | Шайба 10Т 65Г 019 | |
| 146 | 1***9 | Шайба | |
| 147 | 1***9 | Шайба | |
| 148 | 1***9 | Шайба 16Т 65Г 019 | |
| 149 | С***1 | Шайба | |
| 150 | D***D | Шайба | |
| 150 | С***9 | Шайба | |
| 152 | D***d | Шайба | |
| 152 | С***9 | Шайба | |
| 153 | С***9 | Шайба | |
| 154 | D***D | Шайба | |
| 154 | С***9 | Шайба С 12.01.019 | |
| 155 | С***9 | Шайба | |
| 159 | С***9 | Шайба | |
| 159 | С***9 | Шайба | |
| 159 | С***9 | Шайба | |
| 160 | С***9 | Шайба | |
| 162 | D***D | Шайба | |
| 162 | С***9 | Шайба | |
| 163 | С***9 | Шайба | |
| 164 | С***9 | Шайба | |
| 168 | C***9 | Шайба | |
| 169 | С***9 | Шайба | |
| 171 | C***9 | Шайба | |
| 173 | С***1 | Шайба | |
| 175 | С***9 | Шайба | |
| 179 | 3***9 | Шплинт | |
| 179 | D***d | Шплинт | |
| 181 | 4***9 | Шплинт | |
| 182 | 4***9 | Шплинт | |
| 183 | 5***9 | Шплинт | |
| 184 | 5***9 | Шплинт | |
| 186 | 8***6 | Шпонка | |
| 187 | 2***0 | Шпонка | |
| 188 | 1***Р | Масленка | |
| 189 | 2***Р | Масленка | |
| 191 | Н***0 | Опора (для комбайнов с копнителем) | |
| 199 | R***5 | Гайка заклепочная | |
| 201 | R***0 | Гайка заклепочная | |
| 203 | S***4 | Штуцер для крепления на перегородке | |
| 213 | 1***1 | Основание | |
| 218 | 1***0 | Гидроцилиндр | |
| 220 | Г***В | Вибратор | |
| 220 | Г***Е | Вибратор | |
| 220 | Г***1 | Вибратор | |
| 220 | Е***1 | Вибратор |
