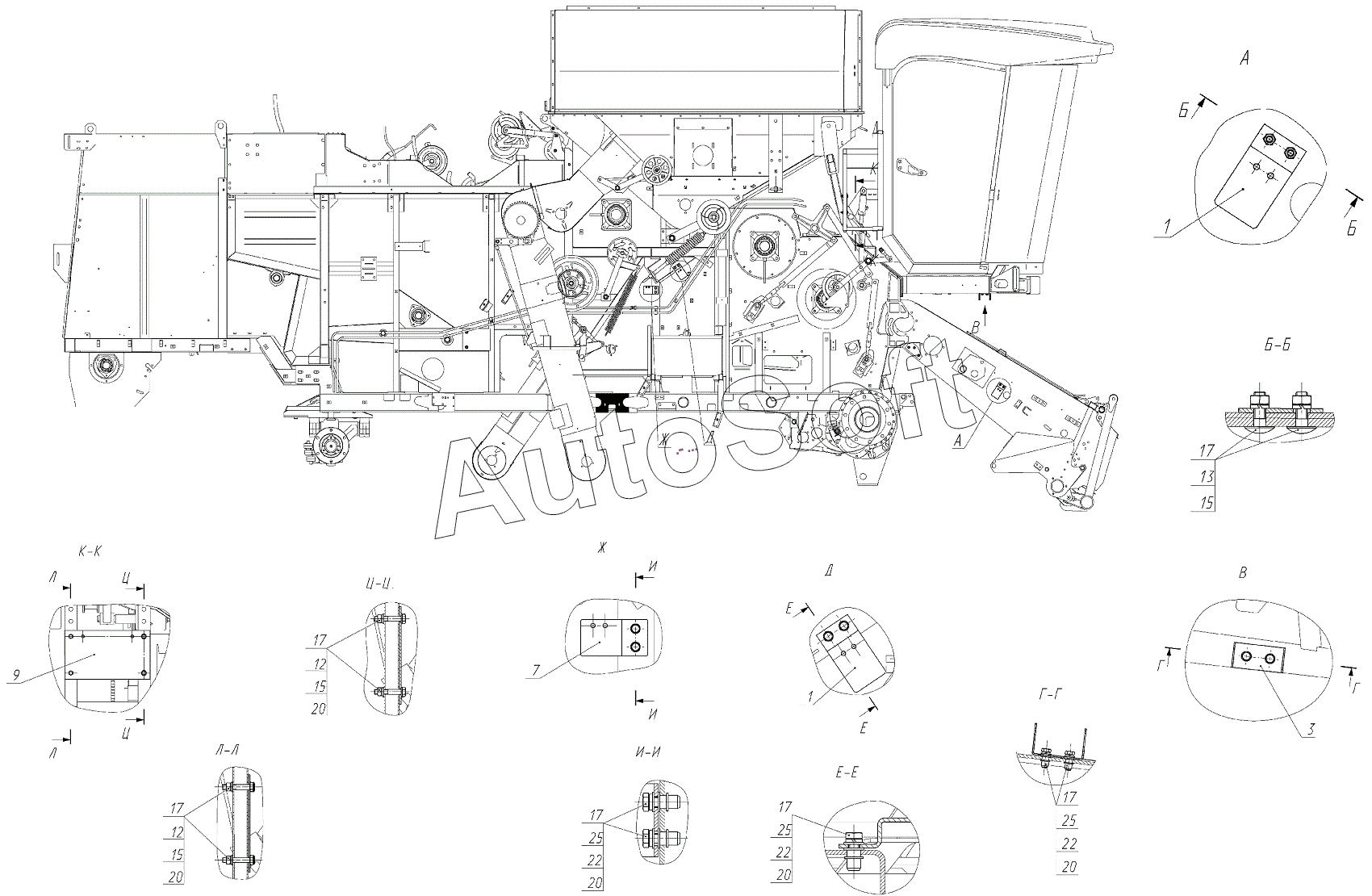

Каталог запасных частей к технике: РСМ-152 "Acros-590/595 Plus" Часть 2 (2020). Установка кронштейнов (152.00.78.010), Иллюстрация действительна для техники, произведенной с 20160801
12
12
25
25
25
22
22
22
20
20
20
20
20
20
20
20
20
20
17
17
17
17
17
17
15
15
15
15
15
15
15
15
15
15
13
1
1
12
12
12
9
7
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Кронштейн | |
| 3 | 1***3 | Кронштейн | |
| 5 | 1***4 | Пластина | |
| 7 | 1***5 | Кронштейн | |
| 8 | 5***3 | Скоба | |
| 9 | 1***3 | Пластина | |
| 10 | 1***1 | Скоба | |
| 11 | D***D | Болт | |
| 11 | D***h | Болт с шестигранной головкой | |
| 11 | М***9 | Болт | |
| 12 | D***h | Болт с шестигранной головкой | |
| 12 | М***9 | Болт | |
| 13 | D***h | Болт с полукруглой низкой головкой | |
| 13 | М***9 | Болт | |
| 15 | D***h | Гайка шестигранная | |
| 15 | D***D | Гайка | |
| 15 | М***2 | Гайка | |
| 17 | 8***9 | Шайба 8Т 65Г 019 | |
| 19 | С***9 | Шайба | |
| 20 | D***h | Шайба | |
| 20 | С***9 | Шайба | |
| 22 | R***5 | Гайка заклепочная | |
| 25 | D***h | Болт с шестигранной головкой |
