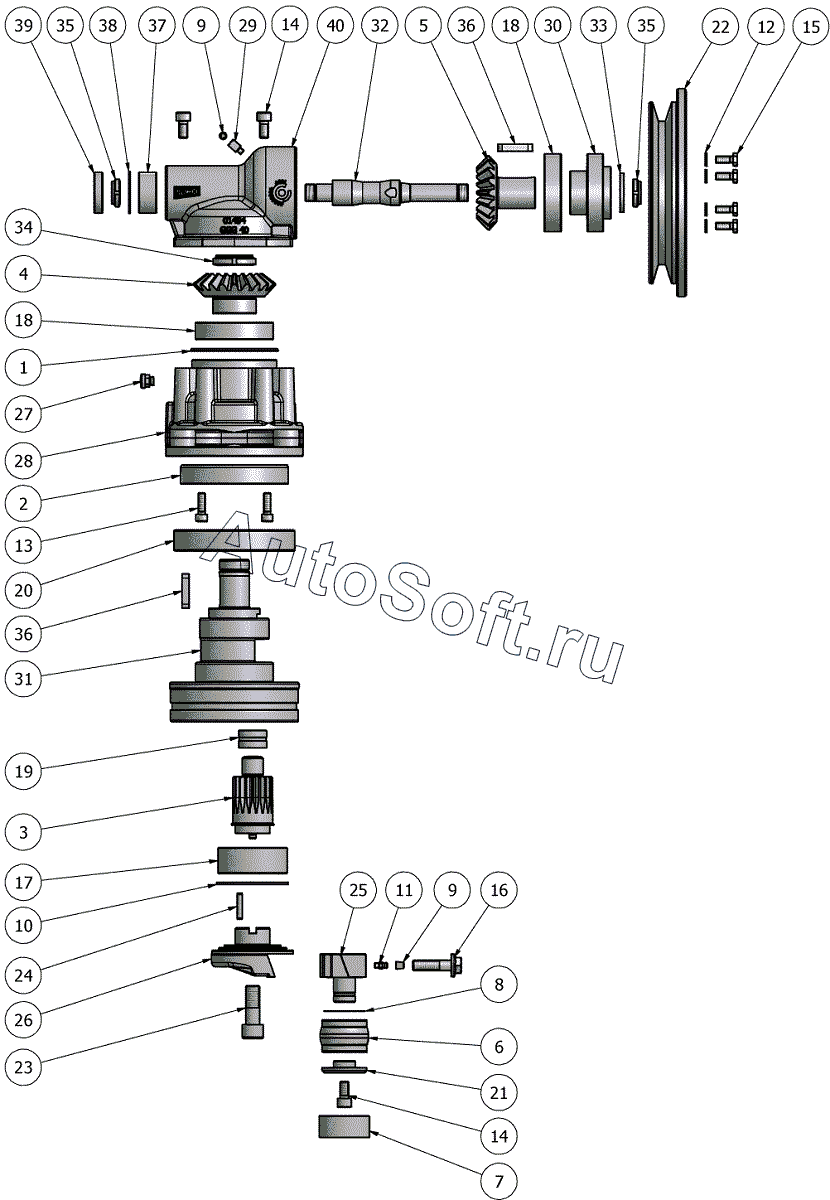

Каталог запасных частей к технике: РСМ Жатка РСМ-161.27 (2020). Редуктор Pro-Drive (85MVv GKF RS20 15515.01)
30
19
20
21
22
23
24
25
26
27
28
29
18
18
31
32
33
34
35
35
36
36
37
38
39
40
7
1
2
3
4
5
6
15956
8
9
9
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02306.02 | 0***2 | Подшипник под стальное кольцо | |
| 02602.02 | 0***2 | Головка привода | |
| 02602.04 | 0***4 | Головка привода | |
| 03166.02 | 0***2 | Ремкомплект головки привода | |
| 15956 | 1***6 | Головка привода | |
| 1 | 0***5 | Кольцо | |
| 2 | 0***1 | Венец зубчатый | |
| 3 | 0***7 | Вал шлицевой | |
| 4 | 0***8 | Шестерня коническая | |
| 5 | 0***9 | Шестерня коническая | |
| 6 | 0***6 | Подшипник конический роликовый | |
| 7 | 0***2 | Диск | |
| 8 | 0***2 | Диск | |
| 9 | 0***9 | Крышка смазочного ниппеля | |
| 10 | 1***6 | Кольцо | |
| 11 | 1***1 | Ниппель смозочный | |
| 12 | 1***9 | Шайба пружинная | |
| 13 | 1***5 | Винт с цилиндрической головкой | |
| 14 | 1***8 | Винт с цилиндрической головкой | |
| 15 | 1***4 | Винт с шестигранной головкой | |
| 16 | 1***4 | Болт шестигранный | |
| 17 | 1***7 | Корпус подшипника | |
| 18 | 1***0 | Шариковые подшипники | |
| 19 | 1***3 | Подшипник игольчатый | |
| 20 | 1***9 | Подшипник шариковый | |
| 21 | 1***1 | Крышка подшипника | |
| 22 | 1***1 | Шкив | |
| 23 | 1***4 | Винт с цилиндрической головкой | |
| 24 | 1***5 | Штифт | |
| 25 | 1***2 | Разъем | |
| 26 | 1***1 | Вал коленчатый | |
| 27 | 1***8 | Фильтр | |
| 28 | 1***1 | Корпус | |
| 29 | 1***1 | Ниппель смозочный | |
| 30 | 1***1 | Фланец | |
| 31 | 1***1 | Ротор | |
| 32 | 1***1 | Вал | |
| 33 | 1***2 | Диск | |
| 34 | 1***7 | Гайка шлицевая | |
| 35 | 1***8 | Гайка шлицевая | |
| 36 | 1***9 | Шпонка | |
| 37 | 1***1 | Подшипник шариковый угловой | |
| 38 | 1***2 | Кольцо | |
| 39 | 1***3 | Крышка | |
| 40 | 1***8 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
