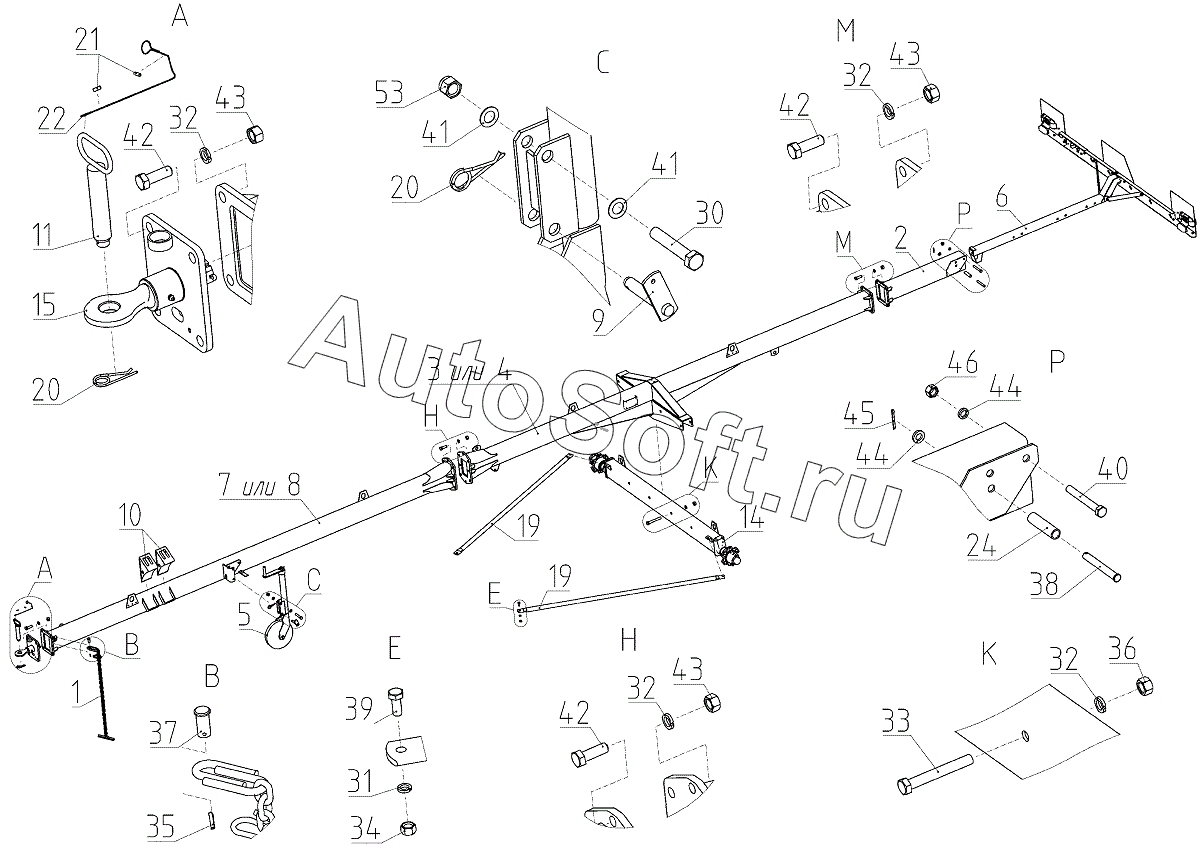

Каталог запасных частей к технике: РСМ Тележка для перевозки жатки РСМ-142.29 (2020). Рама (142.29.01.000Ф), Иллюстрация действительна для техники, произведенной с 20100701 по 20110227
1
2
2
3
3
4
5
5
6
7
7
8
8
9
9
10
11
15
15
15
19
19
19
19
20
20
20
20
20
20
20
20
20
20
20
20
21
21
21
22
22
22
24
30
30
30
31
31
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
32
33
33
34
34
34
34
35
36
36
36
37
38
38
38
39
39
39
40
40
41
41
41
41
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
44
45
45
46
46
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Цепь | |
| 2 | 1***0 | Фиксатор | |
| 2 | 1***0 | Надставка | |
| 3 | 1***0 | Рама | |
| 3 | 1***0 | Рама | |
| 4 | 1***1 | Рама | |
| 5 | 1***0 | Колесо флюгерное | |
| 5 | П***0 | Колесо флюгерное | |
| 6 | 1***0 | Кронштейн | |
| 7 | 1***0 | Удлинитель | |
| 7 | 1***0 | Удлинитель | |
| 8 | 1***1 | Удлинитель | |
| 8 | Р***0 | Серьга | |
| 9 | 1***0 | Фиксатор | |
| 9 | Р***0 | Шкворень | |
| 10 | 1***0 | Упор противооткатный | |
| 11 | Р***0 | Шкворень | |
| 12 | 1***0 | Отделка | |
| 13 | 1***1 | Фиксатор | |
| 14 | 1***0 | Балка | |
| 15 | 1***0 | Серьга | |
| 15 | 1***А | Серьга | |
| 15 | 1***0 | Серьга | |
| 16 | 1***1 | Отделка | |
| 19 | 1***6 | Прижим | |
| 19 | 1***1 | Растяжка | |
| 20 | 4***2 | Шплинт | |
| 20 | 4***2 | Шплинт | |
| 20 | 4***2 | Шплинт | |
| 20 | Р***А | Пружина | |
| 21 | Р***А | Трубка | |
| 21 | Р***А | Трубка | |
| 21 | Р***А | Трубка | |
| 22 | Р***1 | Поводок | |
| 22 | Р***1 | Поводок | |
| 22 | Р***1 | Поводок | |
| 23 | 1***6 | Табличка паспортная | |
| 24 | 1***8 | Втулка | |
| 30 | D***D | Гайка | |
| 30 | М***9 | Болт | |
| 30 | М***9 | Гайка | |
| 31 | 1***9 | Шайба | |
| 31 | 1***9 | Шайба | |
| 32 | 2***9 | Шайба | |
| 32 | 2***9 | Шайба | |
| 32 | 2***9 | Шайба | |
| 32 | 2***9 | Шайба | |
| 32 | 2***9 | Шайба | |
| 32 | 2***9 | Шайба | |
| 33 | М***9 | Болт | |
| 33 | М***9 | Болт | |
| 34 | D***D | Гайка | |
| 34 | D***D | Гайка | |
| 34 | М***1 | Гайка | |
| 34 | С***9 | Шайба | |
| 35 | 5***9 | Шплинт | |
| 36 | D***d | Гайка шестигранная | |
| 36 | В***9 | Винт | |
| 36 | М***9 | Гайка | |
| 37 | 6***Р | Ось | |
| 38 | 6***р | Ось | |
| 38 | D***D | Шайба | |
| 38 | С***9 | Шайба | |
| 39 | 6***9 | Шайба | |
| 39 | D***D | Болт | |
| 39 | М***9 | Болт | |
| 40 | 2***9 | Шплинт | |
| 40 | М***9 | Болт | |
| 41 | В***9 | Винт | |
| 41 | С***9 | Шайба | |
| 42 | D***D | БОЛТ | |
| 42 | D***D | БОЛТ | |
| 42 | D***D | БОЛТ | |
| 42 | D***D | БОЛТ | |
| 42 | D***D | БОЛТ | |
| 42 | D***D | БОЛТ | |
| 42 | М***9 | Болт | |
| 42 | М***9 | Болт | |
| 42 | М***9 | Болт | |
| 42 | М***9 | Болт | |
| 42 | М***9 | Болт | |
| 42 | М***9 | Болт | |
| 43 | D***d | Гайка | |
| 43 | D***d | Гайка | |
| 43 | D***d | Гайка | |
| 43 | D***d | Гайка | |
| 43 | D***d | Гайка | |
| 43 | D***d | Гайка | |
| 43 | М***1 | Гайка | |
| 43 | М***1 | Гайка | |
| 43 | М***1 | Гайка | |
| 43 | М***1 | Гайка | |
| 43 | М***1 | Гайка | |
| 43 | М***1 | Гайка | |
| 44 | С***9 | Шайба | |
| 44 | С***9 | Шайба | |
| 45 | 4***9 | Шплинт | |
| 45 | D***d | Шплинт | |
| 46 | D***d | Гайка шестигранная | |
| 46 | М***1 | Гайка | |
| 53 | I***8 | Гайка шестигранная | |
| 53 | Ф***О | Световозвращатель ФП 316-01-О Код ОКП 45 7372 0238 ТУ 37.003.079-80 | |
| 54 | W***) | Заклепка |
