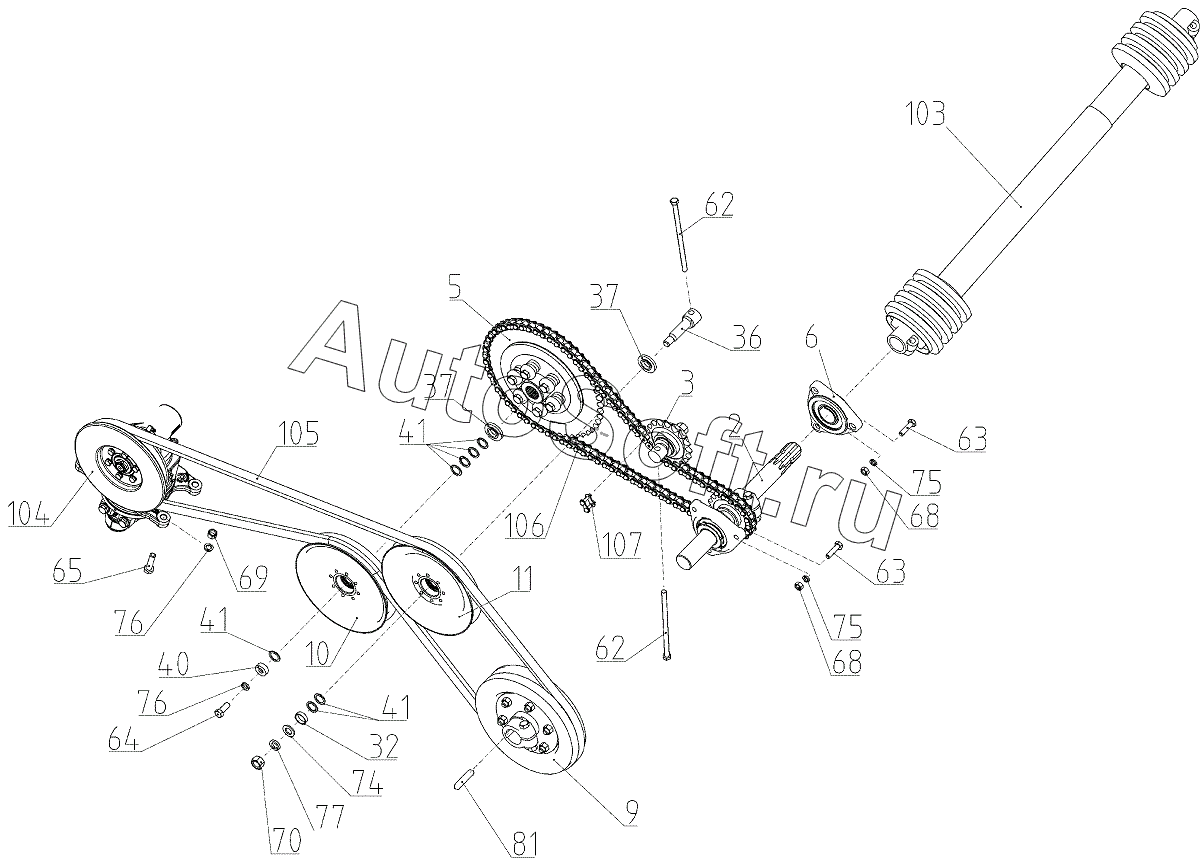

Каталог запасных частей к технике: РСМ Жатка S300.27 (2020). Приводы (S300.27.08.000Ф), Иллюстрация действительна для техники, произведенной с 20190701
2
2
3
5
6
9
10
11
32
36
37
37
40
41
41
41
62
62
62
62
63
63
63
63
64
64
65
65
68
68
68
68
68
68
69
69
69
70
70
75
75
76
76
77
77
81
103
103
103
104
104
105
106
106
106
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***0 | Вал контрпривода | |
| 2 | S***0 | Вал контрприводной | |
| 3 | 0***0 | Звездочка | |
| 5 | 0***0 | Муфта | |
| 6 | Н***0 | Опора подшипника | |
| 9 | 0***0 | Шкив | |
| 10 | 0***0 | Шкив | |
| 11 | 0***0 | Шкив | |
| 32 | Р***А | Втулка | |
| 36 | 5***4 | Ось | |
| 37 | 5***А | Шайба | |
| 40 | 0***1 | Шайба | |
| 41 | 4***6 | Шайба регулировочная | |
| 62 | D***d | Болт с шестигранной головкой | |
| 62 | М***9 | Болт | |
| 63 | D***D | Болт | |
| 63 | М***9 | Болт | |
| 64 | D***d | Болт с шестигранной головкой | |
| 64 | М***9 | Болт | |
| 65 | М***9 | Болт | |
| 65 | М***d | Болт с шестигранной головкой | |
| 68 | D***D | Гайка | |
| 68 | М***9 | Гайка | |
| 69 | D***D | Гайка | |
| 69 | D***D | Гайка | |
| 69 | М***1 | Гайка | |
| 70 | D***d | Гайка шестигранная | |
| 70 | М***1 | Гайка | |
| 75 | 1***9 | Шайба 10Т 65Г 019 | |
| 76 | 1***9 | Шайба | |
| 77 | 1***9 | Шайба 16Т 65Г 019 | |
| 77 | 1***9 | Шайба 16Т 65Г 019 | |
| 81 | 1***3 | Шпонка | |
| 103 | 1***С | Вал карданный | |
| 103 | 1***2 | Вал карданный | |
| 103 | 6***6 | Вал карданный | |
| 104 | 1***2 | Редуктор | |
| 104 | 8***4 | Редуктор | |
| 105 | Р***1 | Ремень SPC 3150Lp 7700 Optibelt | |
| 106 | 0***8 | Цепь | |
| 106 | 4***0 | Цепь | |
| 106 | 6***L | Цепь роликовая | |
| 107 | 6***L | Звено соединительное |
