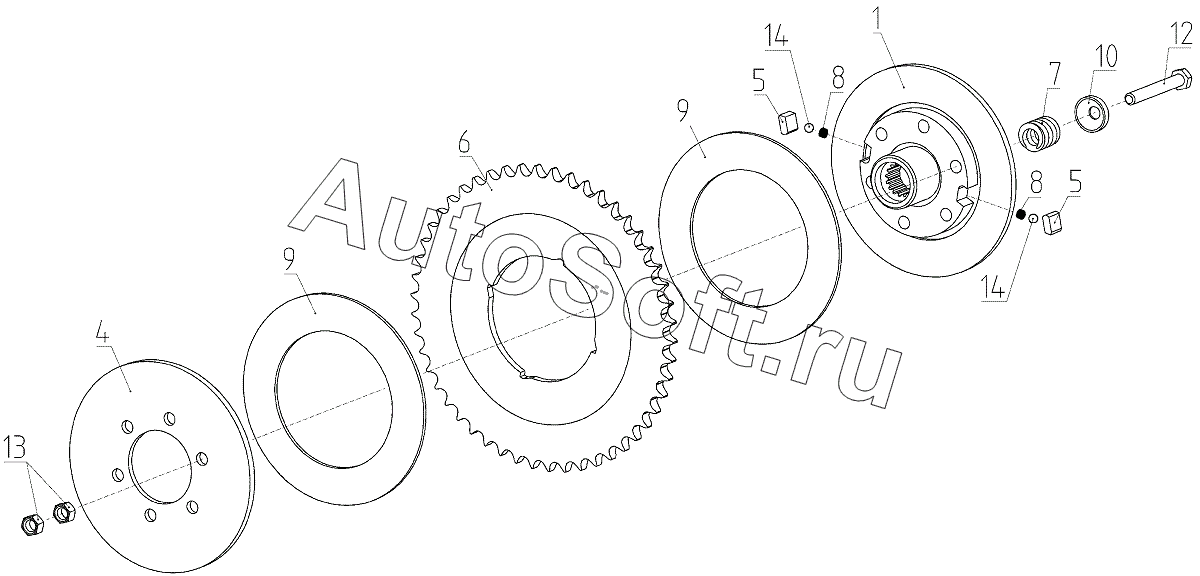

Каталог запасных частей к технике: РСМ Жатка S300.27 (2020). Муфта (081.27.00.880), Иллюстрация действительна для техники, произведенной с 20100301
1
4
5
5
6
7
8
8
9
9
10
12
13
13
13
14
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Ступица | |
| 4 | 0***6 | Фланец | |
| 5 | 0***8 | Сухарик | |
| 6 | 0***9 | Звездочка | |
| 7 | Ж***2 | Пружина | |
| 8 | Н***3 | Пружина | |
| 9 | 5***3 | Накладка | |
| 10 | 3***2 | Шайба | |
| 12 | М***9 | Болт | |
| 13 | D***D | Гайка | |
| 13 | D***D | Гайка | |
| 13 | М***1 | Гайка | |
| 14 | 8***0 | Шарик | |
| 14 | Б***0 | Шарик |
