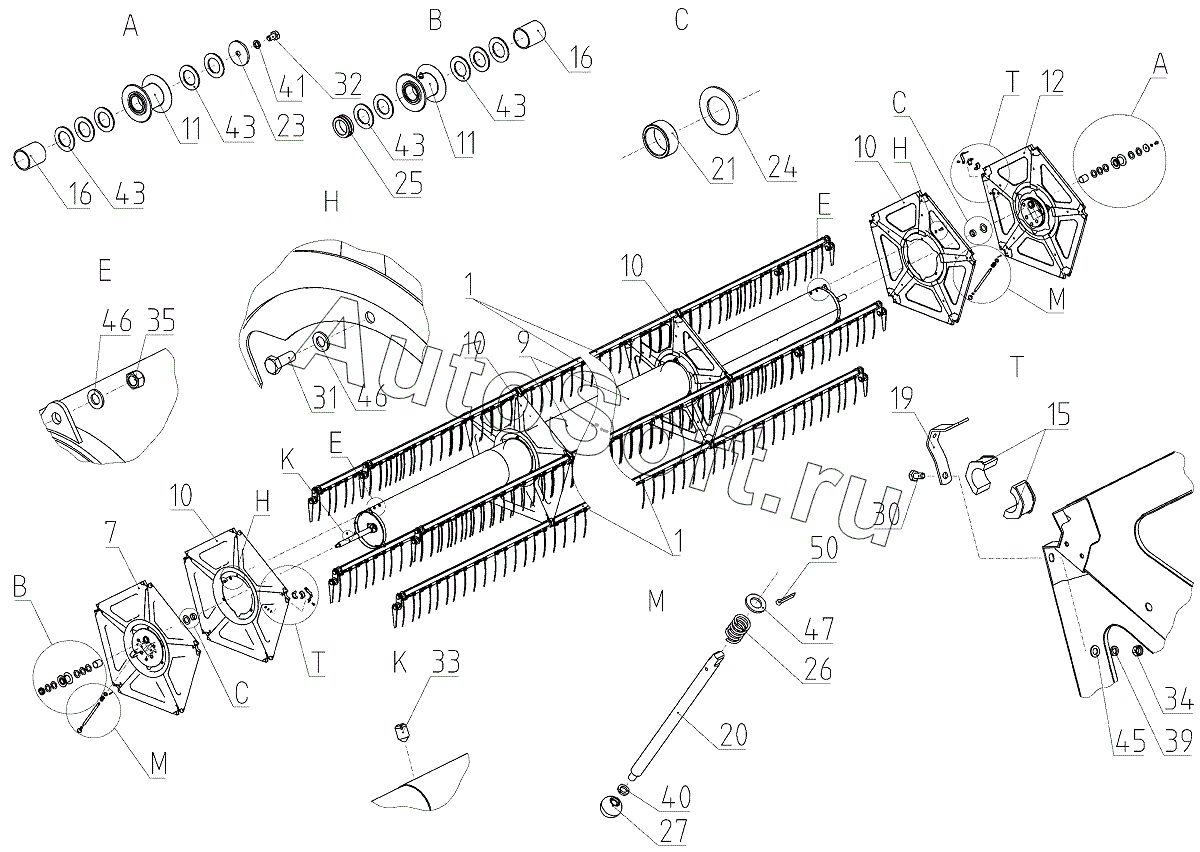

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2020). Мотовило (081.27.03.000-02), Иллюстрация действительна для техники, произведенной с 20110502
39
30
30
31
31
31
32
33
34
34
34
34
35
35
35
39
30
40
40
41
43
43
43
43
43
43
43
43
45
45
46
46
46
46
46
46
47
47
47
47
50
50
19
1
1
1
1
1
1
1
1
1
7
9
9
10
10
10
10
11
11
12
15
15
16
16
16
16
16
16
19
1
1
1
20
20
21
21
23
24
24
25
26
26
26
27
27
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Граблина | |
| 1 | 0***4 | Граблина | |
| 1 | 0***2 | Граблина | |
| 1 | 0***4 | Граблина | |
| 7 | 0***1 | Экцентрик | |
| 9 | 0***2 | Труба мотовила | |
| 9 | 0***4 | Труба мотовила | |
| 10 | 0***0 | Крестовина | |
| 11 | 3***0 | Подшипник | |
| 12 | 0***0 | Эксцентрик | |
| 15 | 0***1 | Полуподшипник | |
| 15 | 0***1 | Полуподшипник | |
| 16 | 0***2 | Кожух | |
| 16 | 0***2 | Кожух | |
| 17 | 0***3 | Кожух | |
| 19 | 0***2 | Скоба | |
| 19 | 0***2 | Скоба | |
| 20 | 0***1 | Рычаг | |
| 20 | 0***1 | Рычаг | |
| 21 | Р***7 | Втулка | |
| 21 | Р***7 | Втулка | |
| 23 | Р***3 | Шайба | |
| 24 | Р***1 | Шайба | |
| 24 | Р***1 | Шайба | |
| 25 | 3***А | Кольцо установочное | |
| 26 | 5***А | Пружина | |
| 26 | 5***7 | Пружина | |
| 26 | 5***7 | Пружина | |
| 27 | Н***4 | Ручка шаровая | |
| 27 | Н***4 | Ручка шаровая | |
| 30 | D***D | Болт | |
| 30 | D***D | Болт | |
| 30 | М***9 | Болт | |
| 30 | М***9 | Болт | |
| 31 | D***D | Болт | |
| 31 | М***9 | Болт | |
| 31 | М***9 | Болт | |
| 32 | М***9 | Болт | |
| 33 | В***9 | Винт | |
| 34 | D***D | Гайка | |
| 34 | D***D | Гайка | |
| 34 | М***2 | Гайка | |
| 34 | М***2 | Гайка | |
| 35 | D***D | Гайка | |
| 35 | I***8 | Гайка шестигранная | |
| 35 | М***9 | Гайка | |
| 39 | 8***9 | Шайба 8Т 65Г 019 | |
| 39 | 8***9 | Шайба 8Т 65Г 019 | |
| 40 | 1***9 | Шайба 10Т 65Г 019 | |
| 40 | 1***9 | Шайба 10Т 65Г 019 | |
| 41 | 1***9 | Шайба | |
| 43 | C***9 | Шайба | |
| 43 | А***9 | Шайба | |
| 45 | С***9 | Шайба | |
| 45 | С***9 | Шайба | |
| 46 | D***D | Шайба | |
| 46 | С***9 | Шайба | |
| 47 | D***D | Шайба | |
| 47 | D***D | Шайба | |
| 47 | С***1 | Шайба | |
| 47 | С***1 | Шайба | |
| 50 | 4***9 | Шплинт | |
| 50 | 4***9 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
