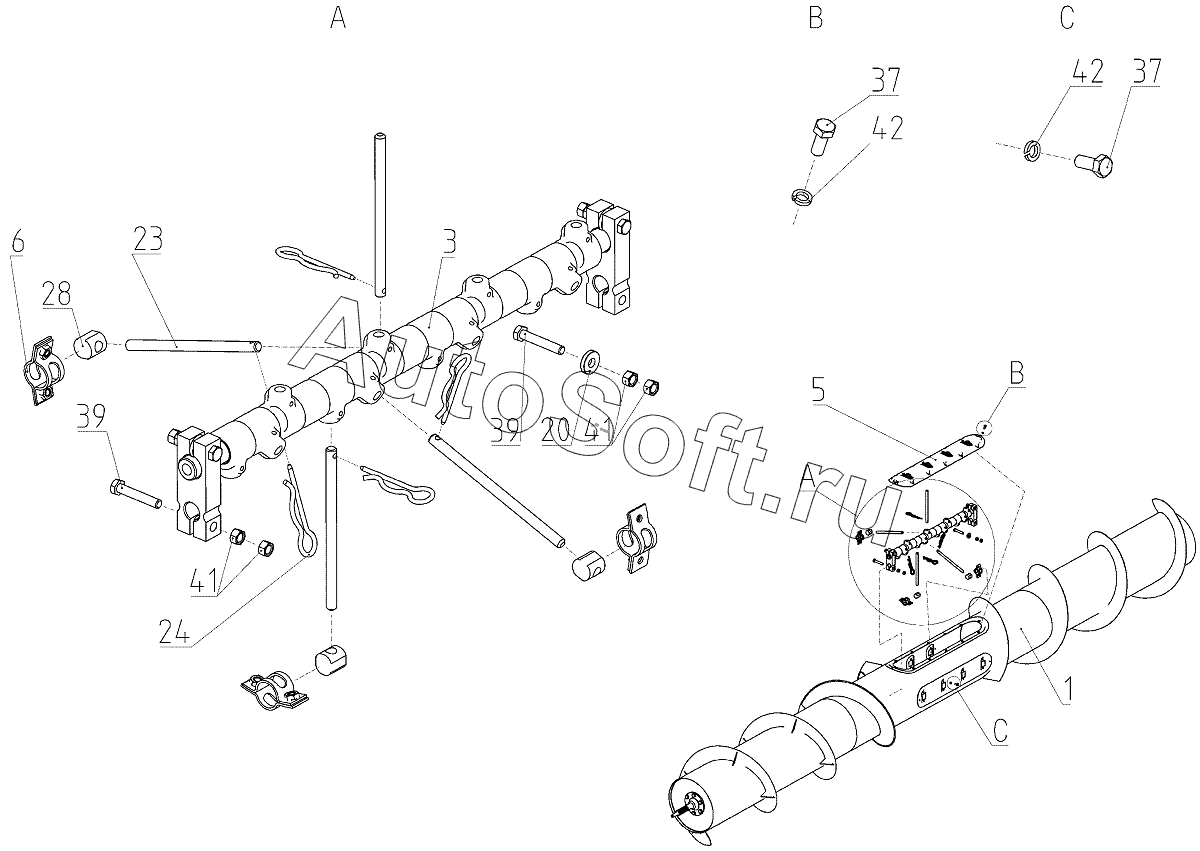

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2020). Шнек (081.27.04.000-01), Иллюстрация действительна для техники, произведенной с 20051001
23
42
42
41
41
39
39
37
37
37
37
28
24
24
1
23
20
6
6
5
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Шнек | |
| 3 | Р***0 | Труба пальчикового механизма | |
| 5 | 3***0 | Крышка | |
| 5 | Р***0 | Крышка | |
| 6 | 3***0 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 | |
| 6 | 3***1 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070 | |
| 20 | 6***4 | Шпонка | |
| 23 | 3***7 | Палец или РСМ-10.08.01.612 | |
| 23 | Р***2 | Палец | |
| 24 | 3***6 | Фиксатор или РСМ-10.08.01.647А | |
| 24 | Р***А | Фиксатор или 3518050-16476 | |
| 28 | Р***А | Глазок | |
| 37 | D***D | Болт | |
| 37 | М***9 | Болт | |
| 39 | М***9 | Болт | |
| 41 | М***9 | Гайка | |
| 42 | 8***9 | Шайба 8Т 65Г 019 |
