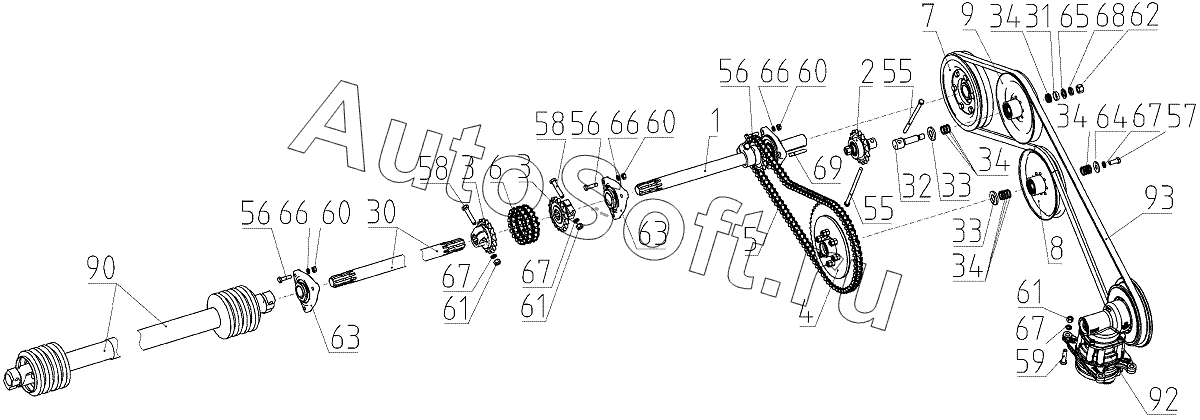

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2020). Приводы (081.27.08.000Ф), Иллюстрация действительна для техники, произведенной с 20140101
1
2
3
3
4
5
5
5
6
7
8
9
30
31
32
33
33
34
34
34
34
55
55
55
55
55
55
55
55
55
56
56
56
56
56
56
56
56
56
56
56
56
56
56
56
56
57
57
58
58
58
58
58
58
59
59
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
60
61
61
61
61
61
61
61
61
61
61
61
61
62
62
63
63
63
63
63
63
64
66
66
66
67
67
67
67
68
69
90
90
90
90
90
92
92
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Вал контрпривода | |
| 2 | 0***0 | Звездочка | |
| 3 | 0***0 | Звездочка | |
| 4 | 0***0 | Муфта | |
| 5 | 0***0 | Цепь | |
| 5 | 4***0 | Цепь | |
| 5 | 4***0 | Цепь | |
| 6 | 0***0 | Цепь | |
| 7 | 0***0 | Шкив | |
| 8 | 0***0 | Шкив | |
| 9 | 0***0 | Шкив | |
| 30 | 0***6 | Вал | |
| 31 | Р***А | Втулка | |
| 32 | 5***4 | Ось | |
| 33 | 5***А | Шайба | |
| 34 | 4***6 | Шайба регулировочная | |
| 55 | D***d | Болт с шестигранной головкой | |
| 55 | М***9 | Болт | |
| 55 | М***d | Болт с шестигранной головкой | |
| 56 | D***D | Болт | |
| 56 | D***D | Болт | |
| 56 | М***9 | Болт | |
| 56 | М***9 | Болт | |
| 57 | D***d | Болт с шестигранной головкой | |
| 57 | М***9 | Болт | |
| 58 | D***D | Болт | |
| 58 | М***9 | Болт | |
| 59 | М***9 | Болт | |
| 59 | М***d | Болт с шестигранной головкой | |
| 60 | D***D | Гайка | |
| 60 | D***D | Гайка | |
| 60 | М***9 | Гайка | |
| 60 | М***9 | Гайка | |
| 61 | D***D | Гайка | |
| 61 | D***D | Гайка | |
| 61 | М***1 | Гайка | |
| 62 | D***d | Гайка шестигранная | |
| 62 | М***1 | Гайка | |
| 63 | Н***0 | Опора подшипника | |
| 63 | Н***0 | Опора подшипника | |
| 64 | С***9 | Шайба | |
| 66 | 1***9 | Шайба 10Т 65Г 019 | |
| 67 | 1***9 | Шайба | |
| 68 | 1***9 | Шайба 16Т 65Г 019 | |
| 69 | 1***3 | Шпонка | |
| 90 | 1***С | Вал карданный | |
| 90 | 1***С | Вал карданный с защитным кожухом | |
| 90 | 1***2 | Вал карданный | |
| 90 | 1***2 | Вал карданный | |
| 90 | 6***6 | Вал карданный | |
| 92 | 1***2 | Редуктор | |
| 92 | 8***1 | Редуктор | |
| 92 | 8***4 | Редуктор | |
| 93 | Р***1 | Ремень SPC 3150Lp 7700 Optibelt |
