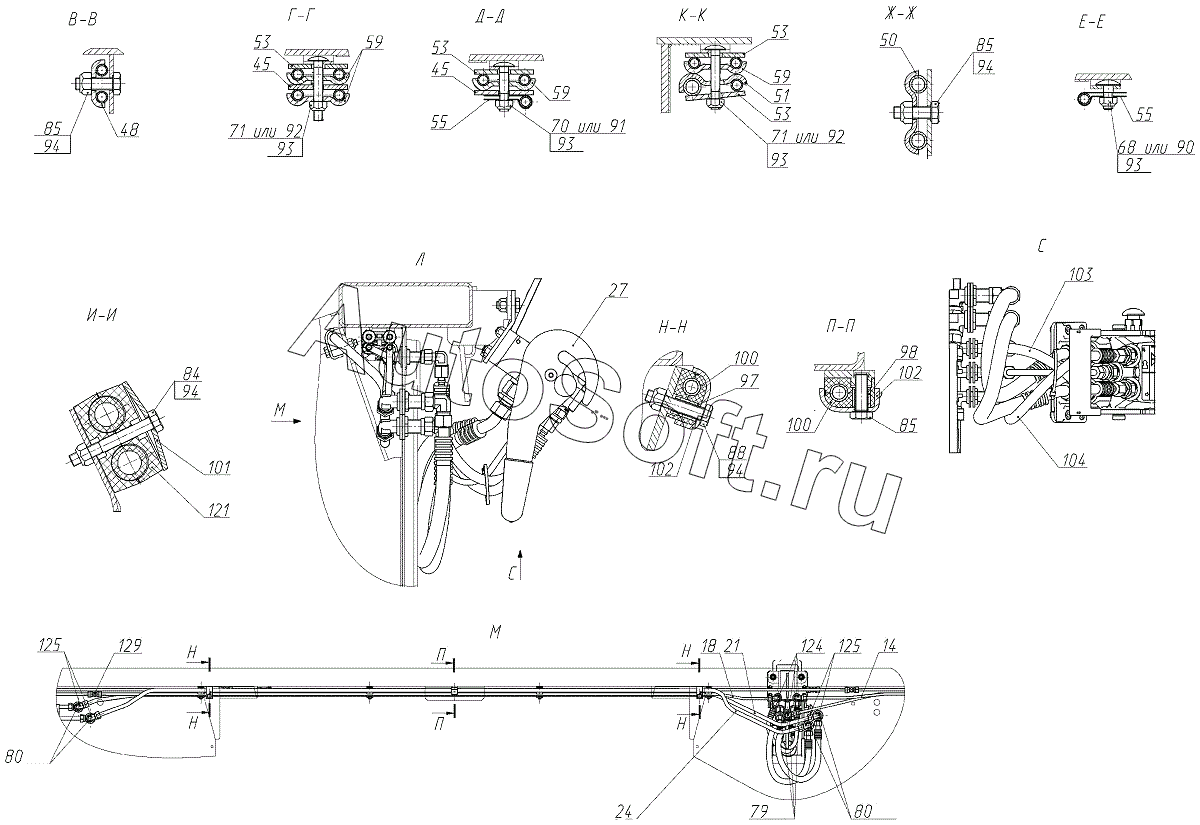

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2020). Гидрооборудование жатки (081.27.09.800-02), Иллюстрация действительна для техники, произведенной с 20141103
94
94
94
94
102
102
101
100
100
98
97
103
93
93
93
93
88
85
85
85
85
85
85
85
85
84
80
80
80
129
125
125
124
121
80
80
80
104
50
48
45
45
27
24
21
51
18
14
68
79
79
71
71
71
71
70
70
68
68
59
59
59
55
53
53
53
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Трубопровод | |
| 3 | 0***0 | Трубопровод | |
| 6 | 0***2 | Трубопровод | |
| 8 | 0***0 | Трубопровод | |
| 10 | 0***0 | Трубопровод | |
| 12 | 0***2 | Трубопровод | |
| 14 | 0***2 | Трубопровод | |
| 16 | 0***0 | Трубопровод | |
| 18 | 0***0 | Трубопровод | |
| 20 | 0***2 | Трубопровод | |
| 21 | 0***0 | Трубопровод | |
| 24 | 0***0 | Трубопровод | |
| 27 | 0***0 | Разъем единый | |
| 28 | 0***0 | Трубопровод | |
| 31 | 0***1 | Трубопровод | |
| 45 | Р***8 | Накладка | |
| 48 | Р***А | Скоба | |
| 50 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 51 | Р***4 | Скоба | |
| 53 | Р***7 | Планка | |
| 55 | 5***2 | Скоба | |
| 59 | 0***3 | Скоба | |
| 61 | D***d | Болт с шестигранной головкой | |
| 61 | М***9 | Болт | |
| 68 | D***d | Болт с полукруглой низкой головкой | |
| 68 | D***d | Винт с полукруглой низкой головкой | |
| 68 | М***9 | Болт | |
| 70 | D***d | Болт с полукруглой низкой головкой | |
| 70 | М***9 | Болт | |
| 71 | М***d | Болт с полукруглой низкой головкой DIN 603 | |
| 71 | М***9 | Болт | |
| 77 | D***D | Шайба | |
| 77 | С***9 | Шайба | |
| 79 | C***9 | Шайба | |
| 79 | D***d | Шайба | |
| 80 | D***d | Шайба | |
| 80 | С***9 | Шайба | |
| 82 | A***) | Болт | |
| 84 | М***h | Болт с шестигранной головкой | |
| 85 | D***h | Болт с шестигранной головкой | |
| 85 | D***h | Болт с шестигранной головкой | |
| 88 | М***h | Болт с шестигранной головкой | |
| 89 | D***h | Болт с шестигранной головкой | |
| 93 | I***8 | Гайка шестигранная | |
| 94 | I***5 | Гайка шестигранная | |
| 95 | I***8 | Гайка шестигранная | |
| 96 | G***X | Контргайка | |
| 97 | L***) | Втулка | |
| 98 | L***) | Втулка | |
| 99 | L***Z | Зажим | |
| 100 | L***) | Корпус зажима | |
| 101 | G***3 | Накладка | |
| 102 | L***) | Накладка | |
| 103 | 6***N | РВД | |
| 104 | 6***N | РВД | |
| 106 | 6***N | Рукав высокого давления | |
| 108 | 6***N | Рукав высокого давления | |
| 111 | 6***N | Рукав высокого давления | |
| 113 | 6***N | Рукав высокого давления | |
| 114 | 6***N | Рукав высокого давления | |
| 116 | 1***N | РВД | |
| 119 | 1***3 | Рукав высокого давления | |
| 120 | 1***3 | Рукав высокого давления | |
| 121 | 3***Н | Скоба | |
| 122 | E***F | Угольник | |
| 123 | E***F | Угольник | |
| 124 | W***F | Угольник | |
| 125 | W***F | Угольник | |
| 127 | 3***0 | Хомут пластиковый | |
| 129 | G***X | Штуцер проходной |
