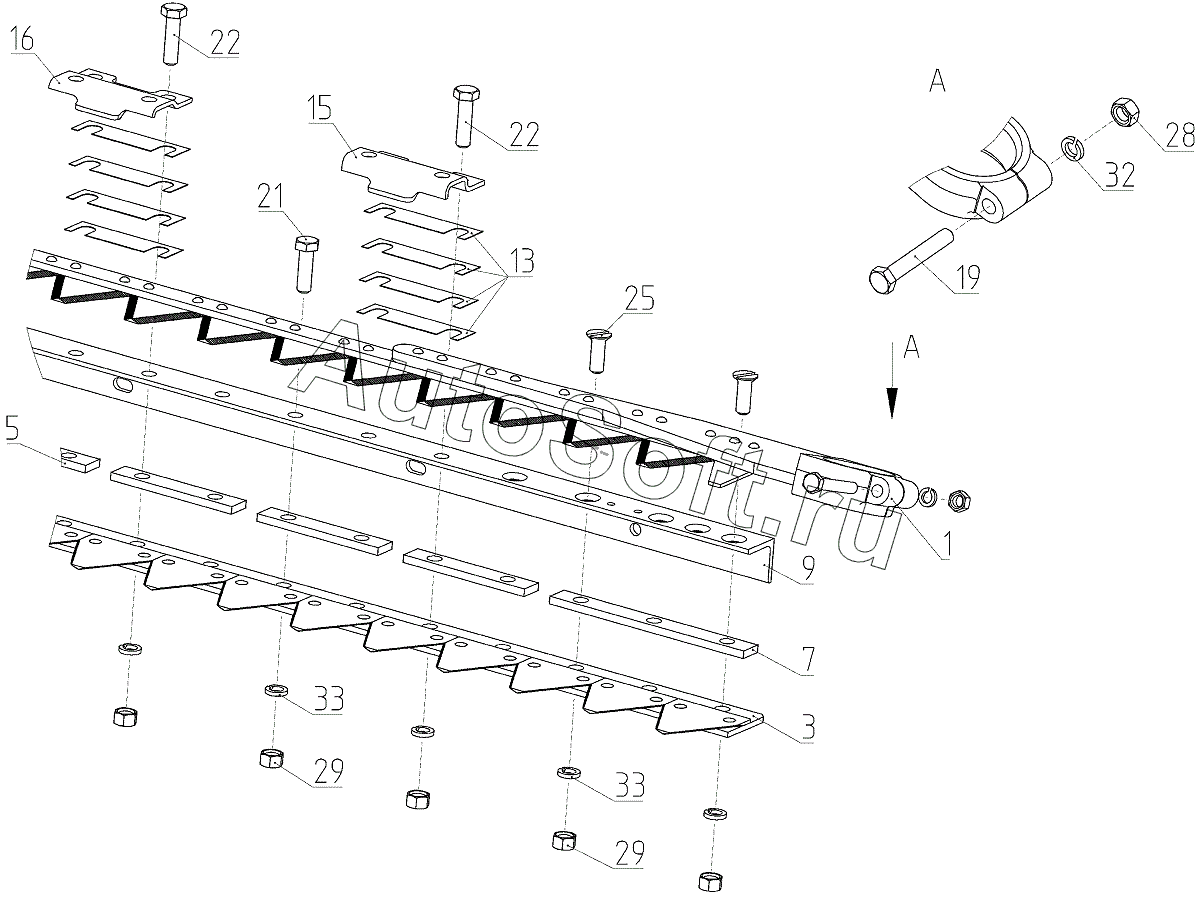

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (2020). Аппарат режущий (081.27.32.010), Иллюстрация действительна для техники, произведенной с 20110701
21
33
33
32
29
29
29
29
29
29
29
29
29
28
28
25
22
22
1
19
16
15
13
13
9
7
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Нож | |
| 3 | 0***0 | Нож | |
| 5 | 0***7 | Пластина | |
| 7 | 0***9 | Пластина | |
| 9 | 0***1 | Брус | |
| 13 | Р***2 | Прокладка | |
| 13 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 15 | 3***2 | Прижим | |
| 16 | 3***3 | Прижим | |
| 19 | М***9 | Болт | |
| 21 | М***9 | Болт | |
| 22 | М***9 | Болт | |
| 25 | В***9 | Винт | |
| 28 | D***D | Гайка | |
| 28 | М***9 | Гайка | |
| 29 | D***D | Гайка | |
| 29 | D***D | Гайка | |
| 29 | М***1 | Гайка | |
| 32 | 1***9 | Шайба 10Т 65Г 019 | |
| 33 | 1***9 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
