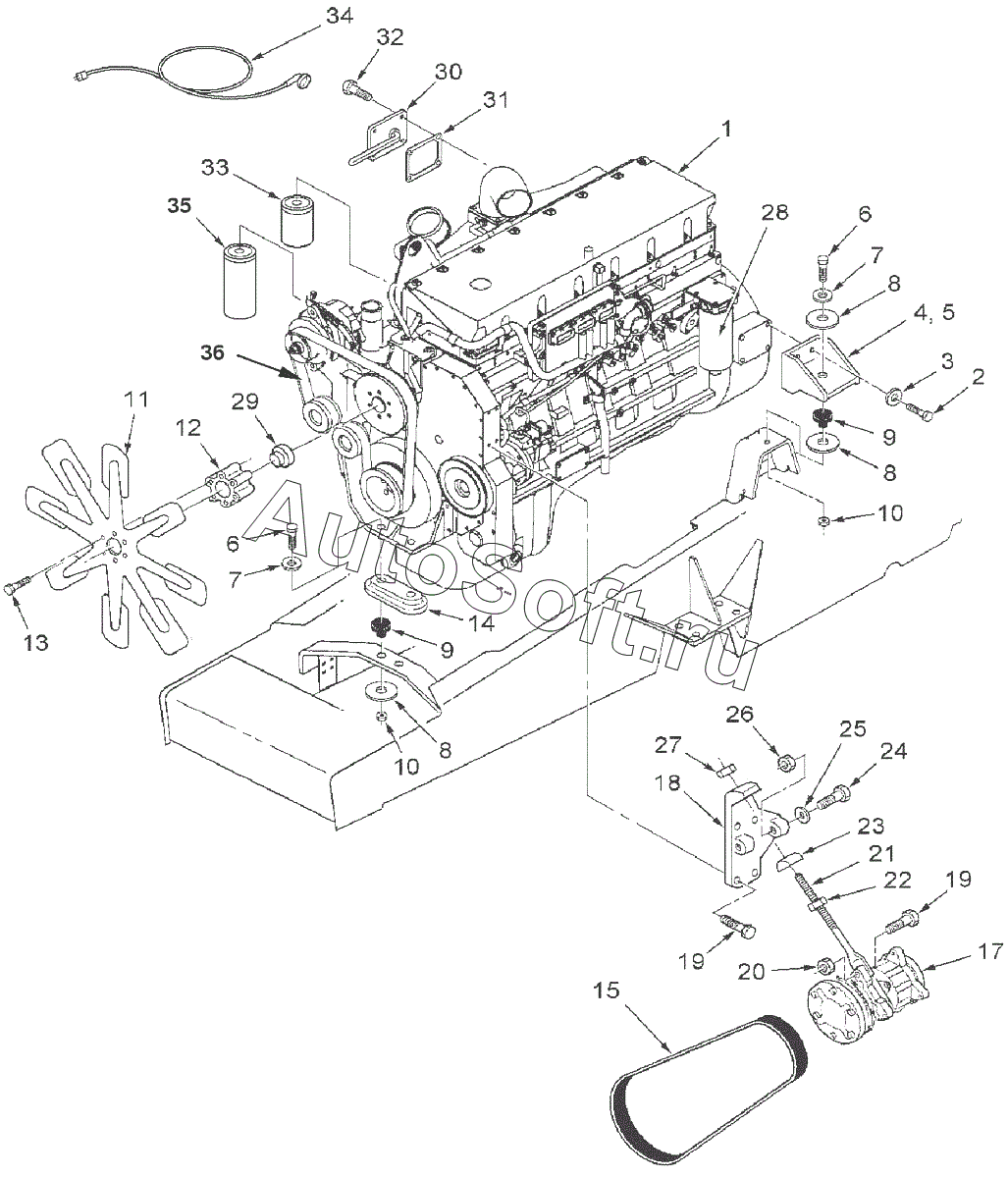

Каталог запасных частей к технике: РСМ 2375 (2020). Монтаж двигателя QSM-11 (2375.01.001)
25
12
13
14
15
15
17
18
19
19
20
21
21
23
23
23
23
23
23
24
11
26
27
28
28
29
30
31
33
33
34
35
35
36
1
DIN 933-М10x140-8.8-zinc plated
86057243R
86057242R
86057244R
86057245R
86046484
86046485
QSM11 SO21491
86032639 QSM11
3400880
3161628
4926069
9707045R
М10-6gХ140-45.88.35.019
9707045
1
1
2
3
4
4
5
5
6
6
8
8
8
9
9
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3161628 | 3***8 | Трубка | |
| 3400880 | 3***0 | Шкив | |
| 4926069 | 4***9 | Клапан | |
| 86032639 QSM11 | 8***1 | Двигатель | |
| 86046484 | 8***4 | Подогреватель | |
| 86046485 | 8***5 | Жгут подогревателя 230в | |
| 86057242R | 8***R | Кронштейн | |
| 86057243R | 8***R | Втулка | |
| 86057244R | 8***R | Втулка | |
| 86057245R | 8***R | Кронштейн | |
| 9707045 | 9***5 | Пластина поддержки | |
| 9707045R | 9***R | Пластина | |
| DIN 933-М10x140-8.8-zinc plated | D***d | Болт с шестигранной головкой | |
| QSM11 SO21491 | Q***1 | Двигатель | |
| М10-6gХ140-45.88.35.019 | М***9 | Болт | |
| 1 | 8***8 | Двигатель | |
| 1 | 8***9 | Двигатель | |
| 1 | Q***1 | Двигатель | |
| 2 | 0***8 | Колпачковый винт- шестигранник | |
| 3 | 8***6 | Шайба - сталь | |
| 4 | 8***9 | Кронштейн - крепление двигателя, заднее левое | |
| 4 | 8***R | Опора двигателя | |
| 5 | 8***3 | Кронштейн - крепление двигателя, заднее правое | |
| 5 | 8***R | Опора двигателя | |
| 6 | 9***3 | Колпачковый винт- шестигранник | |
| 8 | 0***8 | Шайба - плоская стальная внут. | |
| 9 | 9***5 | Опора двигателя резиновая | |
| 10 | 8***9 | Гайка шестигр. | |
| 11 | 8***4 | Вентиляторв сборе | |
| 11 | 8***0 | Вентилятор - двигатель в сборе | |
| 12 | 8***1 | Прокладка - вентилятор, двигатель | |
| 13 | 8***0 | Колпачковый винт- шестигранник | |
| 14 | 9***1 | Распорка передней опоры двигател | |
| 15 | 8***6 | Ремень двигателя v-образный | |
| 15 | 9***1 | Компрессор ремня, паз шир | |
| 17 | 9***4 | Компрессор системы кондиционирования | |
| 18 | 8***1 | Кронштейн - литье, крепление компрессора кондиционера | |
| 19 | 8***5 | Болт | |
| 20 | 8***0 | Гайка | |
| 21 | 8***1 | Тяга регулировочная | |
| 21 | 8***R | Тяга регулировочная | |
| 23 | 8***9 | Распорка | |
| 23 | 8***R | Распорка | |
| 24 | 8***1 | Шестигранный болт | |
| 25 | 8***3 | Шайба - плоская стальная пл. | |
| 26 | 8***0 | Гайка | |
| 27 | 8***6 | Гайка | |
| 28 | 8***3 | Элемент фильтрующий топливный | |
| 28 | F***0 | Фильтр топливный | |
| 29 | 8***9 | Адаптер - вспомогательный фильтр распорной втулки вентилятора | |
| 30 | 8***0 | Обогреватель - охлаждающая жидкость двигателя | |
| 31 | 8***7 | Прокладка, охладитель двигателя, обогреватель | |
| 33 | 8***5 | Элемент - фильтр, охлаждающее средство/ отделитель воды | |
| 33 | W***1 | Фильтр водяной | |
| 34 | 9***0 | Кабель - электрический, обогреватель двигателя | |
| 35 | 8***1 | Элемент-фильтр моторного масла | |
| 35 | 8***8 | Элемент - двигатель масляного фильтра | |
| 36 | 8***8 | Ремень привода вентилятора/генератора |
