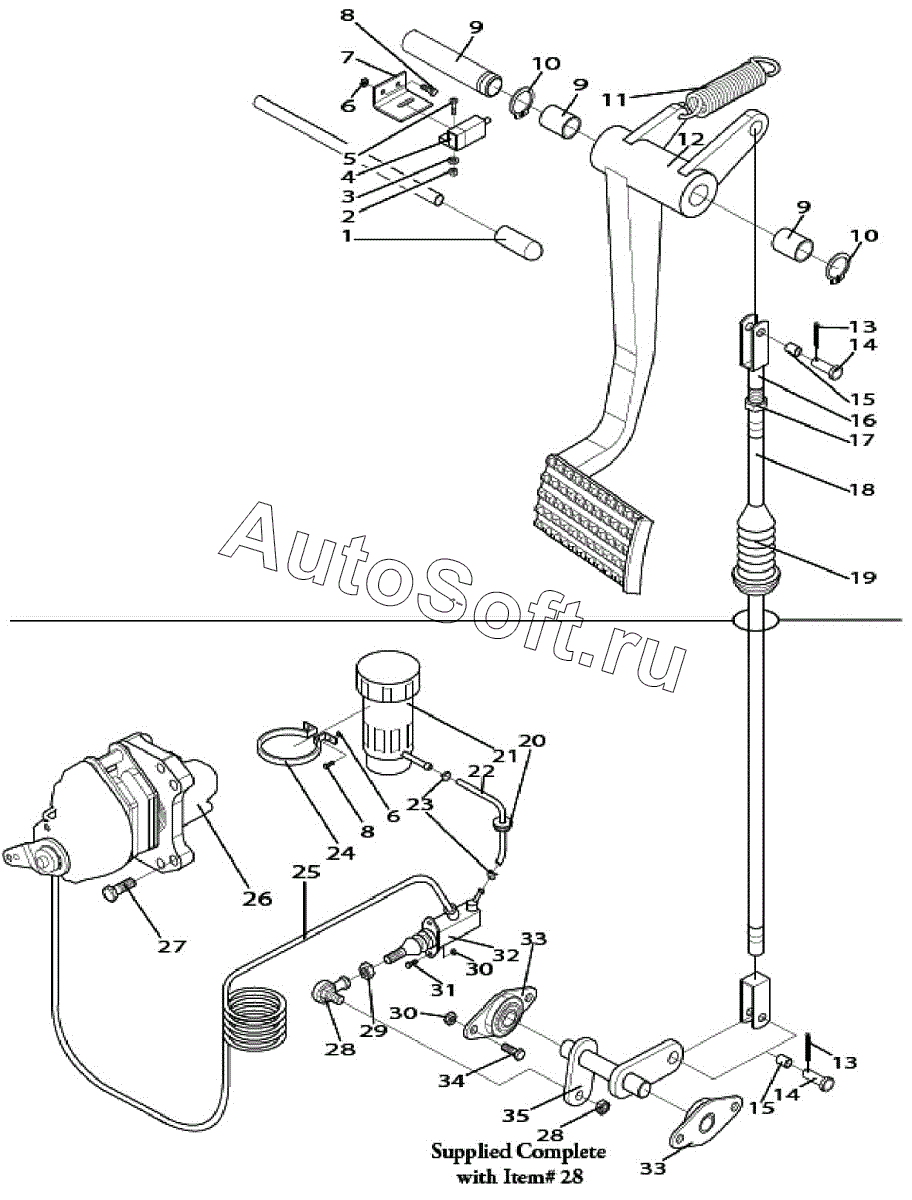

Каталог запасных частей к технике: РСМ 2375 (2020). Тормозной механизм и сопутствующие изделия начиная с августа 2003 (2375.06.002)
1
1
2
3
4
5
6
6
7
7
8
8
9
9
9
10
10
12
13
13
14
14
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
30
30
30
30
30
31
32
33
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Буфер педали | |
| 1 | 9***R | Чехол | |
| 2 | 8***8 | Гайка самоконтрящаяся | |
| 3 | 0***5 | Шайба - плоская стальная | |
| 4 | 9***5 | Переключатель штока педали | |
| 5 | 8***2 | Не переведено | |
| 6 | 0***6 | Шестигранная гайка, фланцевая | |
| 7 | 8***9 | Кронштейн - крепление тормозного переключателя | |
| 7 | 8***R | Кронштейн | |
| 8 | 8***7 | Колпачковый винт- фланцевый шестигранник | |
| 9 | 0***8 | Втулка - бронза | |
| 10 | 2***1 | Стопорное кольцо | |
| 12 | 9***2 | Педаль - тормоз, литье | |
| 13 | 0***4 | Штырь- шплинт | |
| 14 | 2***R | Палец | |
| 14 | 2***r | Палец | |
| 15 | 0***1 | Втулка - нейлон, фланцевый | |
| 16 | 0***3 | Хомут - наконечник | |
| 17 | 8***4 | Стопорная гайка | |
| 18 | 0***8 | Тяга - механизм педали тормоза | |
| 18 | 9***R | Вилка в сборе | |
| 19 | 0***1 | Неопреновый чехол крепежной втулки | |
| 20 | 0***1 | Уплотняющее кольцо | |
| 21 | 9***3 | Бачок тормозной | |
| 22 | 9***2 | Рукав гидравлический | |
| 23 | 0***3 | Зажим - шланг червячный привод | |
| 24 | 0***0 | Кронштейн - крепление тормозного резервуара | |
| 25 | 2***R | Трубка тормозная | |
| 25 | 9***3 | Патрубок в сборе - выход главного тормозного цилиндра | |
| 26 | 9***7 | Суппорт тормоза диска | |
| 27 | 9***6 | Болт шестигранный | |
| 28 | 8***7 | Палец шарнирный | |
| 29 | 8***4 | Гайка-стопорная | |
| 30 | 4***5 | Гайка фланцевая | |
| 30 | 8***9 | Гайка | |
| 31 | 9***2 | Колпачковый винт- фланцевый шестигранник | |
| 32 | 9***0 | Цилиндр тормозной главный | |
| 33 | 0***1 | Фланец - боковой угловой рычаг в сборе с шаровой опорой | |
| 34 | 2***9 | Болт шестигранный | |
| 35 | 0***0 | Коленчатый рычаг сварная конструкция, механический тормозной привод | |
| 35 | 9***R | Рычаг привода тормоза |
