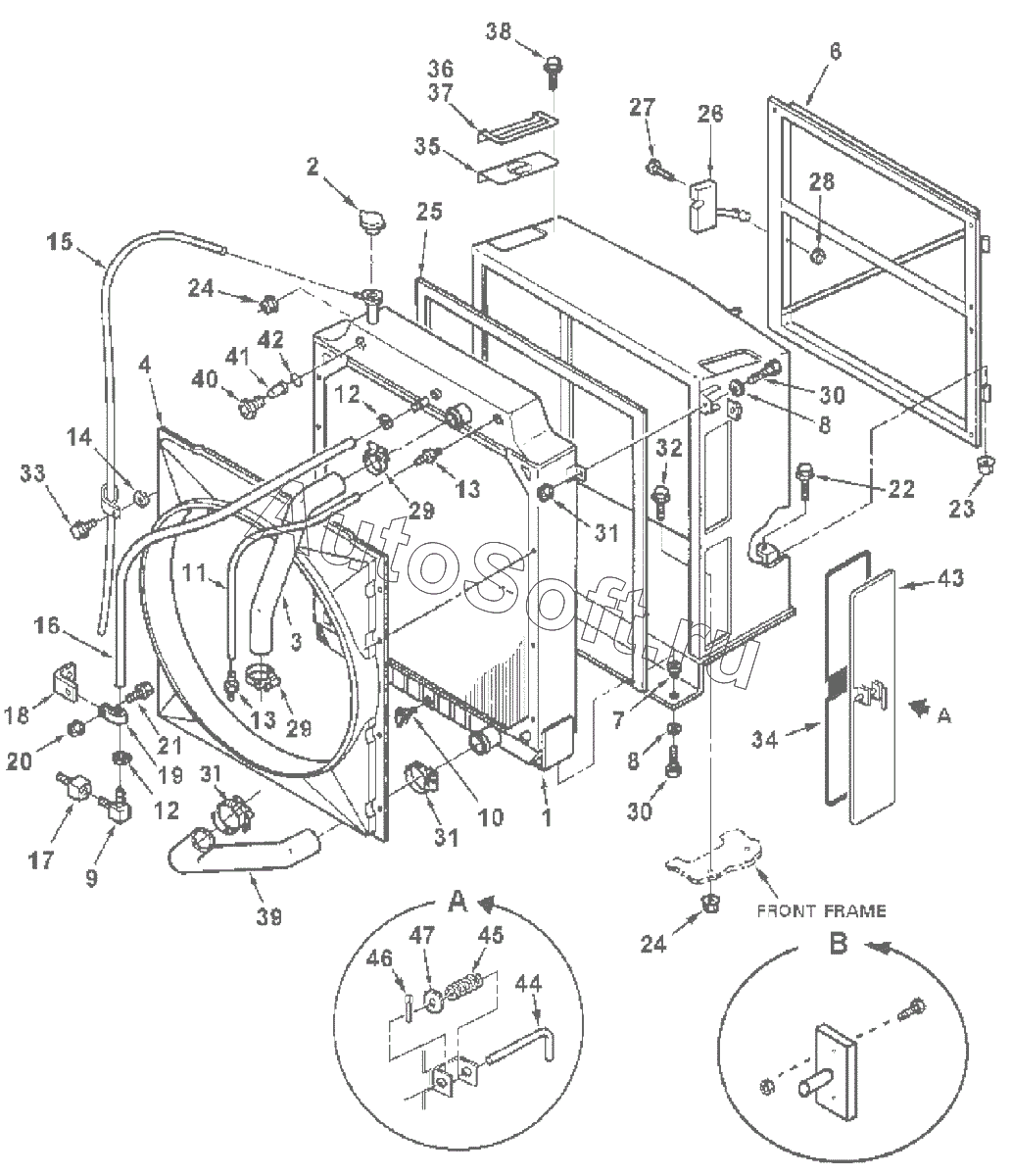

Каталог запасных частей к технике: РСМ 2375 (2020). Радиатор и сопутствующие изделия (2375.01.003)
34
22
23
23
23
24
24
25
26
27
28
29
29
30
30
31
31
31
32
33
34
21
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
8
8
1
1
2
3
4
4
6
7
9
10
11
12
12
13
13
14
15
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86029695R | 8***R | Кронштейн капота | |
| 86056301 | 8***1 | Радиатор | |
| 86056301 | 8***1 | Радиатор | |
| V-2375.1301.1000 | V***0 | Водяной радиатор | |
| V-2375.1301.1000 | V***0 | Водяной радиатор | |
| V-2375.1301.1005 | V***5 | Глазок | |
| V-2375.1301.1006 | V***6 | Прокладка | |
| V-2375.1301.1007 | V***7 | Гайка | |
| 1 | 8***7 | Радиатор | |
| 1 | 8***8 | Радиатор | |
| 2 | 8***1 | Крышка радиатора | |
| 3 | 8***4 | Рукав | |
| 4 | 8***9 | Кожух - фентилятор двигателя | |
| 4 | 8***3 | Кожух - вентилятор двигателя, venturi | |
| 6 | 8***1 | Рама, сварная конструкция, крепление масляного охладителя (черная) | |
| 7 | 8***4 | Гайка центрального крепления | |
| 8 | 9***3 | Шайба | |
| 9 | 9***4 | Муфта шланга | |
| 10 | 9***4 | Кран дренажный | |
| 11 | 8***6 | Шланг с одинарной оплеткой | |
| 12 | 0***0 | Зажим - шланг, червячный привод | |
| 13 | 8***2 | Шланговое соединение | |
| 14 | 8***8 | Шайба | |
| 15 | 9***9 | Рукав | |
| 15 | 9***R | Рукав | |
| 16 | 9***4 | Шланг | |
| 16 | 9***R | Рукав | |
| 17 | 1***3 | Адаптер - гидравлическое соединение | |
| 18 | 3***6 | Кронштейн | |
| 18 | 3***R | Кронштейн | |
| 19 | 0***8 | Клипса с покрытием трубы/шланга | |
| 20 | 8***4 | Не переведено | |
| 21 | 8***2 | Колпачковый винт- фланцевый шестигранник | |
| 22 | 0***8 | Колпачковый винт- шестигранник | |
| 23 | 4***1 | Гайка | |
| 23 | 4***5 | Гайка | |
| 23 | 8***0 | Гайка | |
| 24 | 0***6 | Шестигранная гайка, фланцевая | |
| 25 | 9***4 | Уплотнение - неопрен / гибкий стальной сердечник, радиатор к раме | |
| 26 | 8***4 | Защелка решетки радиатора | |
| 27 | 8***1 | Колпачковый винт- фланцевый шестигранник | |
| 28 | 8***4 | Не переведено | |
| 29 | 8***8 | Зажим | |
| 30 | 0***3 | Колпачковый винт- шестигранник | |
| 31 | 8***9 | Зажим, шланг | |
| 32 | 0***8 | Колпачковый винт- фланцевый шестигранник | |
| 33 | 8***6 | Колпачковый винт- фланцевый шестигранник | |
| 34 | 8***5 | Уплотнитель дверцы | |
| 34 | 8***R | Уплотнитель | |
| 35 | 8***9 | Уплотнение - резиновая трубка, устарелое | |
| 36 | 8***7 | Рама | |
| 37 | 8***8 | Рама | |
| 38 | 0***4 | Колпачковый винт | |
| 39 | 8***3 | Рукав | |
| 40 | 8***6 | Стопор - смотровое стекло радиатора | |
| 41 | 8***4 | Смотровое стекло, охлаждающая жидкость радиатора | |
| 42 | 8***5 | Кольцо - уплотнение смотрового стекла, радиатор | |
| 43 | 8***4 | Крышка - боковой доступ в сборе | |
| 43 | 8***R | Крышка | |
| 44 | 8***6 | Палец защелки | |
| 44 | 8***R | Палец защелки | |
| 45 | 8***2 | Пружина сжатия | |
| 46 | 0***4 | Штырь- шплинт | |
| 47 | 0***7 | Шайба - плоская стальная |
