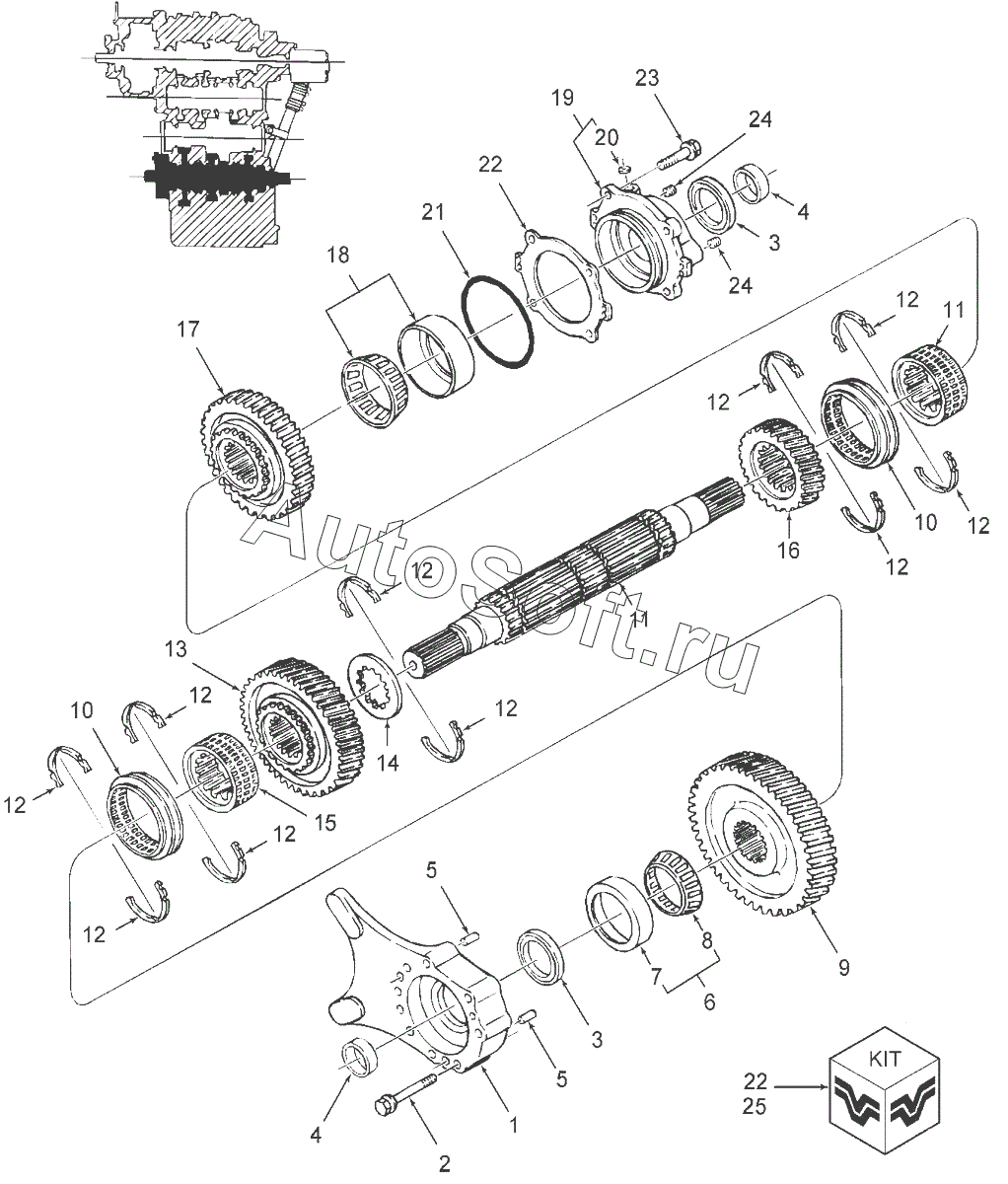

Каталог запасных частей к технике: РСМ 2375 (2020). Выходной вал трансмиссии (2375.07.013)
1
2
3
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Крышка - в сборе, выходной вал трансмиссии | |
| 2 | 8***4 | Колпачковый винт- фланцевый шестигранник | |
| 3 | 8***8 | Сальник | |
| 4 | 8***6 | Кольцо - держатель уплотнения, выходной вал трансмиссии | |
| 5 | 8***5 | Установочный штифт | |
| 6 | 8***6 | Опора в сборе, наружное кольцо/внутреннее кольцо конического разъёмного шарикового радиально-упорного подшипника id-65мм od-120мм | |
| 7 | N***S | Отдельно не продается | |
| 8 | N***S | Отдельно не продается | |
| 9 | 8***3 | Шестерня | |
| 10 | 8***0 | Рукав - переключение скоростей, выходно вал трансмиссии | |
| 11 | 8***6 | Вал - выходной,трансмиссия в сборе | |
| 12 | 8***7 | Кольцо - стопор, выходной вал, трансмиссия | |
| 13 | 8***4 | Шестерня | |
| 14 | 8***5 | Прокладка - центральная, выходной вал трансмиссс | |
| 15 | 8***9 | Втулка - переключатель, выходной вал, трансмиссия | |
| 16 | 8***7 | Шестерня | |
| 17 | 8***8 | Шестерня | |
| 18 | 8***0 | Роликовый конический подшипник в сборе | |
| 19 | 8***5 | Крышка - задняя, выводной вал, трансмиссия | |
| 20 | 8***0 | Жиклер | |
| 21 | 8***9 | Кольцо - нитрил | |
| 22 | 8***8 | Комплект - прокладка | |
| 23 | 9***6 | Колпачковый винт- фланцевый шестигранник | |
| 24 | 8***1 | Заглушка-шестигранная головка | |
| 25 | 8***8 | Комплект - шайбы / уплотнения, трансмиссия |
