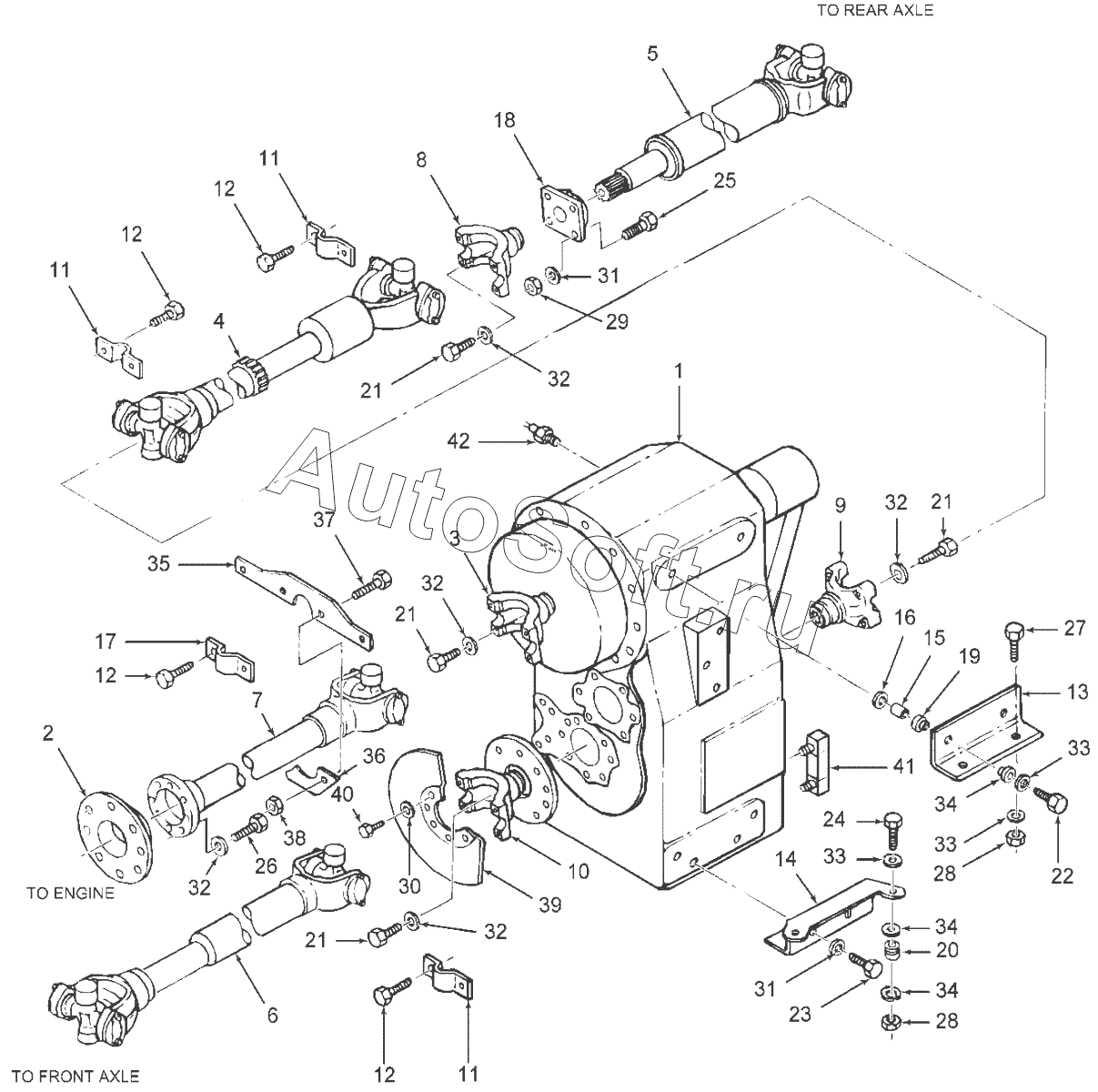

Каталог запасных частей к технике: РСМ 2375 (2020). Приводы механической трансмиссии (2375.07.005)
1
1
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
11
11
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
25
26
27
28
28
28
28
28
28
29
30
31
31
32
32
32
32
32
32
32
32
32
32
32
32
34
34
34
34
34
34
34
34
34
35
36
37
38
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86027872R | 8***R | Втулка | |
| 9706859R | 9***R | Пластина | |
| 9706860R | 9***R | Пластина | |
| 1 | 8***2 | Трансмиссия - с отбором мощности | |
| 1 | 8***3 | Трансмиссия - без отбора мощности | |
| 1 | 8***6 | Трансмиссия в сборе | |
| 10 | 8***2 | Хомут - фланцевый, тормозной диск | |
| 11 | 0***9 | Скоба - сталь, стопор отклоняющего подшипника, линии привода 1610 | |
| 12 | 8***6 | Болт | |
| 12 | 8***R | Болт | |
| 13 | 0***1 | Кронштейн - боковое крепление, трансмиссия | |
| 14 | 9***1 | Кронштейн - крепление трансмиссии, нижнее | |
| 15 | 9***2 | Прокладка - верхнее крепление трансмиссии | |
| 16 | 0***4 | Рукав - резина, длина 43мм, крепление трансмиссии | |
| 17 | 0***9 | Скоба - сталь, стопор отклоняющего подшипника, линии привода 1610 | |
| 18 | 8***3 | Подшипник с фланцев | |
| 18a | 8***7 | Крепление - подшипник, задняя рама, сварная конструкция | |
| 19 | 0***1 | Pad - rubber,опора коробки передач | |
| 2 | 8***3 | Соединение | |
| 2 | 8***4 | Соединение | |
| 2 | 8***5 | Соединение | |
| 20 | 8***8 | Изолятор - резина, усиленная сталью, крепление трансмиссии | |
| 20 | V***4 | Изолятор - резина, крепление трансмиссии | |
| 21 | 1***3 | Болт шестигранный | |
| 22 | 0***7 | Колпачковый винт- шестигранник | |
| 23 | 0***2 | Колпачковый винт- шестигранник | |
| 24 | 0***0 | Колпачковый винт- шестигранник | |
| 24 | 9***2 | Колпачковый винт- шестигранник | |
| 25 | 1***1 | Колпачковый винт- шестигранник | |
| 26 | 2***3 | Колпачковый винт- шестигранник | |
| 27 | 0***5 | Крепежный винт | |
| 28 | 8***9 | Гайка шестигр. | |
| 28 | 8***9 | Гайка шестигранная фланцевая | |
| 29 | 8***7 | Не переведено | |
| 3 | 9***0 | Вилка серии | |
| 30 | 0***3 | Шайба - плоская стальная закаленная, внут. | |
| 31 | 4***3 | Шайба | |
| 32 | 9***5 | Шайба | |
| 32 | 9***R | Шайба | |
| 34 | 2***1 | Шайба | |
| 34 | 2***1 | Шайба | |
| 34 | 8***9 | Шайба | |
| 35 | 0***9 | Защитное ограждение - трансмиссия, ввод | |
| 36 | 0***0 | Скоба - защита, линия привода | |
| 37 | 8***0 | Колпачковый винт- фланцевый шестигранник | |
| 38 | 0***6 | Шестигранная гайка, фланцевая | |
| 39 | 9***9 | Ротор - дисковый тормоз в сборе | |
| 4 | 8***2 | Карданный вал в сборе | |
| 40 | 8***9 | Болт шестигранный | |
| 41 | 0***8 | Прибор - смотровое стекло, уровень жидкости | |
| 41 | 8***0 | Указатель уровня масла | |
| 42 | 5***9 | Датчик нейтрального положения рычага кпп | |
| 5 | 8***4 | Карданный вал в сборе | |
| 5 | 9***4 | Карданный вал | |
| 6 | 8***8 | Карданный вал в сборе | |
| 6 | 9***9 | Карданный вал - в сборе | |
| 7 | 8***7 | Карданный вал в сборе | |
| 8 | 9***0 | Вилка серии | |
| 9 | 9***0 | Скоба, концевая |
