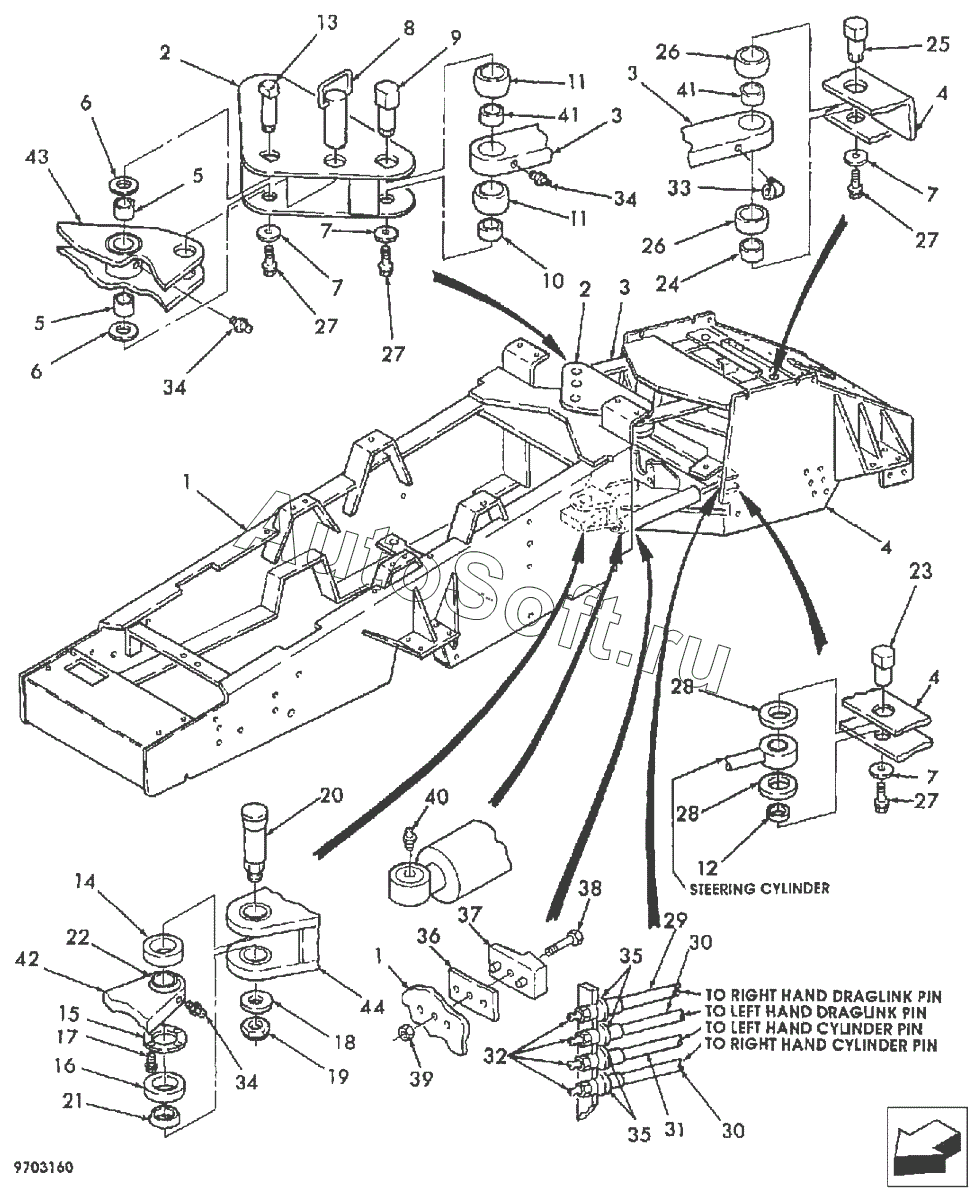

Каталог запасных частей к технике: РСМ 2375 (2020). Рамы в сборе и точки сопряжения (2375.02.003)
19
28
28
27
27
27
27
26
26
25
24
23
22
21
20
29
18
17
16
15
15
15
15
14
37
44
43
42
41
41
40
40
39
38
37
13
36
35
35
34
34
34
34
34
34
33
32
31
30
30
1
1
1
1
6
6
12
11
11
10
9
8
8
7
7
7
7
7
7
7
7
5
5
4
4
4
4
4
4
4
4
3
3
3
3
3
3
2
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100406R | 1***R | Рукав | |
| 2375.28.00.601 | 2***1 | Палец | |
| 2375.28.00.603 | 2***3 | Гайка | |
| 2375.37.43.000 | 2***0 | Жгут двигателя | |
| 2375.82.10.034 | 2***4 | Кронштейн | |
| 70783R | 7***R | Болт специальный | |
| 86024643 | 8***3 | Продольная рулевая тяга | |
| 86024643R | 8***R | Брус | |
| 86032996 | 8***6 | Втулка | |
| 86032996R | 8***R | Втулка | |
| 86038178R | 8***R | Рама задняя в сборе | |
| 86070135 | 8***5 | Ограничитель поворота | |
| 86070135R | 8***R | Упор | |
| DIN 125-A 17-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 125-A 21-200 HV-ZINC PLATED | D***D | Шайба | |
| DIN 933-М10x30-8.8-flZnyc(flZnncL)-480h | D***h | Болт с шестигранной головкой | |
| М10-6gХ30.88.35.019 | М***9 | Болт | |
| С.20.01.019~1 | С***1 | Шайба | |
| 1 | 8***6 | Рама - передняя, сварная конструкция | |
| 1 | 8***1 | Рама - передняя, сварная конструкция | |
| 2 | 8***7 | Рама- разворот, сварная конструкция | |
| 2 | 8***4 | Рама- разворот, сварная конструкция | |
| 2 | 8***R | Блок качания | |
| 3 | 8***4 | Звено - рулевая тяга | |
| 3 | 8***1 | Звено - рулевая тяга | |
| 4 | 8***9 | Рама- задняя, сварная конструкция | |
| 4 | 8***5 | Рама- задняя, сварная конструкция | |
| 5 | 9***6 | Втулка | |
| 6 | 9***7 | Шайба оси | |
| 7 | 9***5 | Шайба | |
| 7 | 9***R | Шайба | |
| 8 | 8***3 | Палец замка шарнирного соединения | |
| 8 | V***6 | Штырь - сочленение | |
| 9 | 9***8 | Штырь - буксировочное звено, переднее, рамы в сборе | |
| 10 | 9***9 | Прокладка - штырь передней тяги | |
| 11 | 8***7 | Уплотнитель тяги передней | |
| 12 | 9***0 | Прокладка - сталь, штырь цилиндра рулевого управления | |
| 13 | 9***5 | Палец | |
| 14 | 0***2 | Уплотнение - пористое, толщина | |
| 15 | 8***2 | Пластина - сталь, стопор - подшипник осцилляции | |
| 15 | 8***R | Пластина | |
| 15 | 8***R | Пластина | |
| 15 | 9***9 | Пластина - стопор, блок осцилляции в сборе | |
| 16 | 7***1 | Уплотнение | |
| 17 | 2***1 | Болт шестигранный flg usr | |
| 18 | 9***5 | Шайба - плоская, стальная, закаленная, толщина | |
| 19 | 9***2 | Гайка | |
| 20 | 9***5 | Ось качания | |
| 21 | 9***6 | Кольцо дистанционное качающегося пальца | |
| 22 | 9***2 | Подшипник sphr | |
| 23 | 9***0 | Штырь - шарнир, цилиндр рулевого управления, задняя рама | |
| 24 | 9***8 | Втулка пальца | |
| 25 | 9***9 | Штырь - буксировочное звено, заднее, рамы в сборе | |
| 26 | 7***7 | Сальник тяговой серьги нижний | |
| 27 | 1***3 | Болт шестигранный | |
| 28 | 9***9 | Уплотнение - пена из тройного этилен-пропиленового каучука, внут. | |
| 29 | 9***0 | Шланг - гидравлика в сборе | |
| 30 | 9***1 | Шланг в сборе | |
| 31 | 9***8 | Шланг - гидравлика в сборе | |
| 32 | 8***5 | Пресс-масленка | |
| 33 | 1***8 | Уголок | |
| 34 | 1***Р | Масленка | |
| 34 | 8***0 | Пресс-масленка | |
| 35 | 8***3 | Шайба - плоская стальная пл. | |
| 36 | 9***8 | Пластина - сталь, стопор распорки | |
| 37 | 0***0 | Ограничитель хода, соединяемый шарниром | |
| 37 | 8***1 | Не переведено | |
| 38 | 0***5 | Болт с квадратной головкой | |
| 39 | 0***0 | Шестигранная гайка, фланцевая | |
| 40 | 2***Р | Масленка | |
| 40 | 8***9 | Масленка | |
| 41 | 8***9 | Сферическая заглушка опоры | |
| 42 | 9***0 | Стальной блок колебаний, шарнирно-поворотное устройство | |
| 43 | 9***2 | Подрамник - задний шарнир, сварная конструкция - передняя рама | |
| 44 | 9***5 | Комплект - шарнироное соединение штырь/ уплотнения и крепеж |
