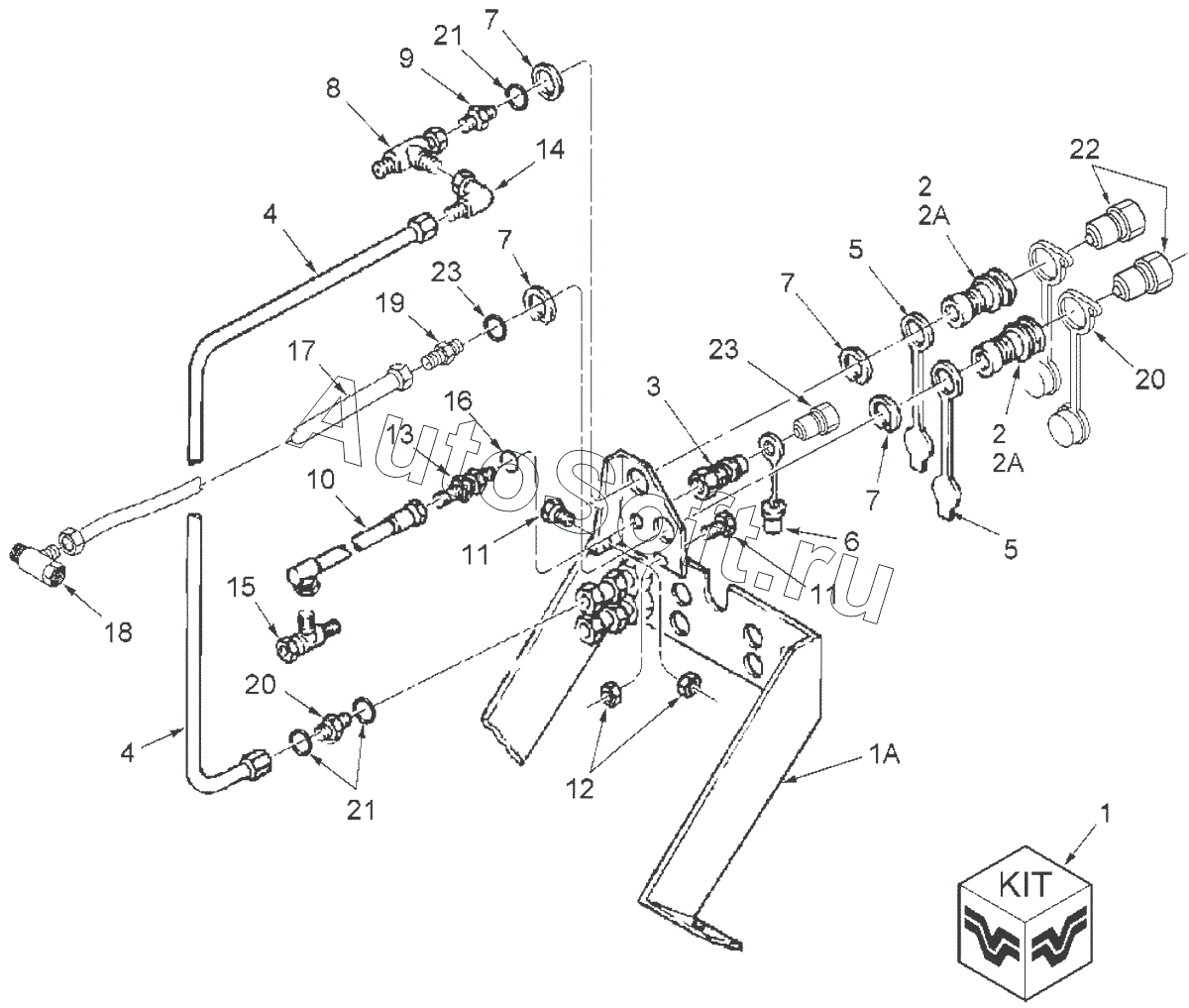

Каталог запасных частей к технике: РСМ 2375 (2020). Комплект привода гидромотора сеялки (2375.10.013)
1
1
1
1A
1A
2
2
2A
2A
3
4
4
5
5
6
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Комплект | |
| 1 | 8***9 | Комплект | |
| 1 | 8***7 | Комплект - управление потоком, воздушный фильтр | |
| 10 | 8***1 | Шланг - гидравлика в сборе | |
| 11 | 0***4 | Винт - колпачковый, шестигранная головка | |
| 12 | 8***8 | Гайка шестигранная | |
| 12 | 8***6 | Гайка шестигранная с фланцем | |
| 13 | 0***7 | Муфта - тяга, гидравлика | |
| 14 | 0***7 | Уголок | |
| 15 | 8***0 | Тройник - с боковым отводом, гидравлический фиттинг | |
| 16 | 1***5 | Кольцо каучук | |
| 17 | 0***3 | Шланг - гидравлика в сборе | |
| 18 | 0***6 | Тройник - разъем | |
| 19 | 8***6 | Разъем - фитинг трубы | |
| 1A | 8***0 | Кронштейн - крепление муфты, комплект вспомогательного привода | |
| 1A | 8***8 | Кронштейн - крепление муфты, комплект вспомогательного привода | |
| 2 | 8***7 | Муфта разрывная | |
| 20 | 0***7 | Полиуретановый колпачок для защиты от пыли, гидравлическая муфта | |
| 21 | 1***6 | Кольцо | |
| 22 | 9***8 | Соединитель - гидравлический, штекер | |
| 23 | 7***1 | Соединитель, охватываемая деталь | |
| 2A | 8***1 | Комплект - ремонтный, гидравлическая муфта, серия | |
| 3 | 8***5 | Соединитель - гидравлика | |
| 4 | 8***7 | Патрубок в сборе - от обратного клапана к сцепке | |
| 5 | 8***3 | Заглушка специальная | |
| 6 | 8***4 | Установочное кольцо - резиновая, крышка гидросцепки | |
| 8 | 8***1 | Тройник - гидроразъем | |
| 9 | 8***2 | Адаптер - гидравлический фитинг, прямой редуктор |
