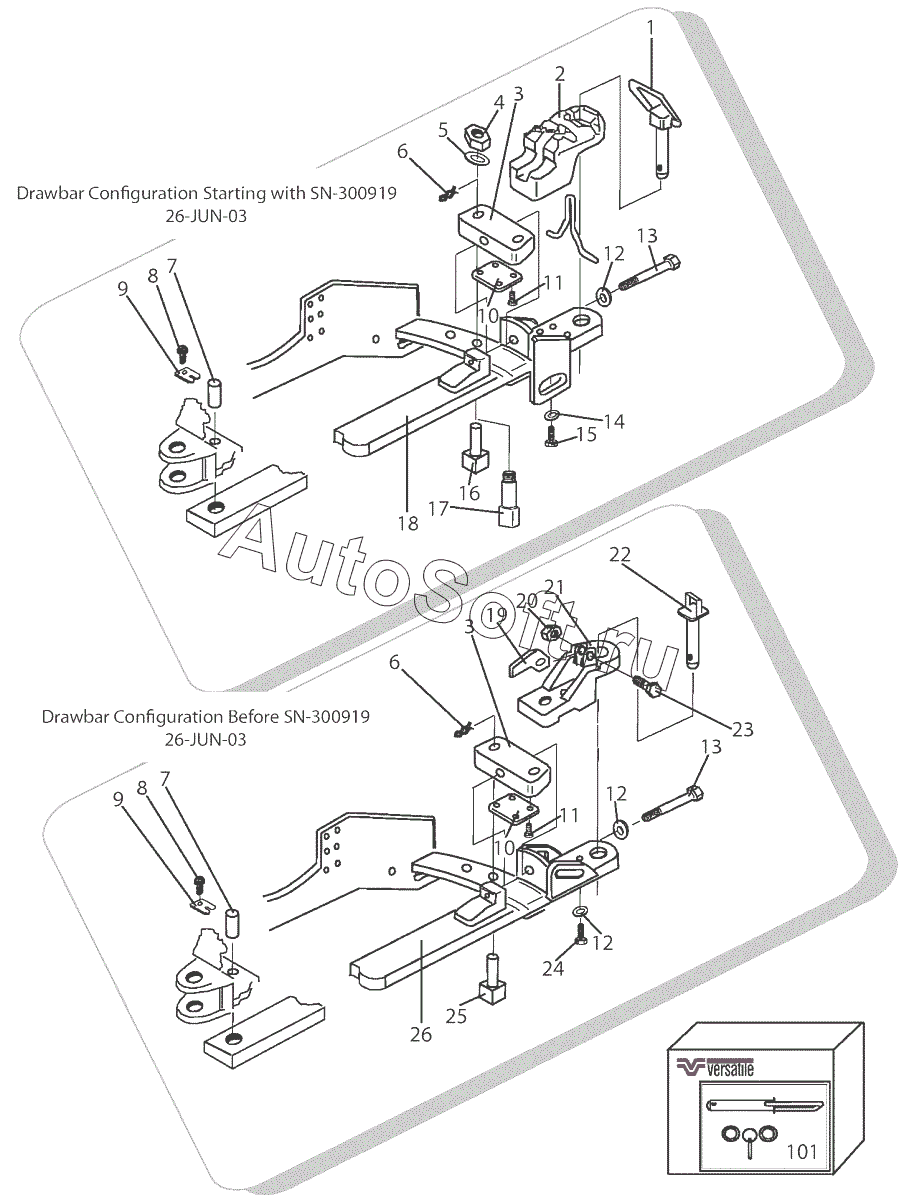

Каталог запасных частей к технике: РСМ 2375 (2020). Прицепное устройство в сборе (2375.10.020)
1
2
3
3
3
3
3
3
3
3
3
4
5
6
6
7
7
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
13
13
13
13
13
13
14
15
16
17
18
18
19
19
19
20
21
21
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Палец запорный | |
| 10 | 8***4 | Прокладка сцепного устройства | |
| 10 | 8***R | Прокладка сцепного устройства | |
| 101a | 8***4 | Комплект | |
| 101b | 8***0 | Комплект | |
| 101c | 8***9 | Комплект | |
| 101d | 8***2 | Штырь - со стопор | |
| 11 | 0***0 | Винт- крепежный плоская головка | |
| 12 | 8***3 | Шайба - плоская, стальная | |
| 13 | 2***3 | Болт | |
| 13 | 8***0 | Шестигранный болт | |
| 13 | 8***2 | Болт шестигранный | |
| 14 | 0***1 | Шайба - плоская стальная | |
| 15 | 9***2 | Колпачковый винт- шестигранник | |
| 16 | 8***5 | Штырь - стопор тяги, квадратная головка | |
| 17 | 8***3 | Штырь - стопор тяги, квадратная головка | |
| 18 | 8***9 | Сцепное устройство - сварная деталь в сборе | |
| 18 | 8***R | Брус тяговый | |
| 19 | 8***3 | Защелка - штырь, синий | |
| 19 | 8***7 | Защелка - штырь, синий | |
| 19 | 8***2 | Защелка - штырь | |
| 2 | 8***6 | Фиксатор cat | |
| 20 | 0***5 | Контргайка - нейлон | |
| 21 | 8***5 | Клешня - сцепное устройство | |
| 21 | 8***0 | Клешня - сцепное устройство | |
| 22 | 8***1 | Штырь-стопор | |
| 22 | 8***6 | Штырь - стопор | |
| 23 | 1***9 | Колпачковый винт- шестигранник | |
| 24 | 8***6 | Колпачковый винтшестигранник | |
| 25 | 8***6 | Штырь - стопор тяги | |
| 26 | 8***4 | Сцепное устройство - сварная деталь в сборе | |
| 26 | 8***9 | Сцепное устройство - сварная деталь в сборе | |
| 3 | 8***5 | Стопор - блок накладки тяги | |
| 3 | 8***2 | Фиксатор тягового бруса | |
| 3 | 8***R | Пластина | |
| 4 | 8***9 | Гайка шестригранная | |
| 5 | 0***0 | Шайба - плоская стальная | |
| 6 | 1***9 | Штырь | |
| 7 | 7***3 | Палец сцепного устройства | |
| 8 | 2***9 | Болт шестигранный | |
| 9 | 0***4 | Стопор - штырь | |
| 9 | 8***7 | Стопор - штырь | |
| 9 | 8***R | Кронштейн |
