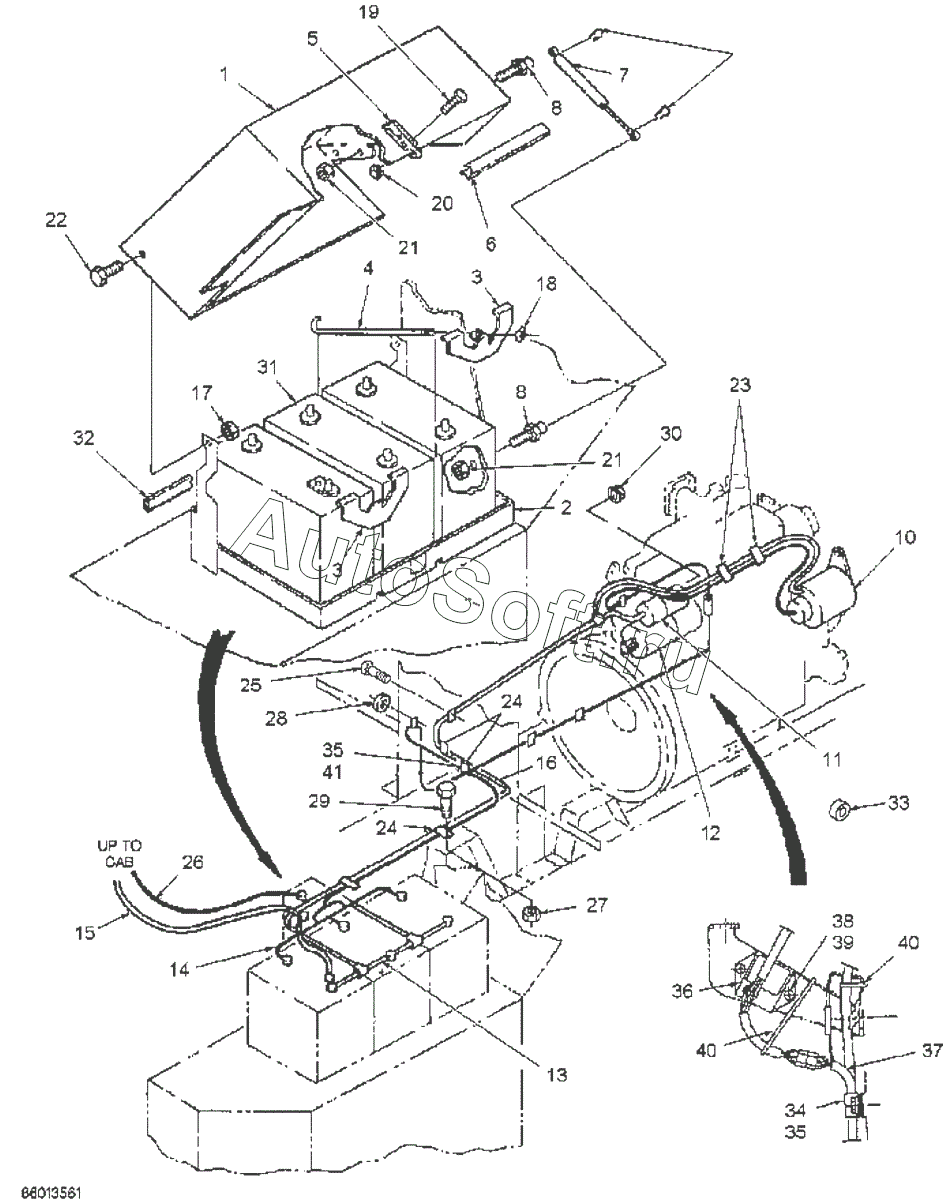

Каталог запасных частей к технике: РСМ 2375 (2020). Электрооборудование системы пуска и зарядки (2375.03.003)
31
20
21
21
22
23
24
24
25
26
27
29
30
31
31
31
19
31
31
32
32
33
34
35
35
36
37
38
39
40
40
41
8
8
9704213R
31S-1000 (ATLAS 6CT-190) 2015A112
DIN 315-М6-St zinc plated
1
1
2
3
4
4
5
6
6
7
54-2-157
10
10
10
11
12
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31S-1000 (ATLAS 6CT-190) 2015A112 | 3***2 | Аккумулятор hankook | |
| 54-2-157 | 5***7 | Гайка специальная | |
| 9704213R | 9***R | Кронштейн | |
| DIN 315-М6-St zinc plated | D***d | Гайка - барашек | |
| 1 | 9***3 | Крышка отсека аккумуляторных батарей | |
| 1 | 9***R | Крышка акб | |
| 2 | 9***2 | Поддон аккумуляторных батарей | |
| 3 | 0***3 | Зажим - основание аккумулятора к ящику, гнутая сталь | |
| 4 | 9***4 | Болт зажима аккумуляторн батареи | |
| 4 | 9***R | Шпилька крепления акб | |
| 5 | 9***7 | Защелка | |
| 6 | 9***9 | Уплотнитель | |
| 6 | 9***R | Облицовка | |
| 7 | 9***6 | Пружина дверная пневматическая | |
| 8 | 9***7 | Шпилька со сферической головкой | |
| 10 | 0***V | Генератор | |
| 10 | 8***1 | Генератор | |
| 10 | 9***8 | Генератор переменного тока | |
| 11 | 0***3 | Защитная крышка - терминал, стартер в сборе | |
| 12 | 8***5 | Мотор стартера | |
| 12 | 9***5 | Стартер | |
| 13 | 9***7 | Кабель батареи соедин-ый красный | |
| 14 | 8***8 | Кабель аккумулятора черный | |
| 15 | 0***9 | Кабель - стойка батареи | |
| 16 | 8***7 | Кабель электрический в сборе, батарея/стартер/генератор переменного тока | |
| 17 | 4***1 | Гайка | |
| 17 | 4***5 | Гайка | |
| 18 | 0***4 | Гайка с ушком | |
| 19 | 8***8 | Колпачковый винт- фланцевый шестигранник | |
| 20 | 0***6 | Шестигранная гайка, фланцевая | |
| 21 | 8***8 | Гайка шестигранная | |
| 22 | 9***2 | Болт шестигранный | |
| 23 | 8***8 | Клипса двойная с покрытием | |
| 24 | 8***7 | Хомут | |
| 25 | 0***7 | Колпачковый винт- фланцевый шестигранник | |
| 26 | 9***0 | Кабель - электрическая шпилька | |
| 27 | 9***8 | Гайка шестигр. | |
| 29 | 8***5 | Болт | |
| 30 | 8***8 | Стопорная гайка | |
| 31 | 1***F | Батарея аккумуляторная | |
| 31 | 8***7 | Аккумулятор, группа | |
| 31 | 8***8 | Батарея аккумуляторная | |
| 31 | D***T | Аккумулятор | |
| 31 | E***1 | Батарея аккумуляторная | |
| 31 | N***T | Батарея аккумуляторная | |
| 32 | 8***9 | Уплотнитель | |
| 32 | 8***R | Облицовка | |
| 33 | 8***7 | Прокладка - стальная | |
| 34 | 8***6 | Колпачковый винт- фланцевый шестигранник | |
| 35 | 0***0 | Клипса с покрытием | |
| 36 | 8***1 | Модуль - соленоид, система зажигания | |
| 37 | 8***2 | Проводка в сборе - топливный соленоид | |
| 38 | 8***2 | Винт | |
| 39 | 3***5 | Гайка - шестигранник, фланцевая | |
| 40 | 0***7 | Скоба - затяжная, нейлон | |
| 41 | 8***2 | Клипса с покрытием |
