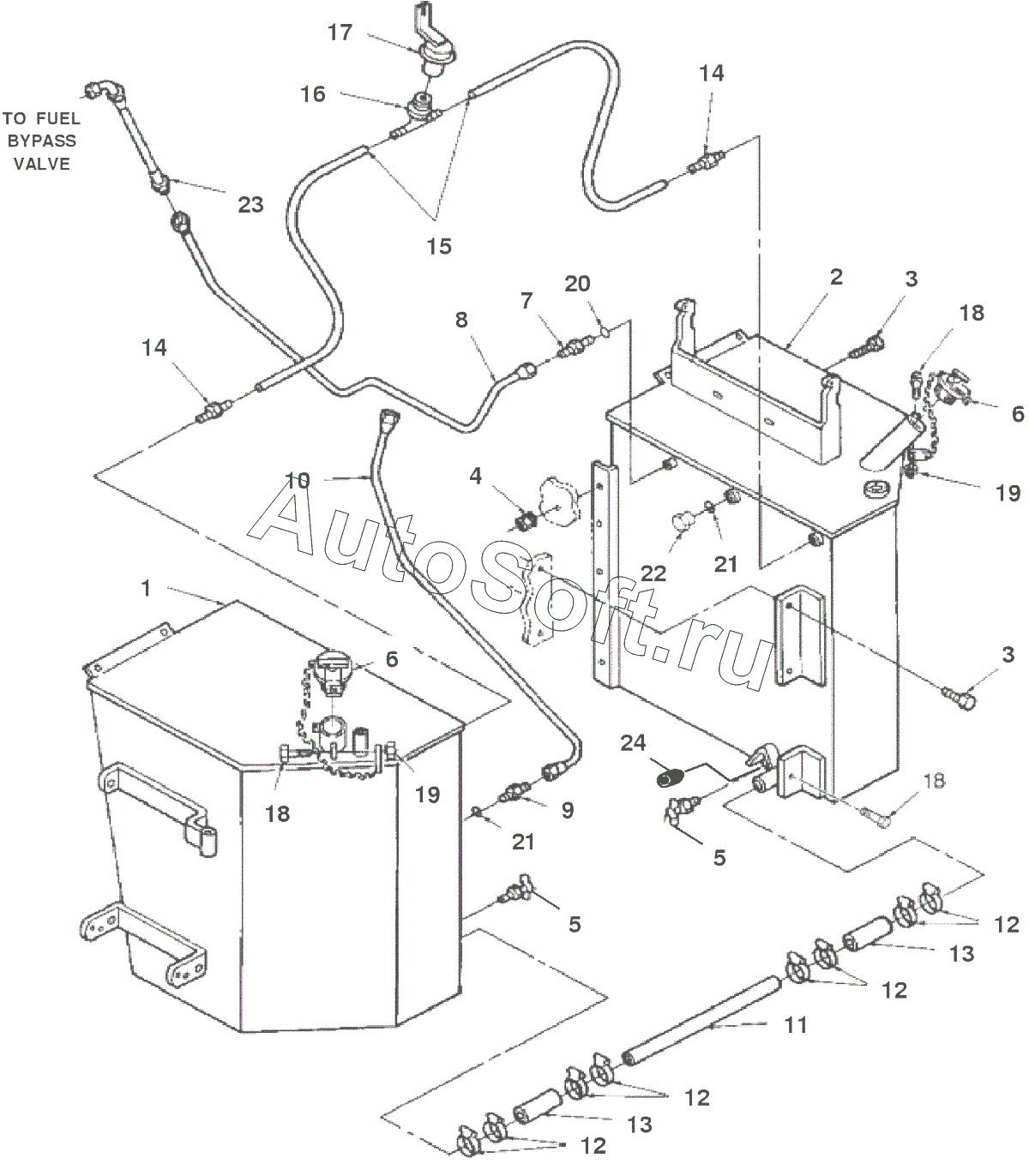

Каталог запасных частей к технике: РСМ 2375 (2020). Топливные баки, магистрали и сопутствующие изделия (2375.01.005)
15
10
10
11
11
11
12
12
12
12
13
13
13
13
15
9
16
17
18
18
18
19
19
20
21
21
22
23
24
2
2375.10.01.090
1
1
1
1
2
2
2
2
2375.11.02.010
2
3
3
4
5
5
6
6
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2375.10.01.090 | 2***0 | Рукав гидравлический | |
| 2375.11.02.010 | 2***0 | Бак топливный левый | |
| 1 | 8***4 | Бак - топливный, левый в сборе, синий | |
| 1 | 8***5 | Бак - топливный, левый в сборе, bvi красный | |
| 1 | 8***7 | Топливный бак | |
| 1 | 8***R | Бак топливный левый | |
| 2 | 8***3 | Бак - топливный, правый в сборе, синий | |
| 2 | 8***4 | Бак - топливный, правый в сборе, bvi красный | |
| 2 | 8***8 | Бак топливный сварной, правый, со сливом | |
| 2 | 8***0 | Бак топливный правый | |
| 2 | 8***4 | Бак топливный правый | |
| 2 | 8***R | Бак топливный правый | |
| 3 | 0***2 | Колпачковый винт- фланцевый шестигранник | |
| 4 | 8***8 | Шестигранная гайка, фланцевая | |
| 5 | 9***6 | Сливной кран | |
| 6 | 8***9 | Крышка заливной горловины топливного бака | |
| 7 | 0***8 | Разъем - гидравлика | |
| 8 | 2***R | Трубка топливная штауфф | |
| 8 | 8***3 | Патрубок - обратная топливная внеш. | |
| 9 | 0***1 | Разъем - фиттинг шланга | |
| 10 | 2***R | Трубка топливная штауфф | |
| 10 | 9***5 | Патрубок - всасывающая топливная | |
| 11 | 8***5 | Патрубок - поперечная балка, фиолетовый синеватый цвет | |
| 11 | 8***6 | Труба соединительная красная | |
| 11 | 8***R | Труба | |
| 12 | 1***8 | Хомут шланга | |
| 13 | 2***1 | Рукав | |
| 13 | 9***8 | Рукав | |
| 15 | 8***3 | Топливопровод | |
| 15 | 8***R | Рукав | |
| 16 | 9***5 | Тройник - разъем шланга | |
| 17 | 9***8 | Сапун | |
| 18 | 9***5 | Колпачковый винт- фланцевый шестигранник | |
| 19 | 8***5 | Не переведено | |
| 20 | 1***5 | Кольцо каучук | |
| 21 | 1***9 | Кольцо нитрил | |
| 22 | 2***9 | Заглушка - шестигранник | |
| 23 | 8***8 | Рукав | |
| 24 | 0***2 | Заглушка - труба, шестигранник |
