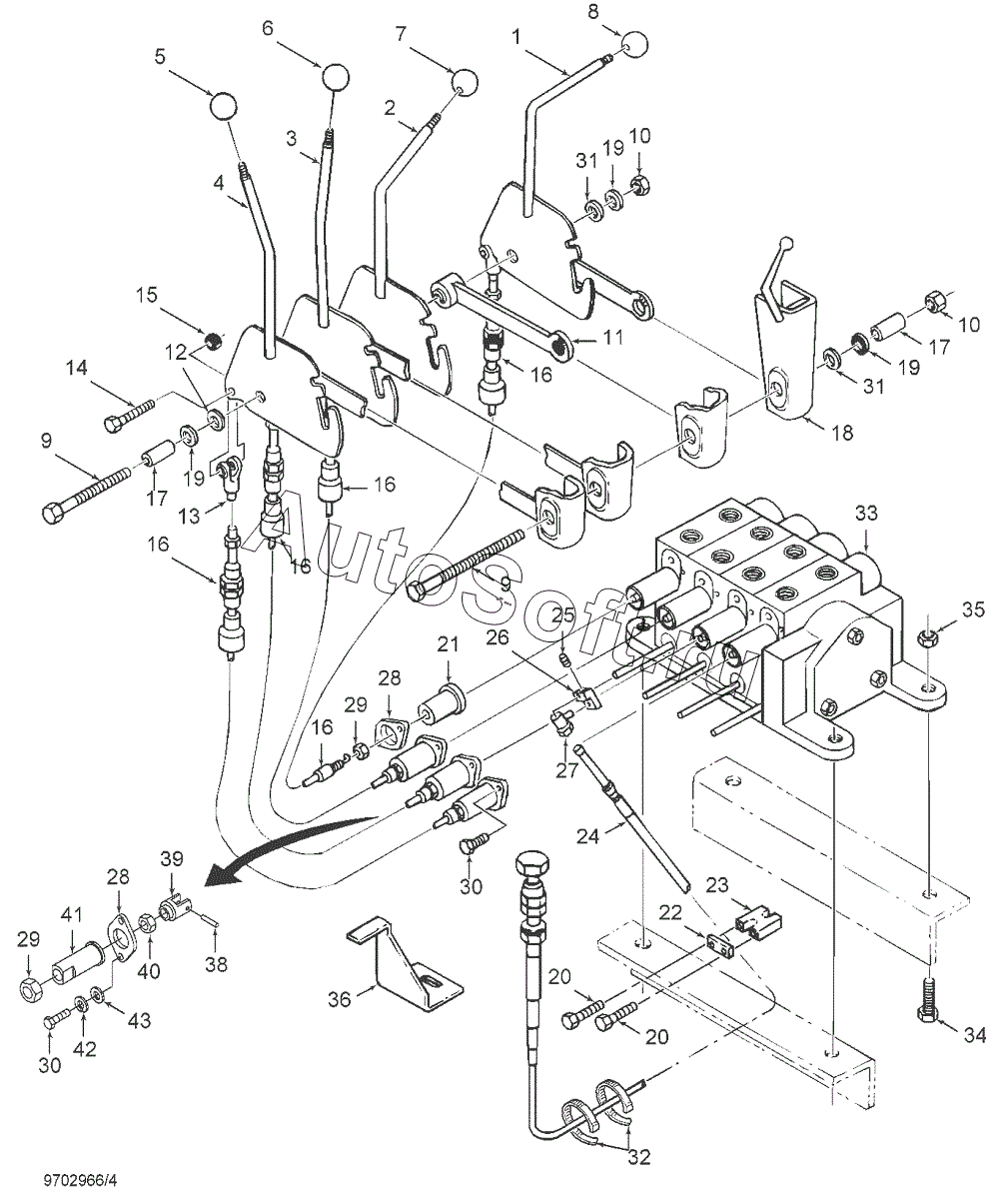

Каталог запасных частей к технике: РСМ 2375 (2020). Управление гидрооборудованием (2375.05.009)
32
21
22
22
23
24
25
26
28
28
29
29
30
30
31
31
20
20
33
33
34
35
36
38
39
40
41
42
43
9
9
1
2
2
3
3
4
4
5
6
7
8
1
10
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Рычаг | |
| 1 | 8***R | Рычаг в сборе | |
| 2 | 8***3 | Рычаг | |
| 2 | 8***R | Рычаг в сборе | |
| 3 | 8***4 | Рычаг | |
| 3 | 8***R | Рычаг в сборе | |
| 4 | 8***5 | Рычаг | |
| 4 | 8***R | Рычаг в сборе | |
| 5 | 9***5 | Ручка - пластик | |
| 6 | 8***3 | Ручка - пластик | |
| 7 | 9***6 | Ручка - пластик | |
| 8 | 9***7 | Ручка - пластик | |
| 9 | 2***5 | Шестигранная головка колпачковый винт | |
| 10 | 0***3 | Гайка - стопорная, шестигранник нейлон | |
| 11 | 9***9 | Распорный вкладыш | |
| 12 | 8***5 | Шайба - сталь, плоская, толщина | |
| 13 | 9***7 | Наконечник троса | |
| 14 | 8***1 | Колпачковый винт- шестигранник | |
| 15 | 8***2 | Гайка | |
| 16 | 8***0 | Трос клапана рабочего оборудования | |
| 16 | 8***9 | Кабель - исполнительный клапан | |
| 17 | 8***0 | Втулка - бронза | |
| 18 | 9***1 | Рычаг блокировки гидравлики | |
| 19 | 0***6 | Шайба - плоская, стальная | |
| 20 | 8***7 | Болт шестигранный | |
| 21 | 8***9 | Рукав - алюминий, крепление кабеля управления | |
| 22 | 1***6 | Пластина стальная | |
| 22 | 1***R | Пластина | |
| 23 | 0***7 | Изолятор - крепление троса управления | |
| 24 | 8***0 | Кабель в сборе - кнопка сброса, управление потоком | |
| 25 | 8***6 | Комплект - винты, шестигранник | |
| 26 | 8***3 | Шарнир привода клапанов | |
| 28 | 9***2 | Фланец - алюминиевый, тросик сцепления в сборе | |
| 29 | 8***3 | Гайка стопорная | |
| 30 | 8***2 | Колпачковый винт- round socket-head | |
| 31 | 9***9 | Шайба - пружинная, стопорная | |
| 32 | 2***7 | Крепление - кабель, нейлон | |
| 33 | 2***0 | Управление потоком | |
| 33 | 8***6 | Клапан - в сборе, исполнительный | |
| 34 | 9***3 | Болт шестигранный | |
| 35 | 8***0 | Гайка | |
| 36 | 8***3 | Кронштейн - стопор | |
| 38 | 8***3 | Пружинный штифт | |
| 39 | 8***4 | Клешня - разъем, кабель управления гидравликой | |
| 40 | 8***8 | Стопорная гайка | |
| 41 | 8***9 | Рукав - алюминий, крепление кабеля управления | |
| 42 | 0***2 | Шайба - стопорная | |
| 43 | 0***1 | Шайба - плоская стальная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
