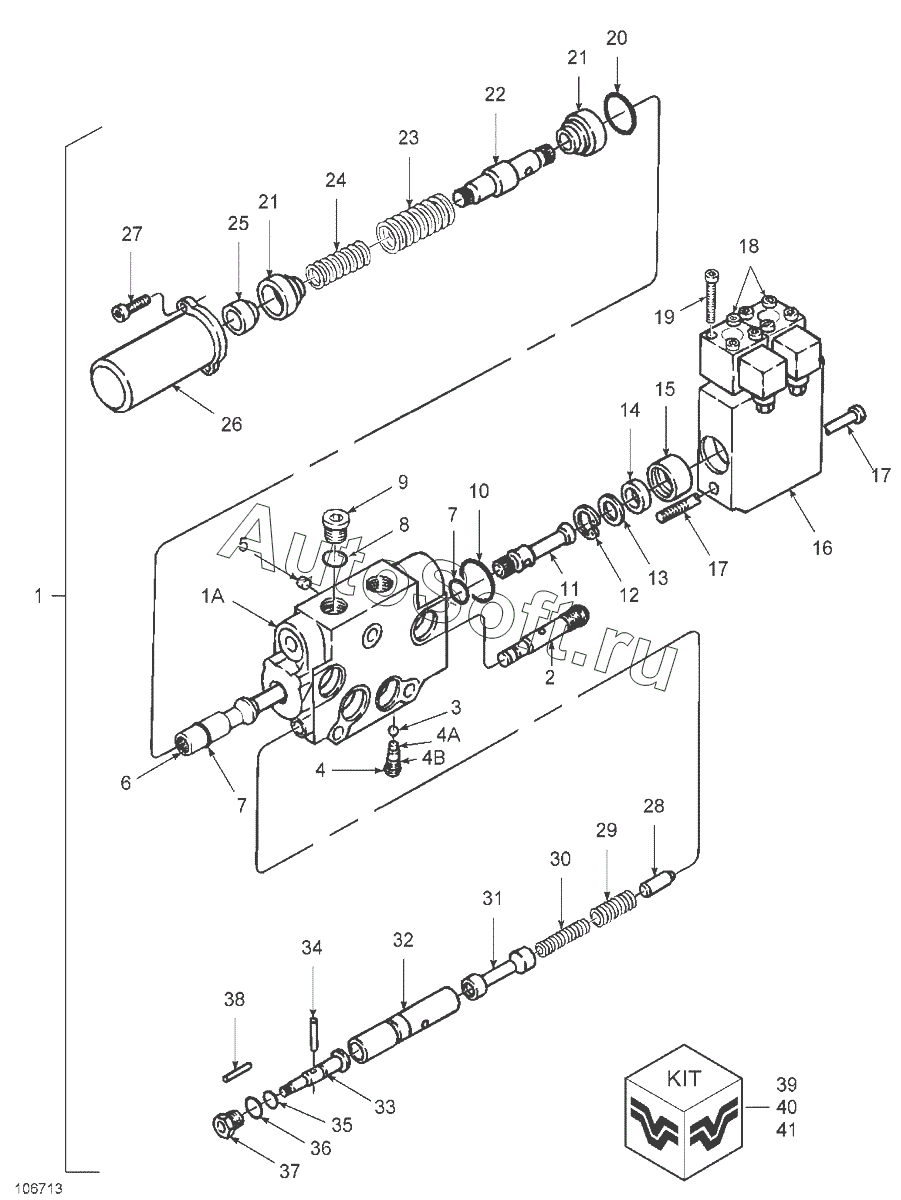

Каталог запасных частей к технике: РСМ 2375 (2020). Секция гидрораспределителя электроуправляемая (2375.05.013)
1
1A
2
3
4
4A
4B
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Шарнирно закрепленный кузов, гидрораспределитель в сборе | |
| 10 | 0***9 | Кольцо | |
| 11 | 8***1 | Муфта | |
| 12 | 4***4 | Кольцо, защелка, внутр. | |
| 13 | 0***7 | Шайба | |
| 14 | V***4 | Шайба | |
| 15 | V***0 | Поршень | |
| 16 | 0***6 | Корпус - соленоид, клапан рабочего оборудования | |
| 17 | 8***3 | Винт, колпачковый | |
| 18 | 8***3 | Клапан - электрический, соленоид, гидравлический в сборе | |
| 19 | 9***3 | Винт | |
| 1A | N***S | Отдельно не продается | |
| 2 | 9***2 | Корпус, первичный золотник | |
| 20 | 0***0 | Кольцо нитрил | |
| 21 | 8***1 | Стопор, центровочная пружина | |
| 22 | V***5 | Муфта | |
| 23 | V***7 | Пружина | |
| 24 | V***8 | Пружина | |
| 25 | V***9 | Стопор | |
| 26 | V***0 | Корпус | |
| 27 | 8***0 | Винт, колпачковый | |
| 28 | 8***4 | Штырь - направляющая, труба управления потоком, кузов в сборе | |
| 29 | 0***2 | Пружина - управление внешним потоком, блокировка кузова в сборе | |
| 3 | 0***8 | Шариковая опора, манипулятор промежуточной втулки в сборе, гидрораспределитель | |
| 30 | 0***2 | Пружина - управление внешним потоком, блокировка кузова в сборе | |
| 31 | 0***4 | Катушка | |
| 32 | 8***9 | Патрубок - контроль потока | |
| 33 | N***S | Отдельно не продается | |
| 34 | V***3 | Пружинный штифт стопорный, регулирование потока - гидроклапан | |
| 35 | 8***5 | Кольцо каучук | |
| 35a | 0***6 | Кольцо - опорное, контроль потока в сборе, корпус гидроклапана | |
| 36 | 1***9 | Кольцо нитрил | |
| 37 | 8***1 | Заглушка - управление потоком, гидроклапан в сборе | |
| 38 | 0***5 | Пружинный штифт | |
| 39 | 0***8 | Комплект - уплотнение, корпус соленоида, гидроклапан в сборе | |
| 4 | 8***3 | Гнездо - челночная пробка, блокировка кузова в сборе | |
| 40 | 0***5 | Комплект - уплотнение, позиционирование, корпус клапана | |
| 41 | 0***4 | Комплект - уплотнение,управление потоком | |
| 4A | 9***9 | Кольцо - пробка челнока сиденья, корпус клапана в сборе | |
| 4B | 8***8 | Кольцо - резина | |
| 5 | N***S | Отдельно не продается | |
| 6 | N***S | Отдельно не продается | |
| 7 | N***S | Отдельно не продается | |
| 8 | N***S | Отдельно не продается | |
| 9 | 8***7 | Заглушка - шестигранник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
