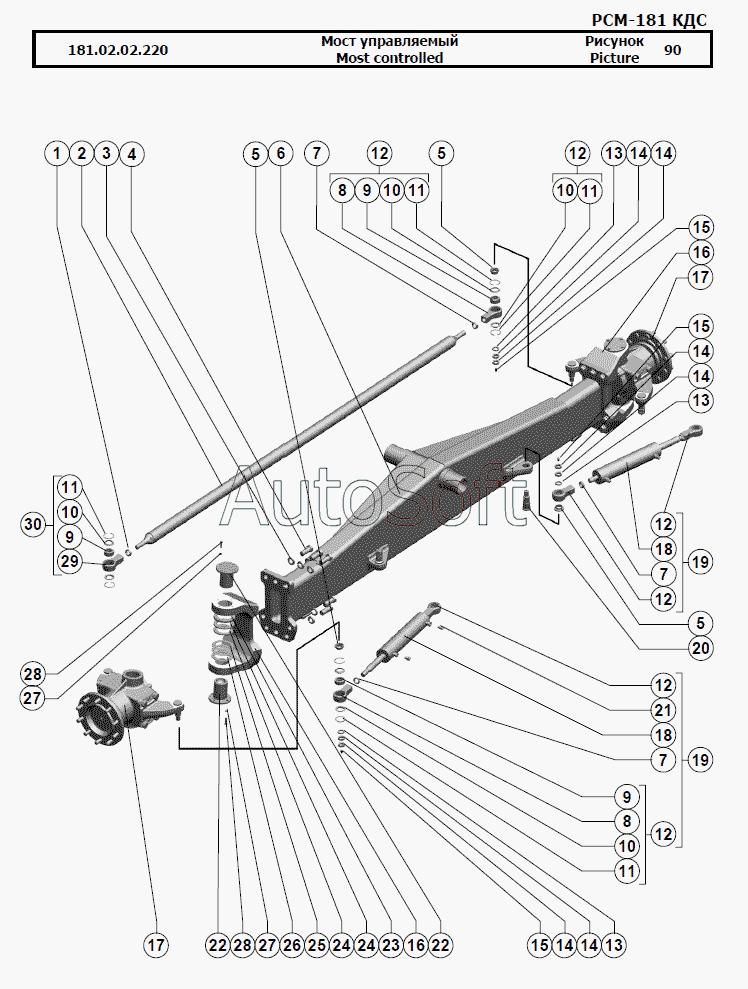

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Мост управляемый
16
16
181.02.02.220
30
29
28
28
27
27
26
25
24
24
23
22
22
21
20
19
19
18
18
17
17
1
15
15
15
14
14
14
14
14
14
13
13
13
12
12
12
12
12
12
11
11
11
11
10
10
10
10
9
9
9
8
8
7
7
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.02.02.220 | 1***0 | Мост управляемый | |
| 1 | [***] | Гайка М22х1,5LH-6H.04.35.019 ГОСТ 15522-70 | |
| 2 | 1***0 | Тяга | |
| 3 | [***] | Шайба 24Т 65Г 019 ГОСТ 6402-70 | |
| 4 | [***] | Болт М24-6gx55.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 1***5 | Втулка | |
| 6 | 1***0 | Балка моста | |
| 7 | [***] | Гайка М22х1,5-6H.04.35.019 ГОСТ 15522-70 | |
| 8 | Р***А | Корпус шарнира | |
| 9 | [***] | Подшипник ШСП30 ТУ 37.553.130-90 | |
| 10 | Р***А | Кольцо | |
| 11 | [***] | Кольцо C47 ГОСТ 13941-86 | |
| 12 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 13 | [***] | Шайба C 20х5.01.019 ГОСТ 10450-78 | |
| 14 | [***] | Гайка М20х1,5-6H.04.35.019 ГОСТ 5916-70 | |
| 15 | [***] | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 16 | 1***5 | Скоба | |
| 17 | 1***0 | Корпус | |
| 18 | [***] | Гидроцилиндр ГЦ63.275.16.000 | |
| 19 | 1***0 | Гидроцилиндр | |
| 20 | 1***6 | Ось | |
| 21 | [***] | Штуцер ввертной GE08LMEDOMDCF | |
| 22 | 1***3 | Шкворень | |
| 23 | 1***9 | Колпак подшипников | |
| 24 | 1***1 | Подшипник | |
| 25 | 1***5 | Шайба | |
| 26 | 1***4 | Шайба | |
| 27 | [***] | Шайба 8Т 65Г 05 ГОСТ 6402-70 | |
| 28 | [***] | Болт М8-6gx30.109.40Х.019 | |
| 29 | Р***1 | Корпус шарнира | |
| 30 | Р***1 | Шарнир поперечной тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
