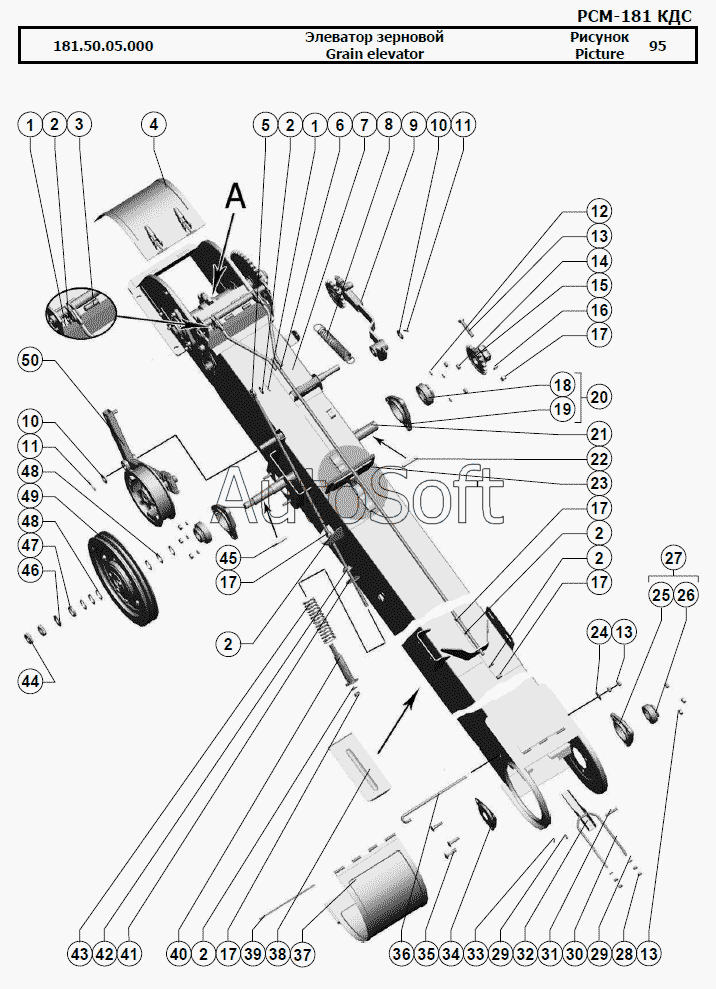

181.50.05.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.50.05.000 | 1***0 | Элеватор зерновой | |
| 1 | [***] | Шплинт 3,2x20.019 ГОСТ 397-79 | |
| 2 | [***] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 3 | [***] | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 4 | 1***0 | Крышка | |
| 5 | 1***2 | Тяга | |
| 6 | 1***0 | Тяга | |
| 7 | 1***0 | Корпус | |
| 8 | 1***1 | Пружина | |
| 9 | 1***0 | Звездочка натяжная | |
| 10 | [***] | Шайба С.20.01.019 ГОСТ 11371-78 | |
| 11 | [***] | Шплинт 5x32.019 ГОСТ 397-79 | |
| 12 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 13 | [***] | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 | |
| 14 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 15 | 1***0 | Звездочка | |
| 16 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 17 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 18 | [***] | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 19 | Н***6 | Корпус подшипника | |
| 20 | Н***0 | Опора подшипника | |
| 21 | 1***2 | Вал | |
| 22 | [***] | Шпонка 10x8x63 ГОСТ 23360-78 | |
| 23 | 0***8 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 | |
| 24 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 25 | [***] | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 26 | Н***4 | Корпус подшипника | |
| 27 | Н***0 | Опора (для комбайнов с копнителем) | |
| 28 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 29 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 30 | Р***А | Вилка | |
| 31 | [***] | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 | |
| 32 | Р***А | Рукоятка | |
| 33 | [***] | Шплинт 2x16.019 ГОСТ 397-79 | |
| 34 | 1***6 | Крышка подшипника | |
| 35 | [***] | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 36 | Р***2 | Крюк | |
| 37 | 1***0 | Крышка | |
| 38 | 4***А | Заслонка | |
| 39 | Р***4 | Ось | |
| 40 | 1***0 | Втулка | |
| 41 | 1***8 | Шайба | |
| 42 | 1***2 | Шайба сферическая | |
| 43 | 1***7 | Пружина | |
| 44 | [***] | Гайка М24х2-6H.04.35.019 ГОСТ 5916-70 | |
| 45 | [***] | Шпонка 8x7x63 ГОСТ 23360-78 | |
| 46 | [***] | Шайба С.24х3,9.01.019 ГОСТ 11371-78 | |
| 47 | 1***4 | Втулка | |
| 48 | 1***5 | Кольцо | |
| 49 | 1***0 | Муфта | |
| 50 | 1***0 | Шкив натяжной | |
| 51 | 1***0 | Звездочка | |
| 52 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 53 | Р***9 | Планка | |
| 54 | [***] | Шплинт 5x36.019 ГОСТ 397-79 | |
| 55 | 1***0 | Рычаг | |
| 56 | 1***0 | Удлинитель | |
| 57 | [***] | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 | |
| 58 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 59 | 1***0 | Ползун | |
| 60 | 1***0 | Шибер | |
| 61 | [***] | Болт М10х45.46.019 ГОСТ 7802-81 | |
| 62 | 1***0 | Рычаг | |
| 63 | [***] | Болт М10х35.46.019 ГОСТ 7802-81 | |
| 64 | [***] | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 65 | [***] | Шплинт 5x50.019 ГОСТ 397-79 | |
| 66 | 1***1 | Звездочка | |
| 67 | 1***0 | Вал | |
| 68 | [***] | Шпонка 10x8x56 ГОСТ 23360-78 | |
| 69 | [***] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 | |
| 70 | 1***4 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
