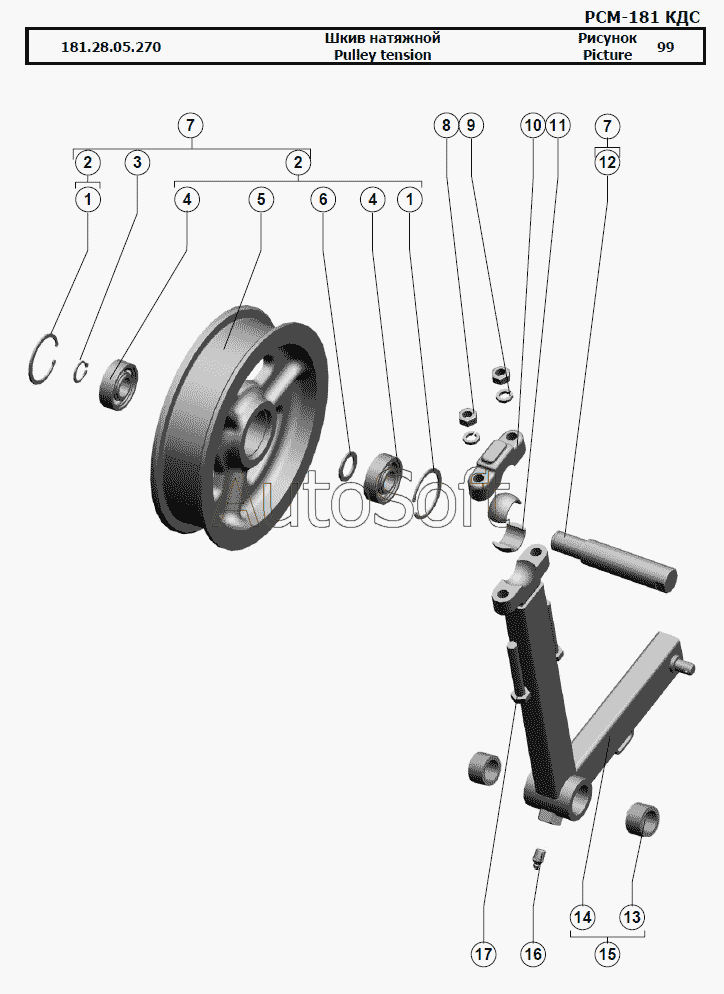

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Шкив натяжной
10
181.28.05.270
17
16
15
14
13
12
11
1
1
9
8
7
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.28.05.270 | 1***0 | Шкив натяжной | |
| 1 | [***] | Кольцо C47 ГОСТ 13943-86 | |
| 2 | 1***0 | Шкив | |
| 3 | [***] | Кольцо C20 ГОСТ 13942-86 | |
| 4 | [***] | Подшипник 180204АС17 ГОСТ 8882-75 | |
| 5 | 1***4 | Шкив | |
| 6 | H***3 | Кольцо | |
| 7 | 1***0 | Шкив | |
| 8 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 9 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 10 | Р***1 | Крышка | |
| 11 | Р***8 | Втулка | |
| 12 | 1***8 | Ось | |
| 13 | Р***7 | Втулка | |
| 14 | 1***0 | Рычаг | |
| 15 | 1***0 | Рычаг | |
| 16 | [***] | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 17 | [***] | Болт М10-6gx65.88.35.019 ГОСТ 7798-70 |
