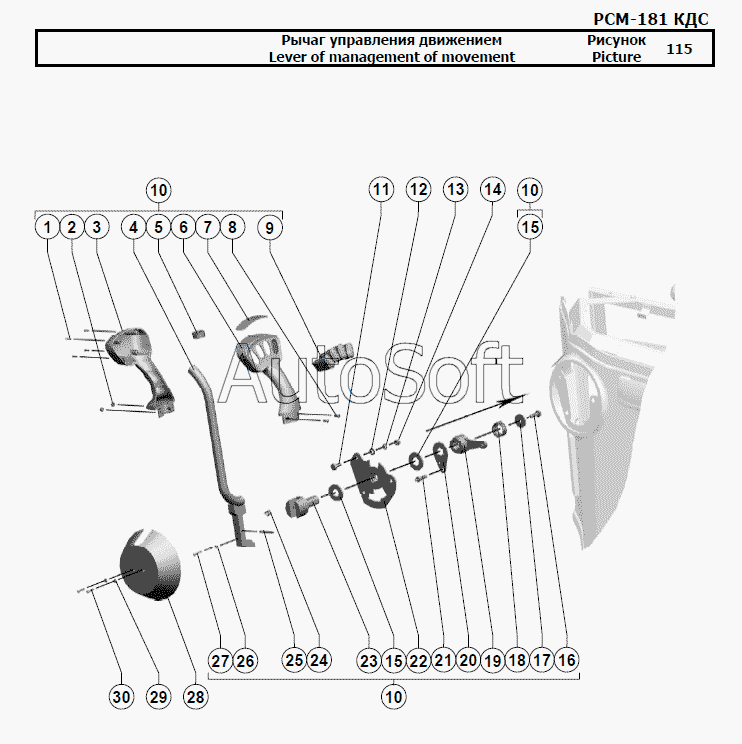

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Рычаг управления движением
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт 2-3х12.01.036 ГОСТ 10621-80 | |
| 2 | [***] | Гайка М5-6H.6.019 ГОСТ 5915-70 | |
| 3 | 1***8 | Рукоятка | |
| 4 | 1***0 | Рычаг | |
| 5 | 1***4 | Втулка | |
| 6 | 1***7 | Рукоятка | |
| 7 | М***3 | Табличка-символ | |
| 8 | [***] | Винт В.М5-6gх12.48.019 ГОСТ 17473-80 | |
| 9 | 9***5 | Переключатель | |
| 10 | М***0 | Рычаг управления движением | |
| 11 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 12 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 13 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 14 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 15 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 16 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 17 | Р***2 | Шайба | |
| 18 | Р***А | Пружина | |
| 19 | 1***5 | Рычаг | |
| 20 | 1***1 | Пластина | |
| 21 | В***4 | Выключатель контрольной лампы воздушной заслонки | |
| 22 | 1***0 | Диск | |
| 23 | Р***Б | Вал | |
| 24 | Р***Б | Пружина | |
| 25 | [***] | Штифт 5 х 40 ГОСТ 3128-70 | |
| 26 | [***] | Гайка М4-6H.6.019 ГОСТ 5915-70 | |
| 27 | [***] | Винт В.М4-6gх25-25.48.016 ГОСТ 17473-80 | |
| 28 | Р***1 | Крышка | |
| 29 | [***] | Шайба С.4.01.019 ГОСТ 11371-78 | |
| 30 | [***] | Винт В.М4-6gх20.48.019 ГОСТ 17473-80 |
