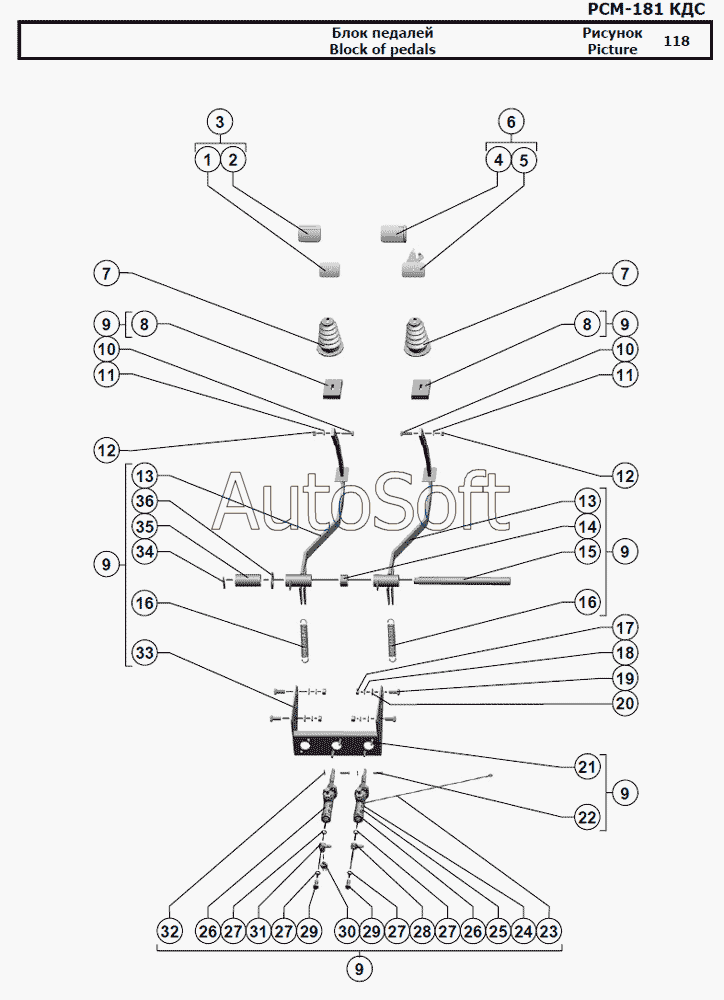

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Блок педалей
28
20
21
22
23
24
25
26
26
27
27
27
27
19
29
29
30
31
32
33
34
35
36
10
10
2
3
4
5
6
7
7
8
8
9
9
9
9
9
9
1
11
11
12
12
13
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Опора педали | |
| 2 | A***1 | Чехол | |
| 3 | Р***0 | Педаль левая | |
| 4 | A***2 | Чехол | |
| 5 | Р***0 | Опора педали | |
| 6 | Р***0 | Педаль тормоза правая | |
| 7 | Р***5 | Чехол | |
| 8 | 1***1 | Уплотнение | |
| 9 | 1***0 | Блок педалей | |
| 10 | [***] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 11 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 12 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 13 | 1***0 | Стойка педали | |
| 14 | Р***2 | Втулка | |
| 15 | Р***1 | Ось | |
| 16 | 5***6 | Пружина | |
| 17 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 18 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 19 | [***] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 20 | [***] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 21 | [***] | Болт М8х30.46.019 ГОСТ 7802-81 | |
| 22 | [***] | Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 23 | Р***0 | Провод массы | |
| 24 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 25 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 26 | Р***6 | Главный цилиндр | |
| 27 | 7***5 | Прокладка | |
| 28 | Р***7 | Угольник | |
| 29 | 5***3 | Болт | |
| 30 | В***6 | Выключатель света стоп гидравлический | |
| 31 | 5***6 | Угольник | |
| 32 | [***] | Шплинт 2x16.019 ГОСТ 397-79 | |
| 33 | 1***0 | Мостик | |
| 34 | [***] | Шплинт 5x36.019 ГОСТ 397-79 | |
| 35 | Р***1 | Втулка | |
| 36 | [***] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
