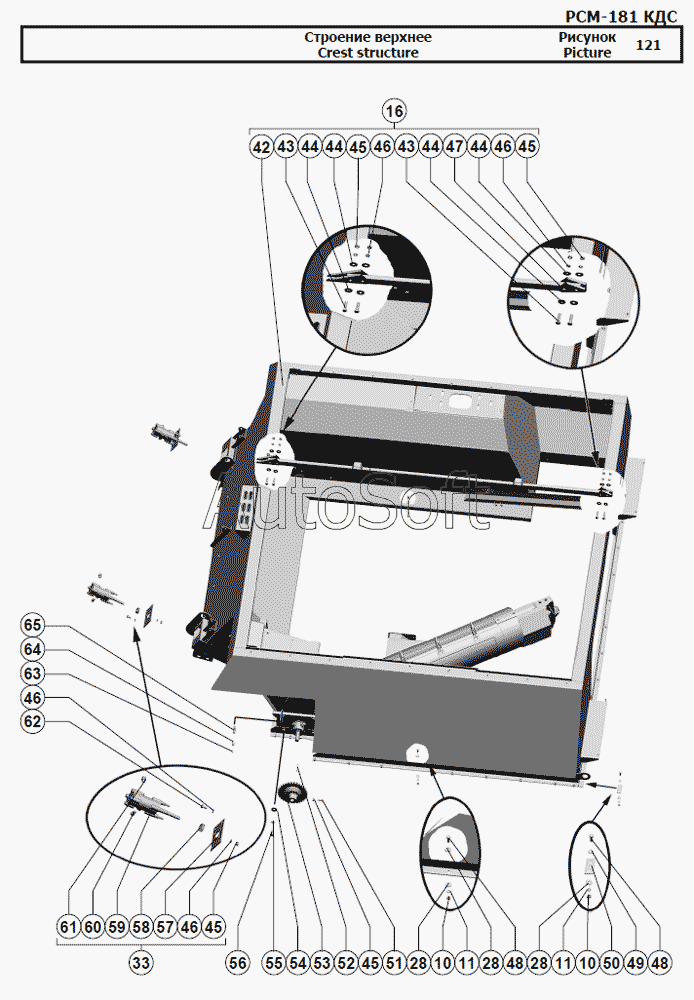

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Строение верхнее
10
10
11
11
16
16
28
28
28
33
42
43
43
44
44
44
44
45
45
45
45
46
46
46
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Стекло | |
| 2 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 3 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 4 | [***] | Фонарь заднего хода ФП 135-Г | |
| 5 | 1***2 | Втулка | |
| 6 | 1***1 | Втулка | |
| 7 | [***] | Болт М6х16.46.019 ГОСТ 7802-81 | |
| 8 | [***] | Датчик ДЗБ-01 ЦНСК.421259.001 ТУ | |
| 9 | [***] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 10 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 11 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 12 | [***] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 | |
| 13 | Р***3 | Хомут | |
| 14 | 4***9 | Крышка | |
| 15 | Р***6 | Шайба эксцентрическая | |
| 16 | 1***0 | Строение верхнее | |
| 17 | 1***0 | Шнек загрузочный | |
| 18 | [***] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | |
| 19 | Р***1 | Шайба | |
| 20 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 21 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 22 | 1***0 | Опора | |
| 23 | Ш***Е | Подшипник ТУ 4649-007-05808824-2001 | |
| 24 | [***] | Кольцо B62 ГОСТ13943-86 | |
| 25 | 1***0 | Опора | |
| 26 | 1***1 | Уплотнение | |
| 27 | 1***0 | Короб | |
| 28 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 29 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 30 | 1***2 | Профиль | |
| 31 | 1***7 | Профиль | |
| 32 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 33 | 1***0 | Вибратор | |
| 34 | 1***8 | Профиль | |
| 35 | 1***9 | Профиль | |
| 36 | 1***1 | Накладка | |
| 37 | R***0 | Гайка заклепочная | |
| 38 | 1***6 | Прокладка | |
| 39 | R***0 | Гайка заклепочная | |
| 40 | 1***7 | Лоток | |
| 41 | Р***4 | Уплотнитель | |
| 42 | 1***0 | Строение верхнее | |
| 43 | [***] | Болт М10-6gx50.88.35.019 ГОСТ 7798-70 | |
| 44 | [***] | Шайба C 10х2.01.019 ГОСТ 6958-78 | |
| 45 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 46 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 47 | 1***0 | Труба | |
| 48 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 49 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 50 | 1***1 | Пластина | |
| 51 | [***] | Винт М10х25.22Н ТУ 23.4617472.07-91 | |
| 52 | [***] | Шпонка 8x7x56 ГОСТ 23360-78 | |
| 53 | Р***0 | Звездочка z-32 t-19,05 мм | |
| 54 | [***] | Шайба C 12.01.019 ГОСТ 6958-78 | |
| 55 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 56 | [***] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 57 | Р***1 | Планка | |
| 58 | 5***2 | Уплотнитель | |
| 59 | Е***1 | Вибратор | |
| 60 | 1***0 | Штуцер ввертной | |
| 61 | G***F | Штуцер ввертной | |
| 62 | [***] | Болт М10-6gx20.88.35.019 ГОСТ 7798-70 | |
| 63 | S***4 | Фитинг для крепления | |
| 64 | 1***7 | Гайка | |
| 65 | [***] | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
