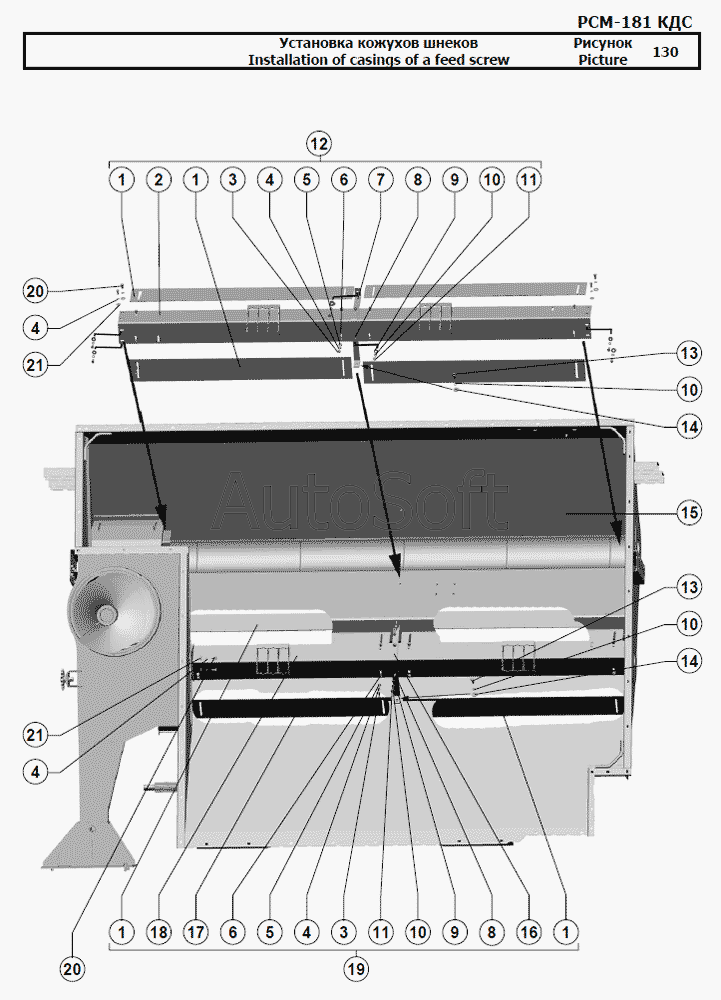

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Установка кожухов шнеков
11
11
21
21
20
20
19
18
17
16
15
14
14
13
13
12
1
1
1
1
10
10
10
10
9
9
8
8
7
6
6
5
5
4
4
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Шторка | |
| 2 | 1***0 | Кожух шнека | |
| 3 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 4 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 5 | [***] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 | |
| 6 | [***] | Болт М8х20.46.019 ГОСТ 7802-81 | |
| 7 | 1***3 | Кронштейн | |
| 8 | [***] | Болт М10х25.46.019 ГОСТ 7802-81 | |
| 9 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 10 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 11 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 12 | 1***0 | Кожух шнека | |
| 13 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 14 | [***] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 15 | 1***0 | Основание | |
| 16 | 1***7 | Кронштейн | |
| 17 | 1***1 | Шторка | |
| 18 | 1***0 | Кожух шнека | |
| 19 | 1***0 | Кожух шнека | |
| 20 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 21 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 |
