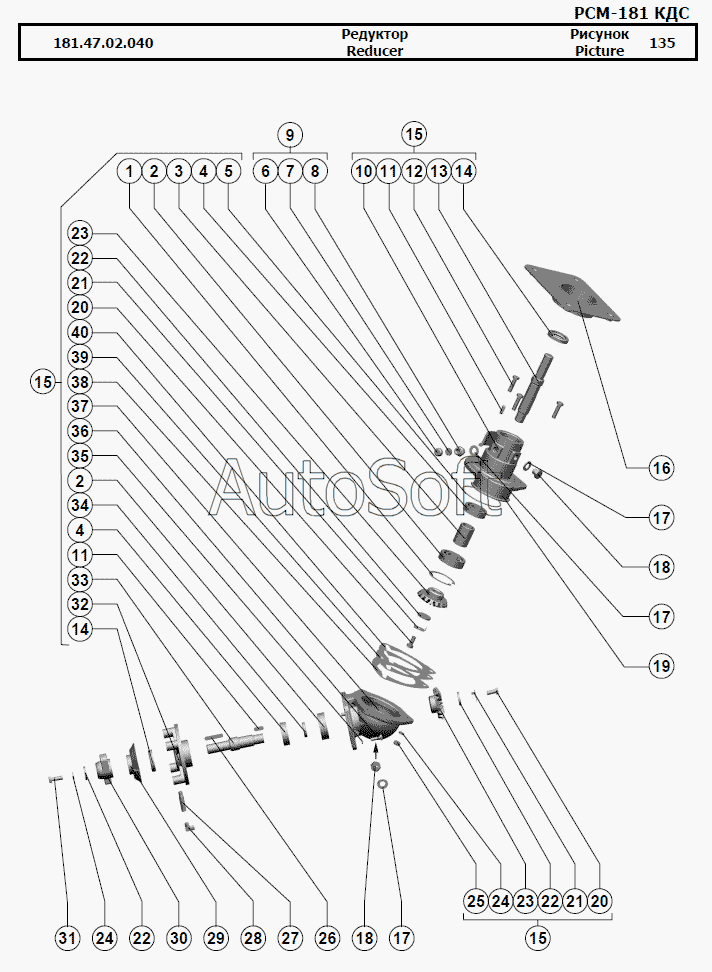

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Редуктор
32
22
22
22
23
23
24
24
25
26
27
28
29
30
31
21
21
33
34
35
36
37
38
39
40
181.47.02.040
11
11
2
2
3
4
4
5
6
7
8
9
10
1
12
13
14
14
15
15
15
16
17
17
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.47.02.040 | 1***0 | Редуктор | |
| 1 | [***] | Кольцо C72 ГОСТ 13943-86 | |
| 2 | [***] | Подшипник 306К ГОСТ 8338-75 | |
| 3 | 1***1 | Втулка | |
| 4 | [***] | Подшипник 60206 ГОСТ 7242-81 | |
| 5 | [***] | Кольцо 108-112-30-2-2 | |
| 6 | Р***1 | Колпачок | |
| 7 | Р***3 | Фильтр | |
| 8 | Р***7 | Штуцер | |
| 9 | Р***0 | Сапун | |
| 10 | 1***2 | Стакан | |
| 11 | [***] | Шпонка 8x7x25 ГОСТ 23360-78 | |
| 12 | [***] | Болт М10-6gx40.88.35.019 ГОСТ 7798-70 | |
| 13 | 1***1 | Вал | |
| 14 | [***] | Манжета I.2-35х58-1 | |
| 15 | 1***0 | Редуктор | |
| 16 | 1***0 | Опора | |
| 17 | Р***2 | Прокладка | |
| 18 | Р***А | Пробка | |
| 19 | 1***1 | Втулка | |
| 20 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 21 | Р***2 | Шайба | |
| 22 | Р***Б | Шайба | |
| 23 | 1***1 | Шестерня | |
| 24 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 25 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 26 | [***] | Шпонка 8x7x50 ГОСТ 23360-78 | |
| 27 | Р***2 | Трубка | |
| 28 | W***9 | Штуцер угловой | |
| 29 | Р***0 | Крыльчатка | |
| 30 | Р***А | Сфера | |
| 31 | [***] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 32 | Р***Б | Крышка | |
| 33 | Р***В | Вал | |
| 34 | Р***6 | Втулка | |
| 35 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 36 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 37 | 1***1 | Корпус редуктора | |
| 38 | Р***2 | Прокладка регулировочная | |
| 39 | Р***1 | Прокладка регулировочная | |
| 40 | Р***8 | Прокладка регулировочная |
