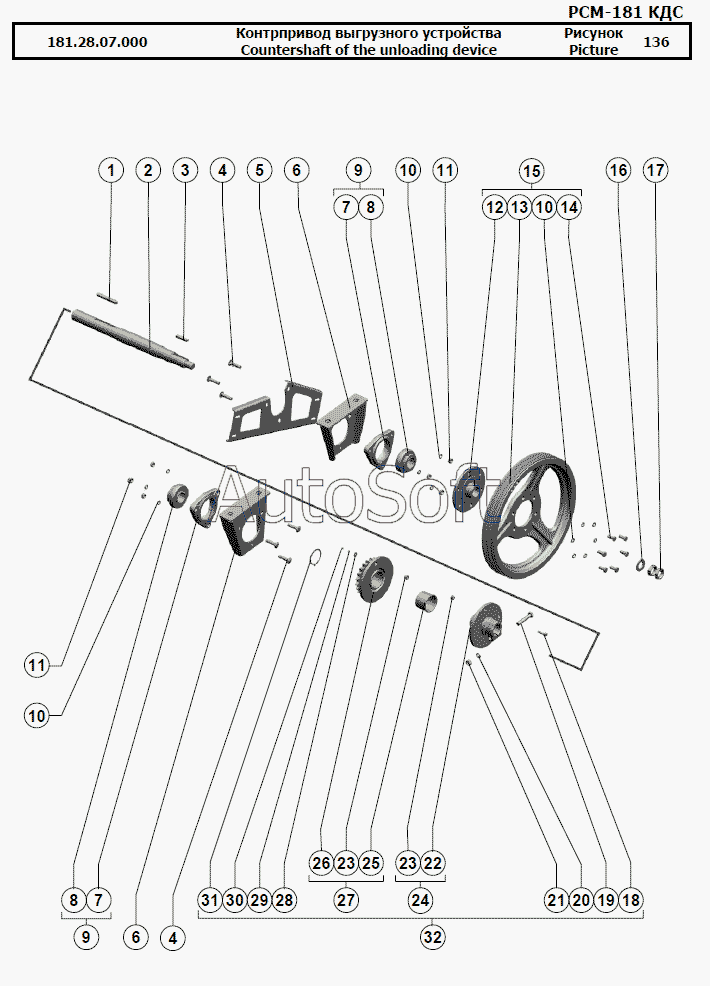

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Контрпривод выгрузного устройства
26
18
19
20
21
22
23
23
24
25
17
27
28
29
30
31
32
181.28.07.000
1
16
15
14
13
12
11
11
10
10
10
9
9
8
8
7
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.28.07.000 | 1***0 | Контрпривод выгрузного устройства | |
| 1 | [***] | Шпонка 12x8x90 ГОСТ 23360-78 | |
| 2 | 1***1 | Вал | |
| 3 | [***] | Шпонка 2-10x8x50 ГОСТ 23360-78 | |
| 4 | [***] | Болт М10х45.46.019 ГОСТ 7802-81 | |
| 5 | 1***6 | Кронштейн | |
| 6 | 1***0 | Кронштейн | |
| 7 | Н***6 | Корпус подшипника | |
| 8 | [***] | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 9 | Н***0 | Опора подшипника | |
| 10 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 11 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 12 | 1***0 | Cтупица | |
| 13 | 1***1 | Шкив | |
| 14 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 15 | 1***0 | Шкив | |
| 16 | [***] | Шайба С.24.01.019 ГОСТ 11371-78 | |
| 17 | [***] | Гайка М24-6H.04.019 ГОСТ 5916-70 | |
| 18 | 1***4 | Болт | |
| 19 | [***] | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 | |
| 20 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 21 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 22 | 1***0 | Ступица в сборе | |
| 23 | 1***3 | Втулка | |
| 24 | 1***0 | Ступица | |
| 25 | 1***4 | Втулка | |
| 26 | 1***0 | Звездочка | |
| 27 | 1***0 | Ступица | |
| 28 | [***] | Шайба C 5х1,4.01.019 ГОСТ 6958-78 | |
| 29 | [***] | Шайба 5Т 65Г 019 ГОСТ 6402-70 | |
| 30 | [***] | Гайка М5-6H.04.019 ГОСТ 5916-70 | |
| 31 | [***] | Кольцо C55 ГОСТ 13942-86 | |
| 32 | 1***0 | Муфта предохранительная |
