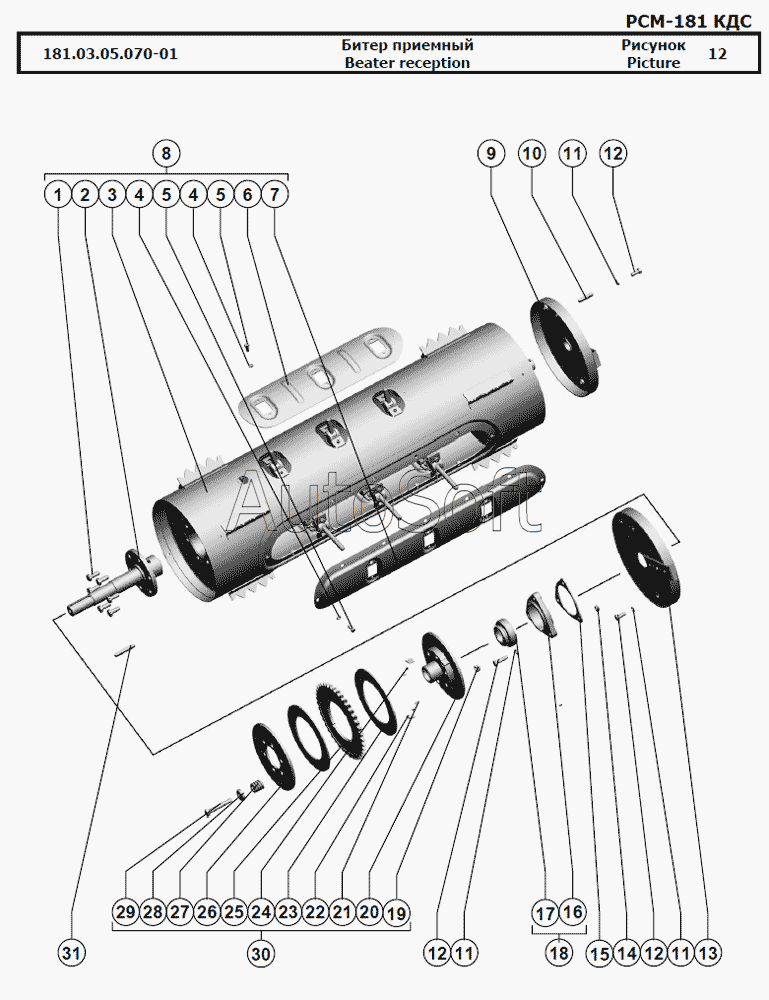

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Битер приемный
29
30
31
28
181.03.05.070-01
15
2
3
4
4
5
5
6
7
8
9
10
11
11
11
12
12
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.03.05.070-01 | 1***1 | Битер приёмный | |
| 1 | [***] | Болт 3М12-6gx30.88.35.019 | |
| 2 | 1***0 | Вал битера | |
| 3 | Р***Б | Остов битера | |
| 4 | [***] | Шайба 8Т 65Г 019 | |
| 5 | [***] | Болт М8-6gx20.88.35.019 | |
| 6 | Р***8 | Накладка | |
| 7 | Р***2 | Крышка | |
| 8 | 1***1 | Битер приёмный | |
| 9 | 1***0 | Чашка | |
| 10 | [***] | Шпонка 10x8x50 | |
| 11 | [***] | Шайба 10Т 65Г 019 | |
| 12 | [***] | Болт М10-6gx25.88.35.019 | |
| 13 | 1***0 | Чашка | |
| 14 | [***] | Гайка М10-6H.6.019 | |
| 15 | 1***7 | Накладка | |
| 16 | [***] | Подшипник 1680208 ЕК10Т2С17 | |
| 17 | Н***6 | Корпус подшипника | |
| 18 | Н***0 | Опора подшипника | |
| 19 | [***] | Гайка М12-6H.05.019 | |
| 20 | 0***0 | Ступица | |
| 21 | H***3 | Пружина | |
| 22 | 0***8 | Сухарик | |
| 23 | 5***3 | Накладка | |
| 24 | [***] | Шарик Б 8,731-100 | |
| 25 | 1***6 | Звездочка | |
| 26 | 0***6 | Фланец | |
| 27 | Ж***2 | Пружина | |
| 28 | 3***2 | Шайба | |
| 29 | [***] | Болт М12-6gx80.88.35.019 | |
| 30 | 1***0 | Муфта | |
| 31 | [***] | Шпонка 10x8x70 | |
| 32 | Р***A | Глазок | |
| 33 | Р***0 | Обойма или РСМ-10.08.01.550 | |
| 34 | Р***4 | Палец | |
| 35 | 3***6 | Фиксатор или РСМ-10.08.01.647А | |
| 36 | Н***6 | Корпус подшипника | |
| 37 | [***] | Подшипник 1680207 ЕК10Т2С17 | |
| 38 | Н***0 | Опора подшипника | |
| 39 | Р***А | Ось битера | |
| 40 | 3***Б | Труба | |
| 41 | 6***4 | Шпонка | |
| 42 | [***] | Шайба 12Т 65Г 019 | |
| 43 | [***] | Гайка М12х1,25-6H.6.019 | |
| 44 | [***] | Болт М12x1,25-6gx65.88.35.019 | |
| 45 | 3***9 | Подвеска или РСМ-10.08.04.504А | |
| 46 | Р***А | Втулка пальца | |
| 47 | 3***1 | Втулка | |
| 48 | 3***0 | Втулка пальца | |
| 49 | 3***Б | Труба пальчикового механизма | |
| 50 | [***] | Подшипник 1680205 К10С27 | |
| 51 | Р***1 | Корпус подшипника | |
| 52 | Р***0 | Опора подшипника | |
| 53 | Р***1 | Ось | |
| 54 | Р***0 | Ось |
