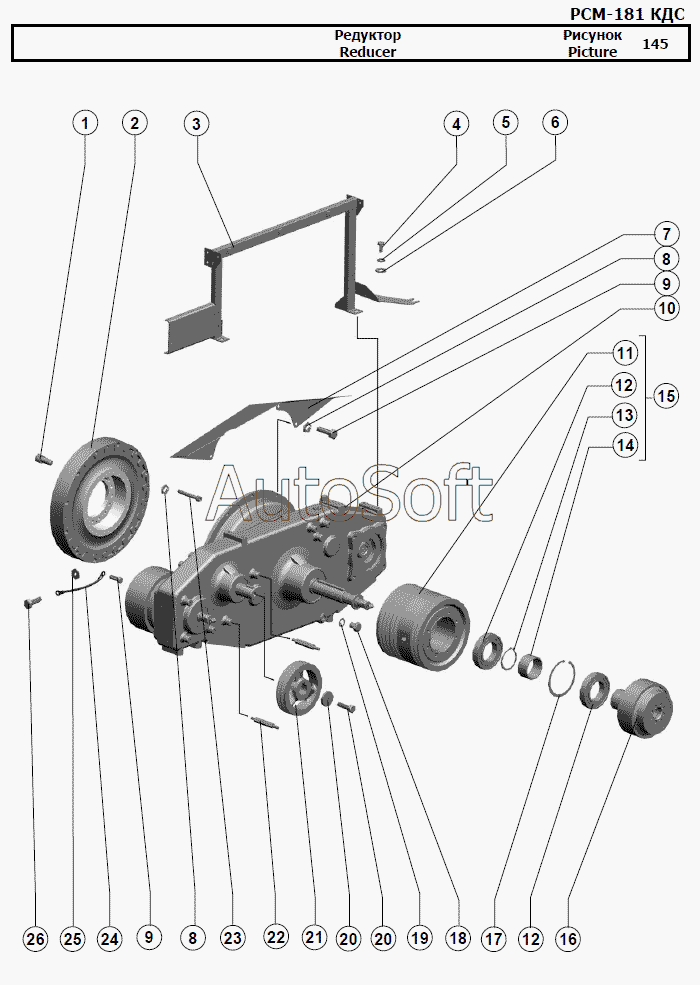

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Редуктор
14
26
25
24
23
22
21
20
20
19
18
17
16
15
1
13
12
12
11
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт M16-6gx35.88.35 ГОСТ 11738-84 | |
| 2 | [***] | Муфта PVN 43331 G/ON 812-00691 | |
| 3 | 1***0 | Стойка | |
| 4 | [***] | Болт М14-6gx30.88.35.019 ГОСТ 7798-70 | |
| 5 | [***] | Шайба 14Т 65Г 019 ГОСТ 6402-70 | |
| 6 | [***] | Шайба С.14х3.01.019 ГОСТ 11371-78 | |
| 7 | 1***6 | Кожух | |
| 8 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 9 | [***] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 | |
| 10 | [***] | Редуктор G2115 SNR558560 | |
| 11 | 1***5 | Шкив | |
| 12 | 1***7 | Подшипник | |
| 13 | C***6 | Кольцо | |
| 14 | 1***1 | Втулка | |
| 15 | 1***0 | Шкив | |
| 16 | [***] | Муфта 777-01547 | |
| 17 | [***] | Кольцо C140 ГОСТ 13943-86 | |
| 18 | 1***7 | Заглушка | |
| 19 | 0***А | Прокладка | |
| 20 | [***] | Болт М12-6gx40.109.40Х.019 ГОСТ 7798-70 | |
| 21 | 1***1 | Шайба | |
| 22 | 1***2 | Стойка | |
| 23 | [***] | Винт M12-6gx80.88.35 ГОСТ 11738-84 | |
| 24 | 5***4 | Провод массы | |
| 25 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 26 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
