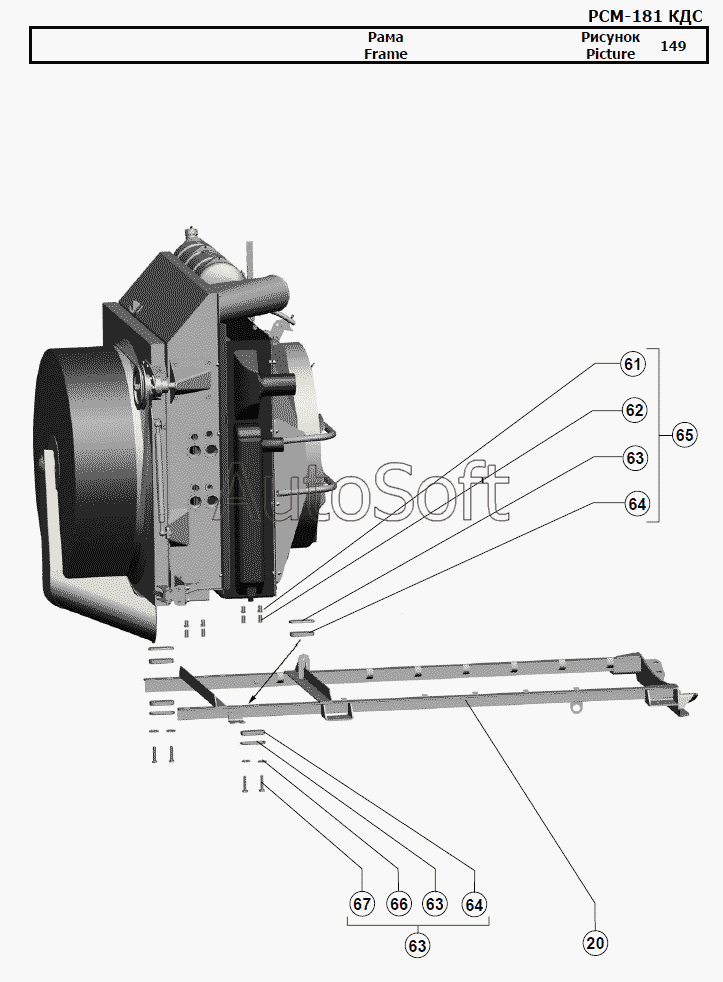

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Рама
67
66
65
64
64
63
63
63
62
61
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М14-6gx90.109.40Х.019 ГОСТ 7798-70 | |
| 2 | [***] | Шайба 14Т 65Г 019 ГОСТ 6402-70 | |
| 3 | [***] | Болт М6-6gx25.48.019 ГОСТ 7798-70 | |
| 4 | [***] | Шайба С.6.01.019 ГОСТ 11371-78 | |
| 5 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 6 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 7 | 1***0 | Опора | |
| 8 | 1***3 | Кронштейн | |
| 9 | П***, | Преобразователь первичный | |
| 10 | [***] | Болт М16-6gx55.88.35.019 ГОСТ 7798-70 | |
| 11 | [***] | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 12 | Р***0 | Амортизатор | |
| 13 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 14 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 15 | [***] | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 | |
| 16 | [***] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 | |
| 17 | [***] | Шайба C 10х3.01.019 ГОСТ 6958-78 | |
| 18 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 19 | 1***0 | Тяга | |
| 20 | 1***0 | Рама | |
| 21 | Р***5 | Ремень 17х1422 Li Ausf.05 Optibelt | |
| 22 | 1***0 | Амортизатор сборный | |
| 23 | [***] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 | |
| 24 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 25 | 1***1 | Ступица | |
| 26 | 1***9 | Шкив | |
| 27 | [***] | Шпонка 8x7x63 ГОСТ 23360-78 | |
| 28 | 1***1 | Вал | |
| 29 | 1***5 | Шкив | |
| 30 | [***] | Шпонка 8x7x56 ГОСТ 23360-78 | |
| 31 | 1***9 | Вал | |
| 32 | 1***0 | Устройство натяжное | |
| 33 | [***] | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 | |
| 34 | Н***4 | Опора | |
| 35 | 1***0 | Вентилятор | |
| 36 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 37 | [***] | Шплинт 3,2x16.019 ГОСТ 397-79 | |
| 38 | 1***0 | Опора | |
| 39 | Н***0 | Опора | |
| 40 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 41 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 42 | 1***0 | Ротор | |
| 43 | 1***9 | Шкив | |
| 44 | 1***5 | Улитка | |
| 45 | 1***1 | Уплотнитель | |
| 46 | [***] | Болт М6-6gx20.48.019 ГОСТ 7798-70 | |
| 47 | [***] | Шайба С.6х1,4.01.019 ГОСТ 11371-78 | |
| 48 | [***] | Шпонка 8x7x25 ГОСТ 23360-78 | |
| 49 | [***] | Гайка М20х1,5-6H.6.019 ГОСТ 5915-70 | |
| 50 | [***] | Шайба С.20х3,9.01.019 ГОСТ 11371-78 | |
| 51 | Р***А | Шайба | |
| 52 | Р***А | Амортизатор | |
| 53 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 54 | 1***3 | Тяга | |
| 55 | [***] | Шайба C 8.01.019 ГОСТ 6958-78 | |
| 56 | [***] | Шплинт 1,6x14.019 ГОСТ 397-79 | |
| 57 | [***] | Ось 6-8 b12x30.35.Ц9.хр ГОСТ 9650-80 | |
| 58 | [***] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 59 | [***] | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 60 | 1***0 | Устройство натяжное | |
| 61 | R***0 | Гайка заклепочная | |
| 62 | [***] | Втулка М04.13.169 | |
| 63 | [***] | Накладка М04.13.170 | |
| 64 | [***] | Подушка М04.13.171 | |
| 65 | 1***0 | Блок радиаторов | |
| 66 | [***] | Шайба С.12.01.019 ГОСТ 11371-78 | |
| 67 | [***] | Болт М12-6gx60-50.88.35.019 ГОСТ 7798-70 |
