Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Устройство натяжное
1
2
3
4
5
6
7
8
9
10
11
12
13
14

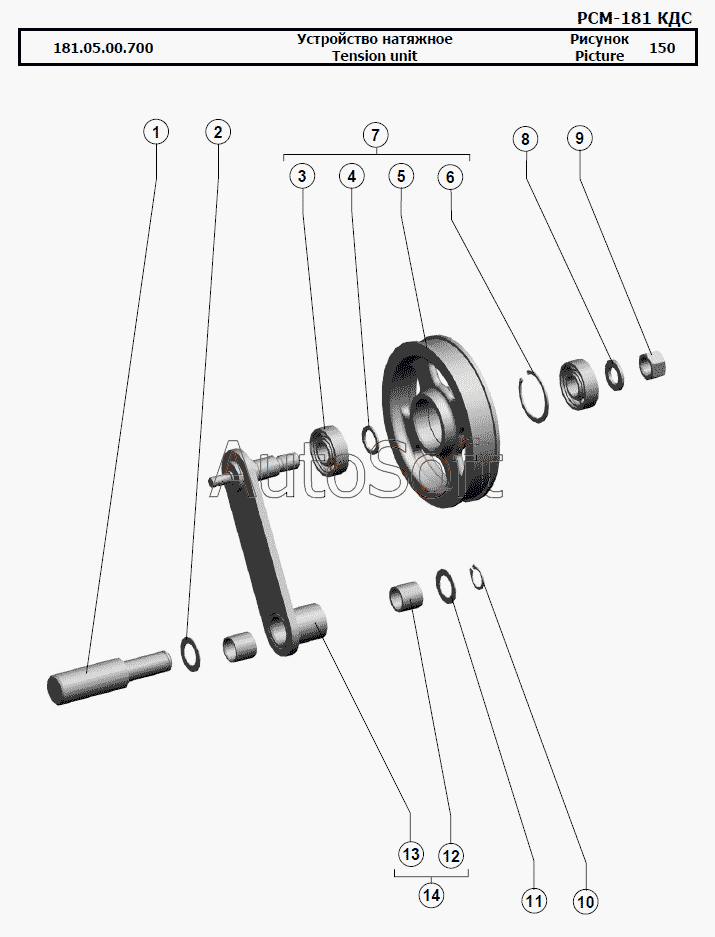

181.05.00.700
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.05.00.700 | 1***0 | Устройство натяжное | |
| 1 | 1***5 | Ось | |
| 2 | [***] | Шайба C 20х1.01.019 ГОСТ 10450-78 | |
| 3 | 1***5 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 | |
| 4 | 4***6 | Шайба регулировочная | |
| 5 | 1***5 | Шкив | |
| 6 | [***] | Кольцо C47 ГОСТ 13943-86 | |
| 7 | 1***0 | Шкив | |
| 8 | [***] | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 9 | [***] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 | |
| 10 | [***] | Кольцо C20 ГОСТ 13942-86 | |
| 11 | [***] | Шайба C 20х1.01.019 ГОСТ 10450-78 | |
| 12 | Р***А | Втулка | |
| 13 | 1***0 | Рычаг | |
| 14 | 1***0 | Рычаг |
