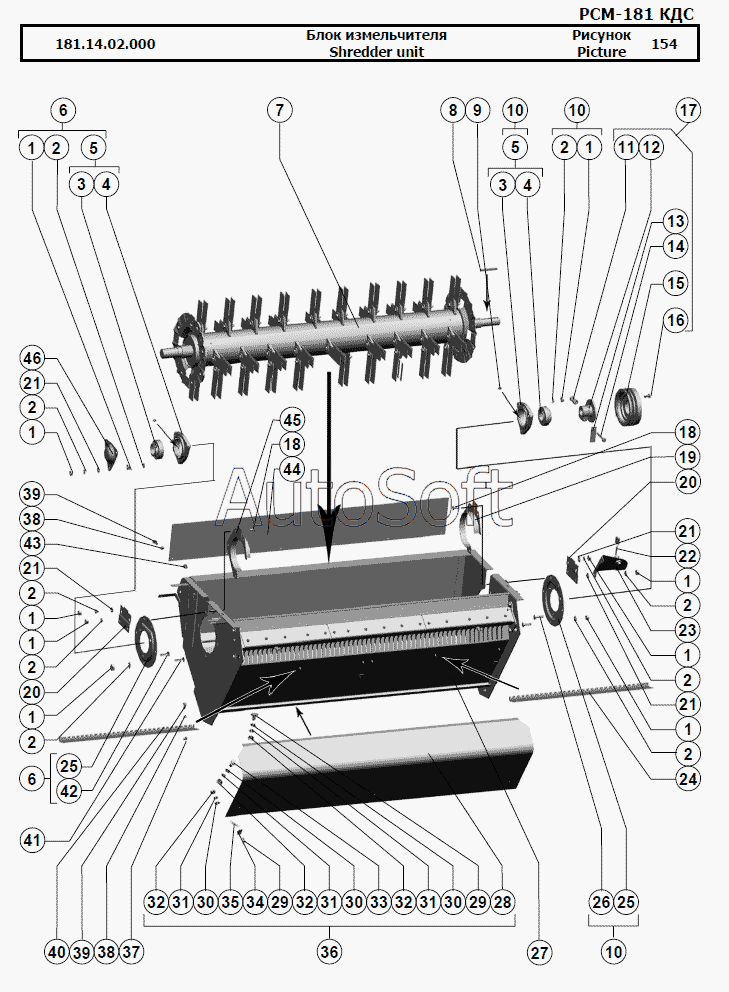

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Блок измельчителя
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
21
21
21
22
23
24
25
25
26
27
28
29
29
30
30
30
31
31
31
32
32
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
181.14.02.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.14.02.000 | 1***0 | Блок измельчителя | |
| 1 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 2 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 3 | 6***0 | Подшипник | |
| 4 | H***2 | Корпус подшипника ОСТ 23.2.439-92 | |
| 5 | Н***2 | Опора | |
| 6 | 1***1 | Опора | |
| 7 | 1***0 | Барабан | |
| 8 | [***] | Шпонка 12x8x90 ГОСТ 23360-78 | |
| 9 | [***] | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 10 | 1***0 | Опора | |
| 11 | [***] | Гайка М12-6H.6.019 ГОСТ 5915-70 | |
| 12 | Р***0 | Ступица | |
| 13 | Р***А | Флажок | |
| 14 | [***] | Болт М12-6gx80.88.35.019 ГОСТ 7798-70 | |
| 15 | 1***1 | Шкив | |
| 16 | [***] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 17 | 1***0 | Шкив | |
| 18 | [***] | Болт М10х30.46.019 ГОСТ 7802-81 | |
| 19 | 1***0 | Отсекатель | |
| 20 | 1***3 | Накладка | |
| 21 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 22 | П***I | Преобразователь первичный | |
| 23 | 1***7 | Опора | |
| 24 | 1***1 | Противорез | |
| 25 | 1***2 | Фланец | |
| 26 | [***] | Болт М10х40.46.019 ГОСТ 7802-81 | |
| 27 | 1***0 | Корпус | |
| 28 | 1***4 | Фартук | |
| 29 | [***] | Болт М6-6gx16.48.019 ГОСТ 7798-70 | |
| 30 | [***] | Шайба С.6.01.019 ГОСТ 11371-78 | |
| 31 | [***] | Шайба 6Т 65Г 019 ГОСТ 6402-70 | |
| 32 | [***] | Гайка М6-6H.6.019 ГОСТ 5915-70 | |
| 33 | 1***3 | Клипса | |
| 34 | 1***2 | Зацеп | |
| 35 | Р***4 | Пружина | |
| 36 | 1***0 | Фартук | |
| 37 | I***5 | Гайка шестигранная | |
| 38 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 39 | [***] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 | |
| 40 | 1***1 | Противорез | |
| 41 | [***] | Болт М10х25.46 ГОСТ 7802-81 | |
| 42 | [***] | Болт М10х55.46.019 ГОСТ 7802-81 | |
| 43 | R***5 | Гайка заклепочная | |
| 44 | 1***5 | Уплотнение | |
| 45 | 1***1 | Отсекатель | |
| 46 | Р***4 | Колпак |
