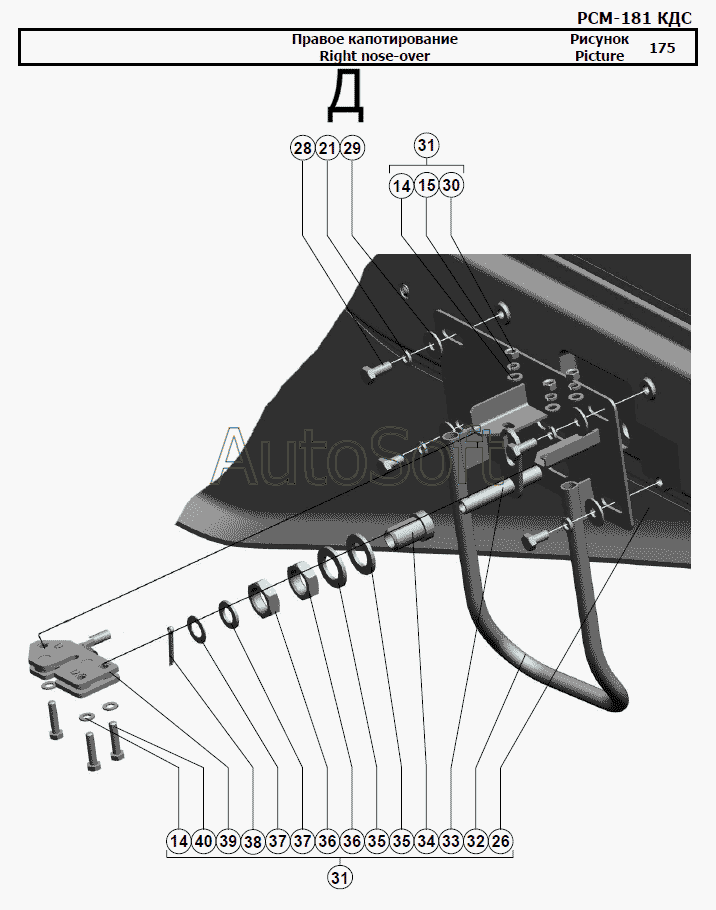

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Правое капотирование
14
14
15
21
26
28
29
30
31
31
32
33
34
35
35
36
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шайба М12 023_01_VJ104_01 | |
| 2 | [***] | Пружина 023_01_VJ102_01 | |
| 3 | [***] | Шайба М12 023_01_VJ105_01 | |
| 4 | [***] | Болт 023_01_VJ101_01 | |
| 5 | 1***0 | Капот | |
| 6 | [***] | Шайба С.10.01.019 ГОСТ 11371-78 | |
| 7 | [***] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 | |
| 8 | [***] | Рама 023_02_SV31_01 | |
| 9 | [***] | Шплинт 6,3x50.019 ГОСТ397-79 | |
| 10 | [***] | Шайба С 30х3,9.01.019 ГОСТ 11371-78 | |
| 11 | 1***5 | Труба | |
| 12 | Т***1 | Щит | |
| 13 | 1***4 | Пластина | |
| 14 | [***] | Шайба С.8.01.019 ГОСТ 11371-78 | |
| 15 | [***] | Шайба 8Т 65Г 019 ГОСТ 6402-70 | |
| 16 | [***] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 | |
| 17 | 1***0 | Вкладыш | |
| 18 | [***] | Пружина газовая 11.6308010-70 | |
| 19 | 1***0 | Кронштейн | |
| 20 | [***] | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 21 | [***] | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 22 | [***] | Шайба С.12х2.01.019 ГОСТ 11371-78 | |
| 23 | [***] | Шайба 12Т 65Г 019 ГОСТ 6402-70 | |
| 24 | 1***0 | Кронштейн | |
| 25 | [***] | Болт М12-6gx30.88.35.019 ГОСТ 7798-70 | |
| 26 | Т***1 | Щит | |
| 27 | Т***9 | Щит | |
| 28 | [***] | Болт М 10-6gx25.88.35.019 ГОСТ 7798-70 | |
| 29 | [***] | Шайба C 10.01.019 ГОСТ 6958-78 | |
| 30 | [***] | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 31 | 1***1 | Замок | |
| 32 | 1***1 | Основание | |
| 33 | 1***0 | Курок | |
| 34 | 1***8 | Втулка | |
| 35 | [***] | Шайба C.24Х3,9.01.019 ГОСТ 11371-78 | |
| 36 | [***] | Гайка М24Х2-6H.04.019 ГОСТ 5916-70 | |
| 37 | [***] | Шайба С.16Х1.01.019 ГОСТ 11371-78 | |
| 38 | [***] | Шплинт 4x36.019 ГОСТ 397-79 | |
| 39 | 1***1 | Замок | |
| 40 | [***] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
