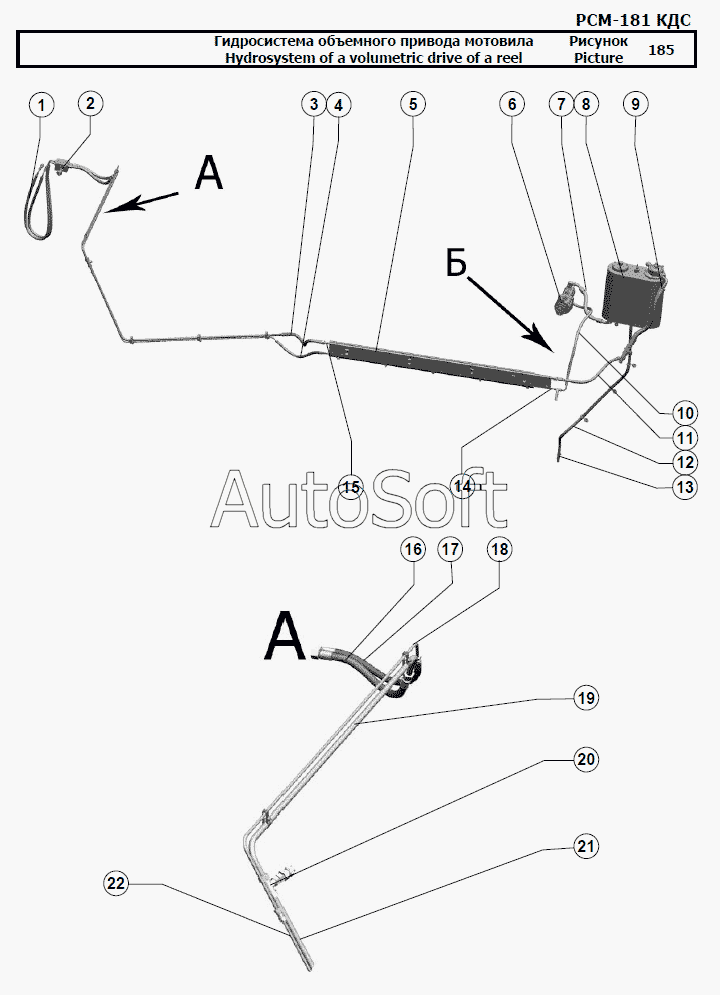

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Гидросистема объемного привода мотовила
15
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | РВД. 2.А3.А3.1610.21/63.90 | |
| 2 | 1***0 | Гидроблок | |
| 3 | 1***2 | Рукав армированный | |
| 4 | Р***3 | РВД. 12.Б2.Б2.410.21/63 | |
| 5 | 1***0 | Панель | |
| 6 | 1***0 | Тандем насосов | |
| 7 | 1***) | Рукав армированный | |
| 8 | 1***1 | Гидробак | |
| 9 | 1***) | Рукав армированный | |
| 10 | Р***3 | РВД. 12.А2.А3.1160.21/63 | |
| 11 | 1***) | Рукав армированный | |
| 12 | 1***2 | Рукав | |
| 13 | 1***0 | Клапан | |
| 14 | 1***0 | Трубопровод | |
| 15 | 1***0 | Трубопровод | |
| 16 | 1***2 | Рукав армированный | |
| 17 | Р***0 | РВД. 12.А2.Б2.610.27,5/110 | |
| 18 | 1***0 | Трубопровод | |
| 19 | 1***0 | Трубопровод | |
| 20 | T***X | Тройник | |
| 21 | 1***0 | Трубопровод | |
| 22 | 1***0 | Трубопровод | |
| 23 | S***F | Штуцер проходной SV35LOMDCF | |
| 24 | R***F | Штуцер переходной RED35/28LOMDCF | |
| 25 | E***F | Тройник EL28LOMDCF | |
| 26 | Ш***F | Штуцер переходной RED28/22LOMDCF | |
| 27 | П***E | Полумуфта 102.11112JE | |
| 28 | Ш***F | Штуцер переходной GZ12LCF | |
| 29 | Т***X | Тройник T12LCFX |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
