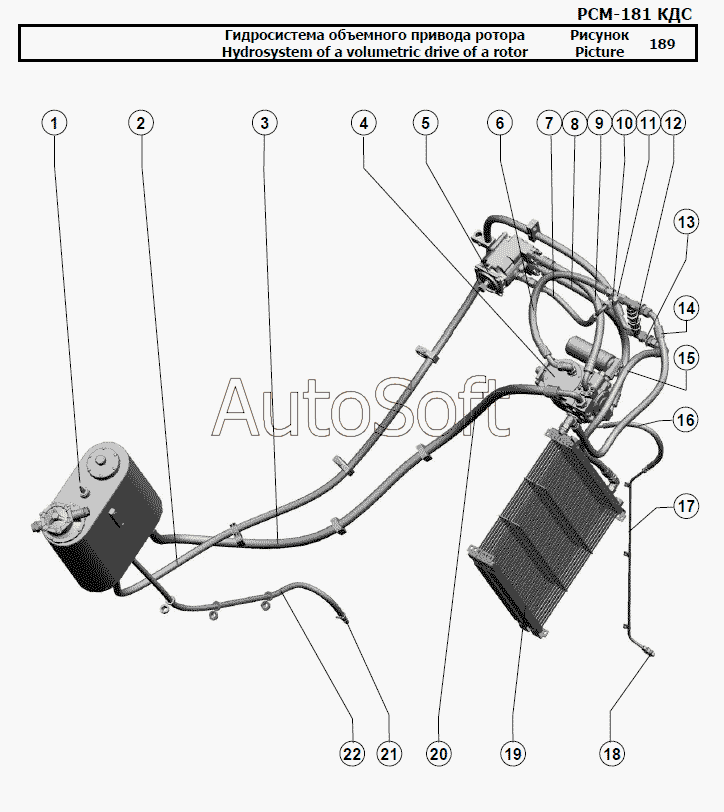

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Гидросистема объемного привода ротора
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гидробак | |
| 2 | 1***) | Рукав армированный | |
| 3 | 1***) | Рукав армированный | |
| 4 | 9***4 | Насос аксиально-плунжерный | |
| 5 | 9***3 | Гидромотор аксиально-плунжерный | |
| 6 | 1***) | Рукав армированный | |
| 7 | 1***) | Рукав армированный | |
| 8 | S***) | Рукав армированный | |
| 9 | S***) | Рукав армированный | |
| 10 | Т***F | Тройник EL28LOMDCF | |
| 11 | Ш***F | Штуцер переходной RED28/22LOMDCF | |
| 12 | К***F | Клапан RHD28LOMDCF | |
| 13 | Т***F | Тройник ET28LOMDCF | |
| 14 | 1***) | Рукав армированный | |
| 15 | 1***) | Рукав армированный | |
| 16 | Р***3 | РВД. 12.Б2.А3.510.21/63 | |
| 17 | 1***0 | Трубопровод | |
| 18 | П***E | Полумуфта 102.11112JE | |
| 19 | 1***0 | Блок радиаторов | |
| 20 | 1***0 | Спираль | |
| 21 | 1***0 | Клапан | |
| 22 | 1***2 | Рукав |
