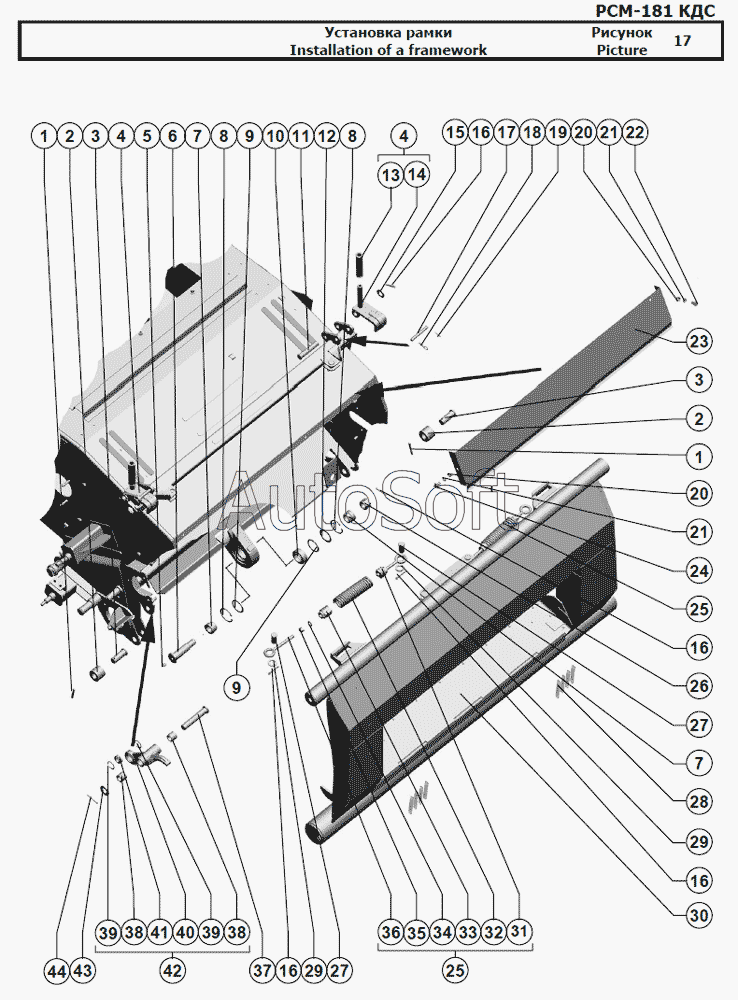

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Установка рамки
34
24
25
25
26
27
27
28
29
29
30
31
32
33
23
35
36
37
38
38
39
39
40
41
42
43
44
12
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
11
1
1
13
14
15
16
16
16
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шплинт 6,3x45.019 | |
| 2 | 3***A | Ролик | |
| 3 | [***] | Ось 6-25 b12x65.35.Ц9.хр | |
| 4 | 1***0 | Крюк | |
| 5 | [***] | Маслёнка 1.2.Ц6.хр | |
| 6 | 1***1 | Ось | |
| 7 | 1***3 | Втулка | |
| 8 | [***] | Кольцо C62 | |
| 9 | 1***8 | Шайба | |
| 10 | [***] | Подшипник ШСП40К | |
| 11 | [***] | Ось 6-20 b12x100.35.Ц9.хр | |
| 12 | 1***3 | Кольцо | |
| 13 | Р***4 | Ручка | |
| 14 | 1***0 | Крюк | |
| 15 | [***] | Шайба С.20х3,9.01.019 | |
| 16 | [***] | Шплинт 5x45.019 | |
| 17 | 1***5 | Ось | |
| 18 | [***] | Шплинт 2.2,8x40.019 | |
| 19 | [***] | Шплинт 3,2x20.019 | |
| 20 | [***] | Гайка М10-6H.6.019 | |
| 21 | [***] | Шайба 10Т 65Г 019 | |
| 22 | [***] | Болт М10-6gx20.88.35.019 | |
| 23 | 1***1 | Козырек | |
| 24 | [***] | Болт М10х20.46.019 | |
| 25 | 1***0 | Пружина | |
| 26 | [***] | Гайка М24-6H.6.019 | |
| 27 | [***] | Ось 6-20 b12x40.35.Ц9.хр | |
| 28 | Р***7 | Пружина | |
| 29 | [***] | Шайба С.20.01.019 | |
| 30 | 1***1 | Рамка | |
| 31 | 1***0 | Пробка | |
| 32 | 1***1 | Пружина | |
| 33 | 1***1 | Пробка | |
| 34 | [***] | Шайба С.12х3.01.019 | |
| 35 | [***] | Гайка М12-6H.6.019 | |
| 36 | 1***1 | Тяга | |
| 37 | 1***9 | Ось | |
| 38 | Р***7 | Втулка | |
| 39 | [***] | Кольцо C35 | |
| 40 | 1***1 | Рычаг | |
| 41 | [***] | Подшипник ШСП20К | |
| 42 | 1***0 | Рычаг | |
| 43 | [***] | Шайба С.24х3,9.01.019 | |
| 44 | [***] | Шплинт 4x45.019 |
