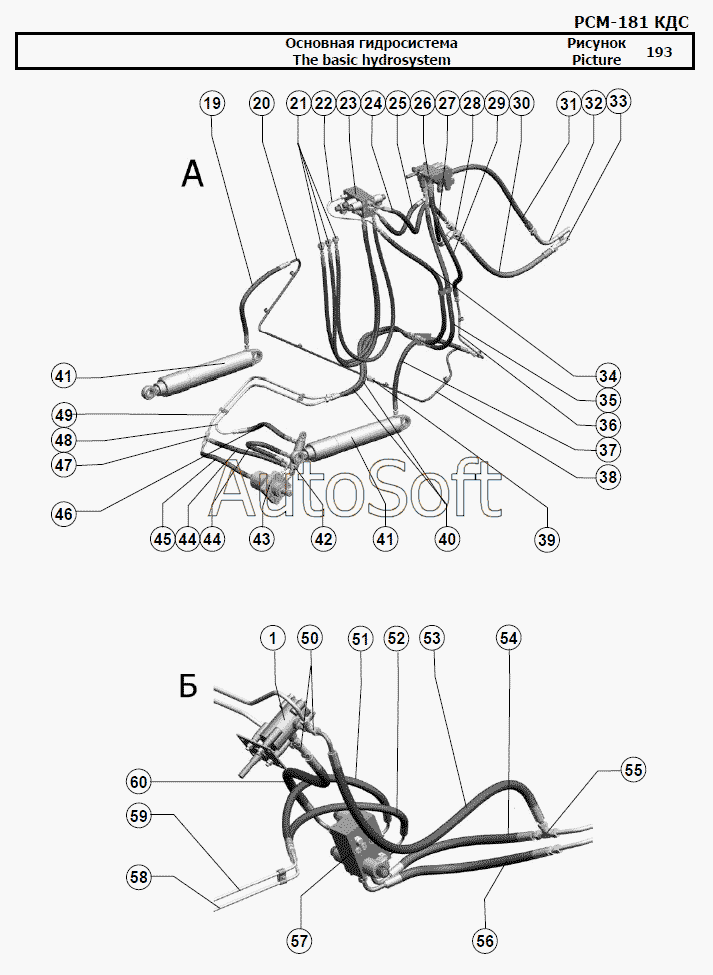

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Основная гидросистема
46
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
1
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Вибратор | |
| 2 | 1***0 | Трубопровод | |
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Тандем насосов | |
| 5 | 1***) | Рукав армированный | |
| 6 | Р***0 | РВД. 12.А3.Б2.960.27,5/110 | |
| 7 | 1***1 | Гидробак | |
| 8 | 1***) | Рукав армированный | |
| 9 | 1***2 | Рукав армированный | |
| 10 | 1***) | Рукав армированный | |
| 11 | 1***) | Рукав армированный | |
| 12 | 2***] | Рукав армированный | |
| 13 | 1***0 | Трубопровод | |
| 14 | 1***0 | Трубопровод | |
| 15 | 2***2 | Рукав армированный | |
| 16 | 1***2 | Рукав армированный | |
| 17 | 1***0 | Гидроцилиндр | |
| 18 | Р***N | РВД. 6.А3L.Б2.760.1SN | |
| 19 | Р***3 | РВД. 12.А2.Б2.610.21/63 | |
| 20 | 1***0 | Трубопровод | |
| 21 | Р***N | РВД. 6.А2L.A2L.1610.1SN | |
| 22 | 1***0 | Трубопровод | |
| 23 | 1***0 | Гидравлический блок распределителей | |
| 24 | Р***0 | РВД. 12.А2.А3.810.27,5/110 | |
| 25 | Р***3 | РВД. 12.А2.А3.510.21/63 | |
| 26 | Б***1 | Блок продольного копирования 0055.111.1 | |
| 27 | Р***N | РВД. 16.А2L.А3L.460.2SN | |
| 28 | Т***F | Тройник EL22LOMDCF | |
| 29 | Р***3 | РВД. 12.А2.Б2.810.21/63 | |
| 30 | 2***2 | Рукав армированный | |
| 31 | 1***2 | Рукав армированный | |
| 32 | 1***0 | Трубопровод | |
| 33 | 1***0 | Трубопровод | |
| 34 | Р***3 | РВД. 12.А2.Б2.1060.21/63 | |
| 35 | Р***3 | РВД. 12.А2.А2.1010.21/63 | |
| 36 | 1***0 | Трубопровод | |
| 37 | Р***3 | РВД. 12.А2.А2.710.21/63 | |
| 38 | 1***0 | Трубопровод | |
| 39 | 1***0 | Трубопровод | |
| 40 | Р***3 | РВД. 12.А2.Б2.860.21/63 | |
| 41 | 1***0 | Гидроцилиндр | |
| 42 | 1***0 | Гидроцилиндр | |
| 43 | 1***0 | Гидромотор | |
| 44 | Р***3 | РВД. 12.А2.А3.610.21/63 | |
| 45 | Р***3 | РВД. 12.А2.А3.460.21/63 | |
| 46 | Р***3 | РВД. 12.А2.Б2.410.21/63 | |
| 47 | Т***X | Тройник T12LCFX | |
| 48 | 1***0 | Трубопровод | |
| 49 | 1***0 | Трубопровод | |
| 50 | Т***F | Тройник EVL12LOMDCF | |
| 51 | Р***N | РВД. 6.А3L.Б2.710.1SN | |
| 52 | Р***N | РВД. 6.А3L.Б2.660.1SN | |
| 53 | Р***3 | РВД. 12.А2.А3.1110.21/63 | |
| 54 | Р***3 | РВД. 12.А2.А3.460.21/63 | |
| 55 | Т***X | Тройник T12LCFX | |
| 56 | Р***3 | РВД. 12.Б2.А3.510.21/63 | |
| 57 | 1***0 | Гидравлический блок распределителей | |
| 58 | 1***0 | Трубопровод | |
| 59 | 1***0 | Трубопровод | |
| 60 | Р***3 | РВД. 12.А2.А3.760.21/63 |
