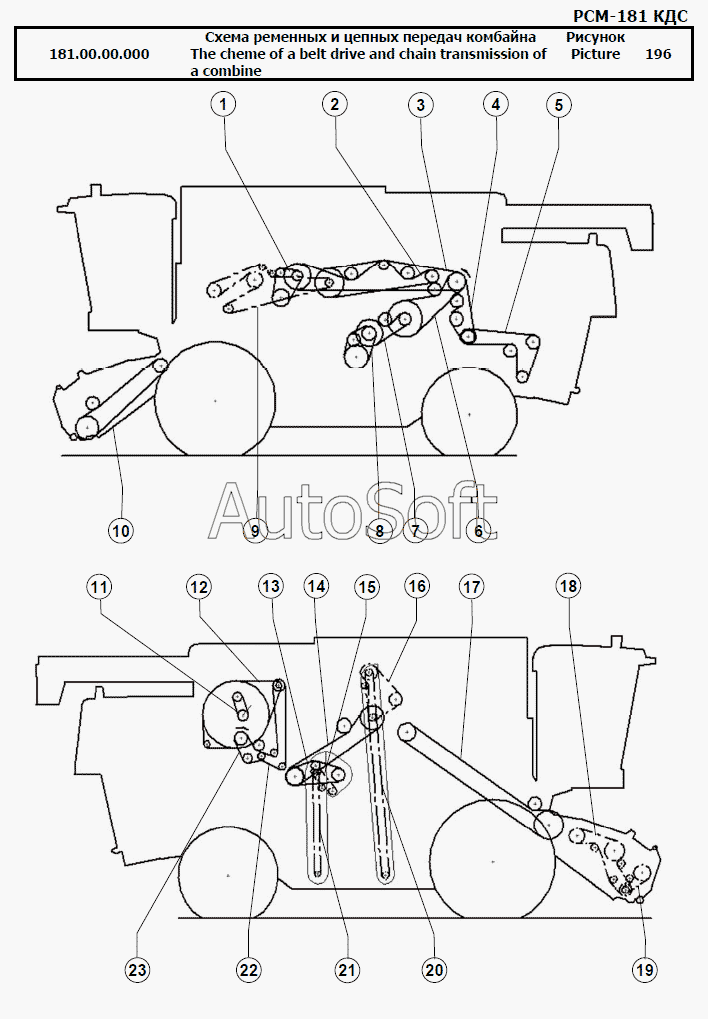

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Схема ременных и цепных передач комбайна
14
181.00.00.000
23
22
21
20
19
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.00.00.000 | 1***0 | Схема ременных и цепных передач комбайна | |
| 1 | Р***7 | Ремень SPB 1600 Ld Ausf.00 Optibelt | |
| 2 | Р***8 | Ремень 2-HB 4312 La Ausf.05 Optibelt | |
| 3 | Р***9 | Ремень 3-НВ 6062 La Ausf.23 Optibelt | |
| 4 | Р***6 | Ремень 2-HB 2665 La Ausf.05 Optibelt | |
| 5 | Р***2 | Ремень 2-HB 3612 La Ausf. 05 Optibelt | |
| 6 | Р***4 | Ремень 2-НВ 3312 La Ausf.05 Optibelt | |
| 7 | Р***7 | Ремень 2-НВ 2162 La Ausf.05 Optibelt | |
| 8 | Р***9 | Комплект ремней SPB 1800 Lp Ausf.30 Optibelt (Комплект из двух одиночных ремней) | |
| 9 | Ц***0 | Цепь ПР-19,05-37,8 , 307 | |
| 10 | Р***8 | Ремень 2-HB 4312 La Ausf.05 Optibelt | |
| 11 | Р***1 | Ремень AVX13 x 1050 La Ausf.47 Optibelt | |
| 12 | Р***1 | Ремень 13х3550 Li Ausf.05 Optibelt | |
| 13 | Р***6 | Ремень SPB 2000 Lp Ausf.00 Optibelt | |
| 14 | Р***0 | Ремень 2-НВ 3812 La Ausf.05 Optibelt | |
| 15 | Ц***0 | Цепь ПР-19,05-37,8 , 58 звеньев | |
| 16 | Ц***0 | Цепь ПР-19,05-37,8 118 звеньев | |
| 17 | Р***9 | Ремень 3-НВ 6062 La Ausf.23 Optibelt | |
| 18 | Ц***в | Цепь ПР-25,4-65 , 119 звеньев | |
| 19 | Ц***0 | Цепь 58 звеньев | |
| 19 | Ц***в | Цепь ПР-19,05-37,8 , 68 звеньев | |
| 20 | Т***6 | Транспортер цепной 1-1-200х100-152-46 164 звена | |
| 21 | Т***6 | Транспортер цепной 1-1-200х100-228-46 | |
| 22 | Р***6 | Ремень 13х3250 Li Ausf.05 Optibelt | |
| 23 | Р***5 | Ремень 17х1422 Li Ausf.05 Optibelt | |
| 24 | Ц***а | Цепь ПР-19,05-37,8, 72 звена | |
| 25 | Ц***а | Цепь ПР-25,4-65, 144 звена |
