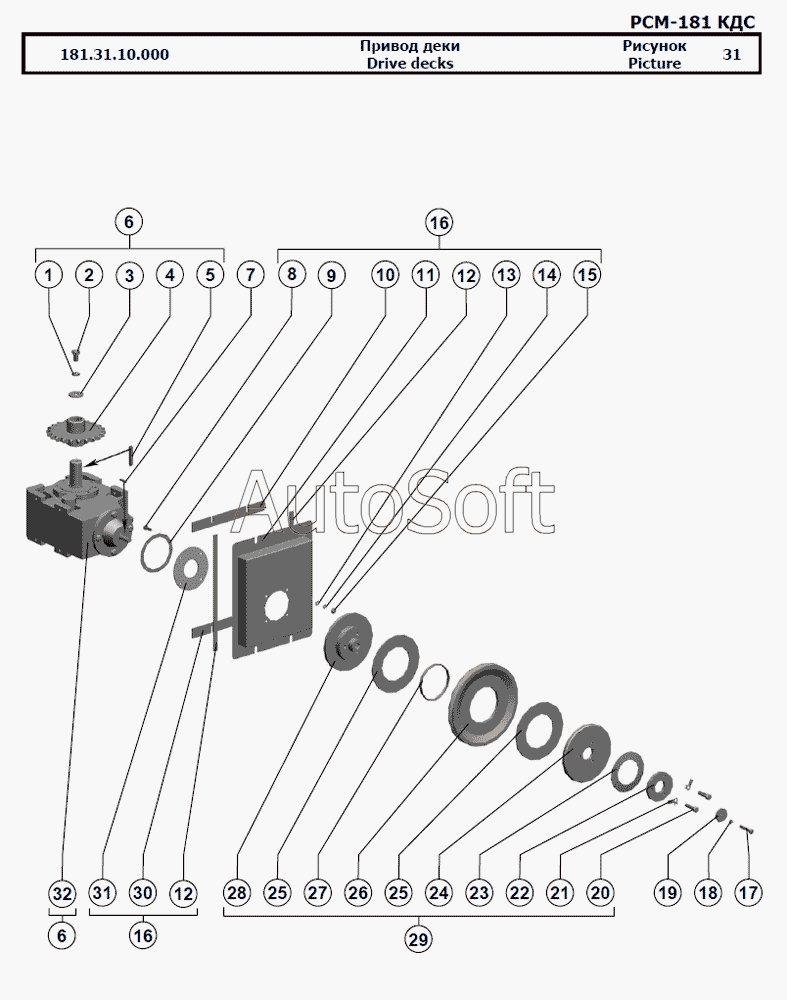

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Привод деки
26
18
19
20
21
22
23
24
25
25
17
27
28
29
30
31
32
181.31.10.000
1
16
16
15
14
13
12
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.31.10.000 | 1***0 | Привод деки | |
| 1 | [***] | Шайба 16Т 65Г 019 | |
| 2 | [***] | Болт М16-6gx25.88.35.019 | |
| 3 | [***] | Шайба C 16х3,9.01.019 | |
| 4 | 1***0 | Звездочка | |
| 5 | [***] | Шпонка 12x8x70 | |
| 6 | 1***0 | Редуктор | |
| 7 | [***] | Шпонка 6x6x32 | |
| 8 | [***] | Болт М6-6gx16.48.019 | |
| 9 | 1***5 | Шайба | |
| 10 | 1***1 | Уплотнитель | |
| 11 | 1***4 | Щиток | |
| 12 | 1***1 | Уплотнитель | |
| 13 | [***] | Шайба С.6х1,4.01.019 | |
| 14 | [***] | Шайба 6Т 65Г 019 | |
| 15 | [***] | Гайка М6-6H.6.019 | |
| 16 | 1***0 | Щиток | |
| 17 | [***] | Болт М6-6gx35.48.019 | |
| 18 | [***] | Шайба 6Т 65Г 019 | |
| 19 | 1***1 | Шайба | |
| 20 | [***] | Болт М12-6gx45-40.88.35.019 | |
| 21 | [***] | Шайба 12.01.019 | |
| 22 | 1***3 | Упор | |
| 23 | 1***2 | Пружина тарельчатая | |
| 24 | 1***1 | Диск | |
| 25 | [***] | Накладка фрикционная 00162Б | |
| 26 | 1***1 | Шкив | |
| 27 | 1***1 | Кольцо | |
| 28 | 1***1 | Ступица | |
| 29 | 1***0 | Шкив | |
| 30 | 1***2 | Уплотнитель | |
| 31 | 1***3 | Уплотнитель | |
| 32 | 5***1 | Редуктор цилиндро-коническо-цилиндрический 5ЦКЦ-40ES-19,04-52-110-ц-У1 |
