Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Привод ротора
1
2
3
4
4
4
4
5
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

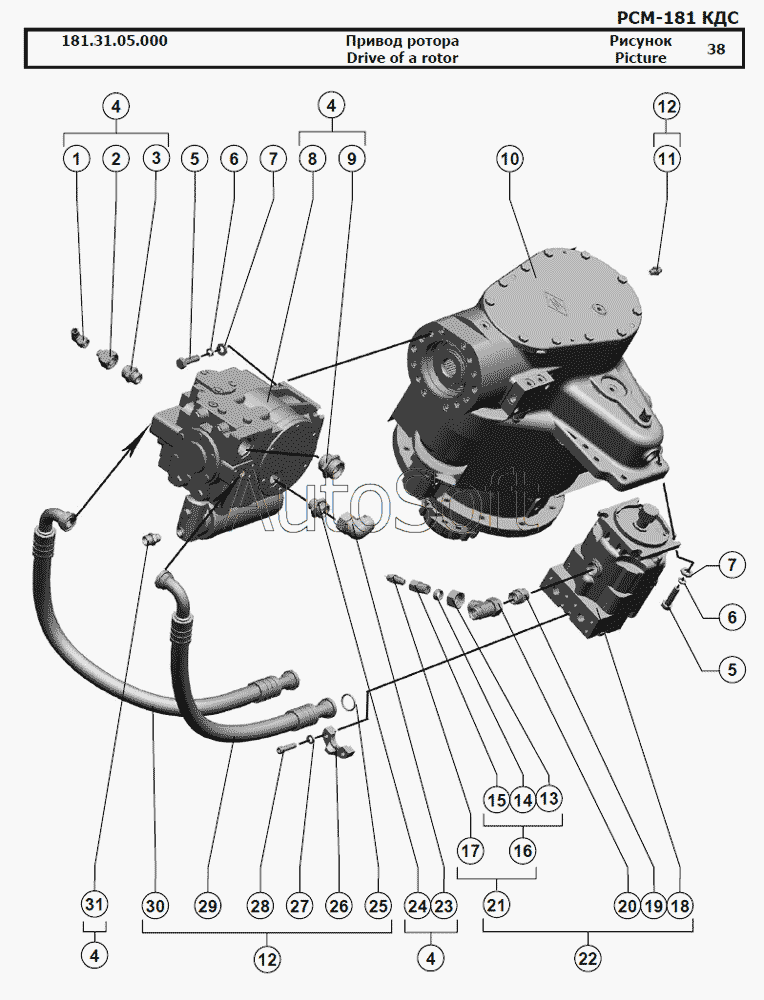

181.31.05.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.31.05.000 | 1***0 | Привод ротора | |
| 1 | [***] | Угольник EW12LOMDCF | |
| 2 | [***] | Штуцер переходной RED22/12LOMDCF | |
| 3 | [***] | Штуцер ввертной GE22L11/16UNOMDCF | |
| 4 | 1***0 | Насос | |
| 5 | [***] | Болт М14-6gx50.109.40Х.019 | |
| 6 | [***] | Шайба 14Т 65Г 019 | |
| 7 | [***] | Шайба С.14х5.01.019 | |
| 8 | [***] | Насос 90R100 KA5 NN60 L3C7 E03 GBA 424224 | |
| 9 | [***] | Штуцер ввертной GE35L15/8UNOMDCF | |
| 10 | [***] | Редуктор G2054 SNR557840 | |
| 11 | [***] | Штуцер ввертной GE08LMEDOMDCF | |
| 12 | 1***0 | Гидрооборудование привода ротора | |
| 13 | [***] | Гайка DIN 3870 - А L 22 | |
| 14 | [***] | Кольцо режущее DIN 3861 - L22-St | |
| 15 | 1***9 | Переходник | |
| 16 | 1***0 | Переходник | |
| 17 | [***] | Датчик ТМ100-В | |
| 18 | [***] | Гидромотор 90М075 NC0N8 N0C7 W00 NNN 0000F3 | |
| 19 | [***] | Штуцер ввертной GE22L11/16UNOMDCF | |
| 20 | [***] | Тройник EVL22LOMDCF | |
| 21 | 1***0 | Переходник | |
| 22 | 1***0 | Гидромотор | |
| 23 | [***] | Угольник EW28LOMDCF | |
| 24 | [***] | Штуцер ввертной GE28L11/16UNOMDCF | |
| 25 | [***] | Кольцо уплотнительное NBR-32.92х3,53-SH90 | |
| 26 | [***] | Полускоба SF 6000 47,63 | |
| 27 | [***] | Шайба пружинная 7/16UNC ANSI В 18.21.1 | |
| 28 | [***] | Винт IS U7/16-14x1 3/4-GR10-AB18.3-W1 | |
| 29 | S***) | Рукав армированный | |
| 30 | S***) | Рукав армированный | |
| 31 | [***] | Штуцер ввертной GE12L9/16UNFOMDCF |
