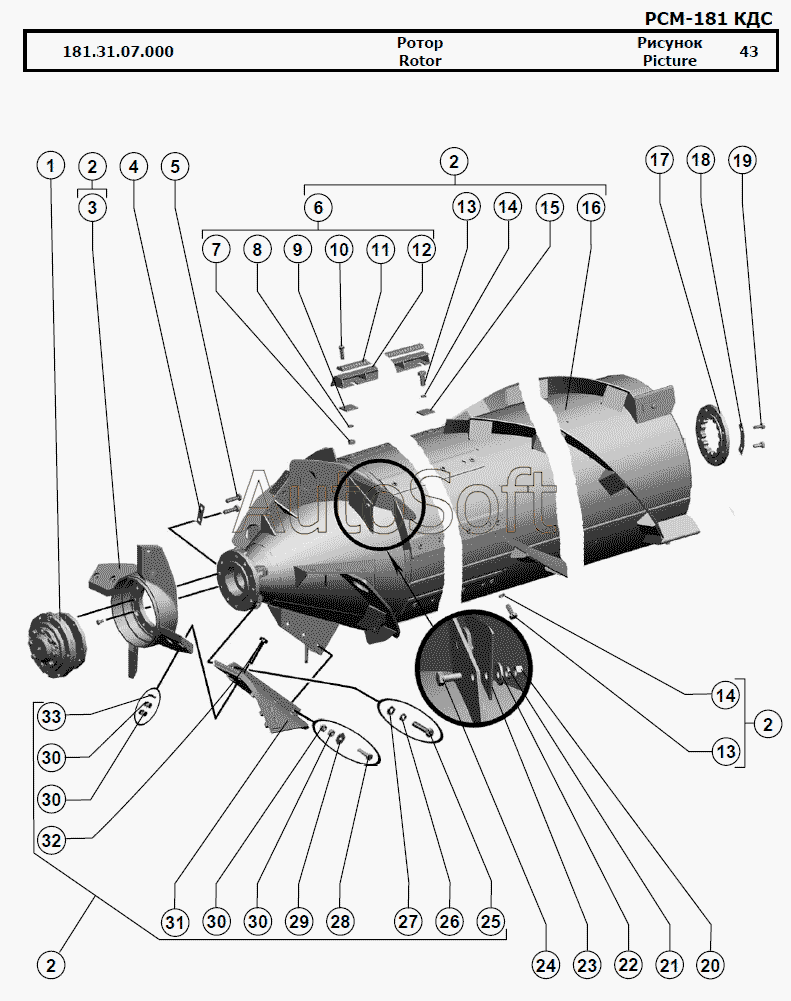

Каталог запасных частей к технике: РСМ-181 "Torum-740" (2010). Ротор
27
19
20
21
22
23
24
25
26
18
28
29
30
30
30
30
31
32
33
181.31.07.000
10
2
2
2
2
3
4
5
6
7
8
9
1
11
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 181.31.07.000 | 1***0 | Ротор | |
| 1 | 1***0 | Опора | |
| 2 | 1***0 | Ротор | |
| 3 | 1***5 | Крестовина | |
| 4 | 1***9 | Пластина стопорная | |
| 5 | [***] | Болт М14-6gx55.109.40Х.019 | |
| 6 | 1***0 | Бич | |
| 7 | [***] | Гайка М12х1,25-6H.6.019 | |
| 8 | [***] | Шайба 12Т 65Г 019 | |
| 9 | Р***1 | Шайба | |
| 10 | 5***А | Болт специальный | |
| 11 | 1***4 | Бич | |
| 12 | 1***0 | Подбичник | |
| 13 | [***] | Болт М14x1,5-6gx35.109.40Х.019 | |
| 14 | [***] | Шайба 14Т 65Г 019 | |
| 15 | 5***7 | Шайба специальная | |
| 16 | 1***0 | Каркас ротора | |
| 17 | [***] | Фланец SNR 557824 | |
| 18 | 1***1 | Пластина стопорная | |
| 19 | 5***7 | Болт специальный | |
| 20 | [***] | Гайка М10-6H.6.019 | |
| 21 | [***] | Шайба 10Т 65Г 019 | |
| 22 | [***] | Шайба C 10х3.01.019 | |
| 23 | 1***0 | Нож | |
| 24 | [***] | Болт М10-6gx25.88.35.019 | |
| 25 | [***] | Болт М16-6gx35.88.35.019 | |
| 26 | [***] | Шайба 16Т 65Г 019 | |
| 27 | [***] | Шайба С.16.01.019 | |
| 28 | [***] | Болт М12-6gx45.88.35.019 | |
| 29 | [***] | Шайба C 12.01.019 | |
| 30 | [***] | Гайка М12-6H.6.019 | |
| 31 | 1***0 | Лопасть | |
| 32 | [***] | Болт М12-6gx65.88.35.019 | |
| 33 | [***] | Шайба С.12х2.01.019 |
